양자화 디버거로 양자화 오류 검사

TensorFlow.org에서 보기 Google Colab에서 실행 GitHub에서 소스 보기 노트북 다운로드 TF 허브 모델 보기

전체 정수 양자화는 향상된 모델 크기와 대기 시간을 제공하지만 양자화된 모델이 항상 예상대로 작동하지는 않습니다. 일반적으로 모델 품질(예: 정확도, mAP, WER)이 원래 float 모델보다 약간 낮을 것으로 예상됩니다. 그러나 모델 품질이 예상보다 낮거나 완전히 잘못된 결과를 생성하는 경우도 있을 수 있습니다.

이 문제가 발생하면 양자화 오류의 근본 원인을 찾는 것이 까다롭고 어려우며 양자화 오류를 수정하는 일은 훨씬 더 어렵습니다. 이 모델 검사 프로세스를 지원하는 방법으로, 양자화 디버거를 사용하여 문제가 있는 레이어를 식별할 수 있고, 선택적 양자화로는 이러한 문제가 있는 레이어를 부동 상태로 두어 양자화의 이점을 줄이면서 모델 정확도를 회복시킬 수 있습니다.

참고: 이 API는 실험적이며 개선 과정에서 API에 주요 변경이 있을 수 있습니다.

양자화 디버거

양자화 디버거를 사용하면 기존 모델에서 양자화 품질 메트릭 분석을 수행할 수 있습니다. 양자화 디버거는 디버그 데이터세트로 모델을 실행하고 각 텐서에 대한 양자화 품질 메트릭을 수집하는 프로세스를 자동화할 수 있습니다.

참고: 양자화 디버거 및 선택적 양자화는 현재 int8 활성화가 적용된 전체 정수 양자화에만 작동합니다.

전제 조건

모델을 양자화하기 위한 파이프라인이 이미 있는 경우, 양자화 디버거를 실행하는 데 필요한 모든 부분을 갖춘 것입니다!

  • 양자화할 모델
  • 대표적 데이터세트

모델 및 데이터 외에도 내보낸 결과를 분석하려면 데이터 처리 프레임워크(예: pandas, Google Sheets)를 사용해야 합니다.

설정

이 섹션에서는 100개 이미지의 라이브러리, MobileNet v3 모델 및 테스트 데이터세트를 준비합니다.

# Quantization debugger is available from TensorFlow 2.7.0
pip uninstall -y tensorflow
pip install tf-nightly
pip install tensorflow_datasets --upgrade  # imagenet_v2 needs latest checksum

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import tensorflow as tf
import tensorflow_datasets as tfds
import tensorflow_hub as hub

2022-12-15 00:51:32.522769: E tensorflow/tsl/lib/monitoring/collection_registry.cc:81] Cannot register 2 metrics with the same name: /tensorflow/core/bfc_allocator_delay

Boilerplates and helpers

WARNING:tensorflow:Please fix your imports. Module tensorflow.python.training.tracking.data_structures has been moved to tensorflow.python.trackable.data_structures. The old module will be deleted in version 2.11.
WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/python/autograph/pyct/static_analysis/liveness.py:83: Analyzer.lamba_check (from tensorflow.python.autograph.pyct.static_analysis.liveness) is deprecated and will be removed after 2023-09-23.
Instructions for updating:
Lambda fuctions will be no more assumed to be used in the statement where they are used, or at least in the same block. https://github.com/tensorflow/tensorflow/issues/56089
WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/python/autograph/pyct/static_analysis/liveness.py:83: Analyzer.lamba_check (from tensorflow.python.autograph.pyct.static_analysis.liveness) is deprecated and will be removed after 2023-09-23.
Instructions for updating:
Lambda fuctions will be no more assumed to be used in the statement where they are used, or at least in the same block. https://github.com/tensorflow/tensorflow/issues/56089
WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp2gu_jpp1/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp2gu_jpp1/assets
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/python/convert.py:778: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-12-15 00:51:50.073304: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:51:50.073352: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.
fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32

test_ds = ds.map(lambda data: (data['image'], data['label'] + 1)).batch(16)
loss, acc = model.evaluate(test_ds)
print(f'Top-5 accuracy (float): {acc * 100:.2f}%')

7/7 [==============================] - 8s 63ms/step - loss: 5.7098 - sparse_top_k_categorical_accuracy: 0.8200
Top-5 accuracy (float): 82.00%

eval_tflite(quantized_model, ds)

INFO: Created TensorFlow Lite XNNPACK delegate for CPU.
Top-5 accuracy (quantized): 51.00%

원본 모델이 우리의 작은 데이터세트에 대해 훨씬 더 높은 상위 5개 정확도를 갖는 반면 양자화된 모델은 상당한 정확도 손실을 가지고 있음을 알 수 있습니다.

1단계. 디버거 준비

양자화 디버거를 사용하는 가장 쉬운 방법은 모델을 양자화하는 데 사용 중인 tf.lite.TFLiteConverter를 제공하는 것입니다.

converter = tf.lite.TFLiteConverter.from_keras_model(model)
converter.optimizations = [tf.lite.Optimize.DEFAULT]
converter.representative_dataset = representative_dataset(ds)

# my_debug_dataset should have the same format as my_representative_dataset
debugger = tf.lite.experimental.QuantizationDebugger(
    converter=converter, debug_dataset=representative_dataset(ds))

WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmpkrx11lnu/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmpkrx11lnu/assets
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/python/convert.py:778: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-12-15 00:52:15.609440: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:52:15.609489: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.
fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32

2단계. 디버거 실행 및 결과 가져오기

QuantizationDebugger.run()을 호출하면 디버거는 동일한 작업 위치에 대해 부동 텐서와 양자화된 텐서 간의 차이를 기록하고 지정된 메트릭으로 이를 처리합니다.

debugger.run()

처리된 메트릭은 QuantizationDebugger.layer_statistics를 사용하여 액세스하거나 QuantizationDebugger.layer_statistics_dump()를 사용하여 CSV 형식의 텍스트 파일에 덤프할 수 있습니다.

RESULTS_FILE = '/tmp/debugger_results.csv'
with open(RESULTS_FILE, 'w') as f:
  debugger.layer_statistics_dump(f)

head /tmp/debugger_results.csv

덤프의 각 행에 대해 연산 이름과 인덱스가 먼저 오고 양자화 매개변수와 오류 메트릭(있는 경우 사용자 지정 오류 메트릭 포함)이 뒤따릅니다. 결과적인 CSV 파일은 양자화 오류 메트릭이 큰 문제가 있는 레이어를 골라내는 데 사용할 수 있습니다.

팬더 또는 기타 데이터 처리 라이브러리를 사용하여 상세한 레이어별 오류 메트릭을 검사할 수 있습니다.

layer_stats = pd.read_csv(RESULTS_FILE)
layer_stats.head()

3단계. 데이터 분석

결과를 분석하는 방법은 다양합니다. 먼저 디버거의 출력에서 파생된 몇 가지 유용한 메트릭을 추가해 보겠습니다(scale은 각 텐서에 대한 양자화 스케일 팩터를 의미함).

  • 범위(256 / scale)
  • RMSE / 스케일(sqrt(mean_squared_error) / scale)

RMSE / scale은 양자화된 분포가 원래 float 분포와 유사할 때 1 / sqrt(12)(~ 0.289)에 가까우며 이는 양호한 양자화된 모델을 나타냅니다. 값이 클수록 레이어가 잘 양자화되지 않을 가능성이 높습니다.

layer_stats['range'] = 255.0 * layer_stats['scale']
layer_stats['rmse/scale'] = layer_stats.apply(
    lambda row: np.sqrt(row['mean_squared_error']) / row['scale'], axis=1)
layer_stats[['op_name', 'range', 'rmse/scale']].head()

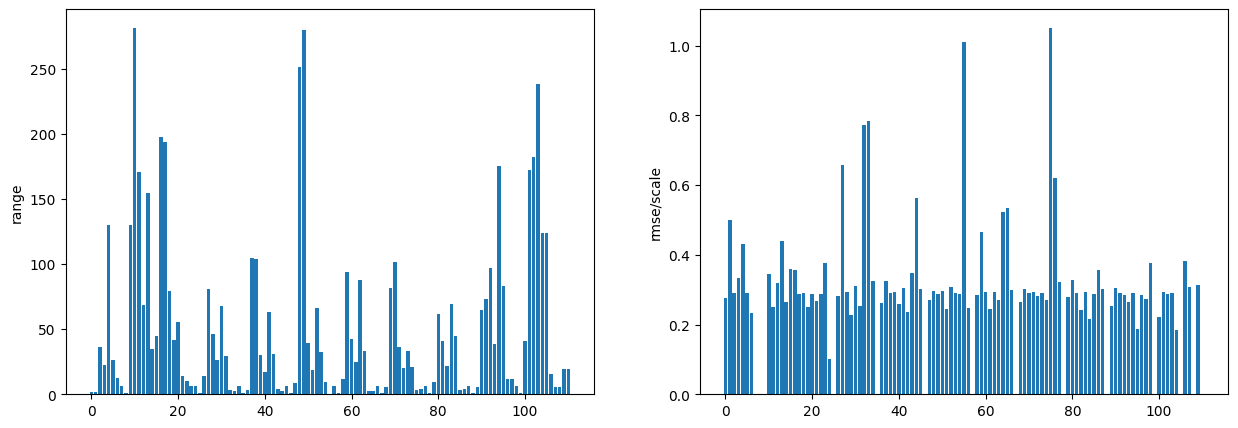

plt.figure(figsize=(15, 5))
ax1 = plt.subplot(121)
ax1.bar(np.arange(len(layer_stats)), layer_stats['range'])
ax1.set_ylabel('range')
ax2 = plt.subplot(122)
ax2.bar(np.arange(len(layer_stats)), layer_stats['rmse/scale'])
ax2.set_ylabel('rmse/scale')
plt.show()

png

범위가 넓은 레이어가 많고 RMSE/scale 값이 높은 레이어도 있습니다. 오류 메트릭이 높은 레이어를 가져오겠습니다.

layer_stats[layer_stats['rmse/scale'] > 0.7][[
    'op_name', 'range', 'rmse/scale', 'tensor_name'
]]

이러한 레이어를 사용하여 선택적 양자화를 시도하면 해당 레이어를 양자화하지 않았을 때 모델 품질이 향상되는지 확인할 수 있습니다.

suspected_layers = list(
    layer_stats[layer_stats['rmse/scale'] > 0.7]['tensor_name'])

이 외에도 처음 몇 개의 레이어에 대한 양자화를 건너뛰는 것도 양자화된 모델의 품질을 개선하는 데 도움이 됩니다.

suspected_layers.extend(list(layer_stats[:5]['tensor_name']))

선택적 양자화

선택적 양자화는 일부 노드에 대한 양자화를 건너뛰므로 원래 float 영역에서 계산이 이루어질 수 있습니다. 올바른 레이어를 건너뛰면 지연 시간과 모델 크기가 증가하는 대신 일부 모델 품질의 회복을 기대할 수 있습니다.

그러나 정수 전용 가속기(예: Hexagon DSP, EdgeTPU)에서 양자화된 모델을 실행할 계획이라면 선택적 양자화로 인해 모델이 단편화되고 주로 CPU와 해당 가속기 간의 데이터 전송 비용으로 인해 추론 지연 시간이 더 느려집니다. 이를 방지하기 위해 양자화 인식 훈련을 실행하여 모델 정확도를 유지하면서 모든 계층을 정수로 유지하는 방법을 고려할 수 있습니다.

양자화 디버거의 옵션은 특정 레이어 또는 특정 작업의 모든 인스턴스에 대한 양자화를 건너뛰기 위한 denylisted_nodes 및 denylisted_ops 옵션을 허용합니다. 이전 단계에서 준비한 suspected_layers를 사용하여 양자화 디버거로 선택적으로 양자화된 모델을 얻을 수 있습니다.

debug_options = tf.lite.experimental.QuantizationDebugOptions(
    denylisted_nodes=suspected_layers)
debugger = tf.lite.experimental.QuantizationDebugger(
    converter=converter,
    debug_dataset=representative_dataset(ds),
    debug_options=debug_options)

WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmpe8mx53jh/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmpe8mx53jh/assets
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/python/convert.py:778: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-12-15 00:52:37.914765: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:52:37.914831: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.
fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32

selective_quantized_model = debugger.get_nondebug_quantized_model()
eval_tflite(selective_quantized_model, ds)

fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32
Top-5 accuracy (quantized): 65.00%

정확도는 원래 float 모델에 비해 여전히 낮지만 111개 레이어 중 ~10개 레이어에 대한 양자화를 건너뛰어 전체 양자화 모델에서 눈에 띄는 개선 효과를 거두었습니다.

같은 클래스의 모든 연산을 양자화하지 않는 방법도 시도할 수 있습니다. 예를 들어, 모든 평균 연산에 대한 양자화를 건너뛰려면 MEAN을 denylisted_ops에 전달할 수 있습니다.

debug_options = tf.lite.experimental.QuantizationDebugOptions(
    denylisted_ops=['MEAN'])
debugger = tf.lite.experimental.QuantizationDebugger(
    converter=converter,
    debug_dataset=representative_dataset(ds),
    debug_options=debug_options)

WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp1crd2h5j/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp1crd2h5j/assets
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/python/convert.py:778: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-12-15 00:52:55.862828: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:52:55.862874: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.
fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32

selective_quantized_model = debugger.get_nondebug_quantized_model()
eval_tflite(selective_quantized_model, ds)

fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32
Top-5 accuracy (quantized): 51.00%

이러한 기술을 통해 양자화된 MobileNet V3 모델 정확도를 향상시킬 수 있습니다. 다음으로, 모델 정확도를 더욱 향상시키는 고급 기술을 살펴보겠습니다.

고급 사용법

다음 기능을 사용하여 디버깅 파이프라인을 추가로 사용자 지정할 수 있습니다.

사용자 정의 메트릭

기본적으로, 양자화 디버거는 각 float-quant 차이에 대해 텐서 크기, 표준 편차, 평균 오차, 최대 절대 오차 및 평균 제곱 오차의 5가지 메트릭을 내보냅니다. 더 많은 사용자 지정 메트릭을 옵션으로 전달하여 이러한 메트릭을 추가할 수 있습니다. 각 메트릭에 대해 결과는 단일 float 값이어야 하며 결과 메트릭은 모든 예제의 메트릭 평균이 됩니다.

  • layer_debug_metrics: float의 각 op 출력과 양자화된 op 출력의 차이를 기반으로 메트릭을 계산합니다.
  • layer_direct_compare_metrics: diff만 가져오는 대신 원시 float 및 양자화된 텐서, 그리고 그 양자화 매개변수(스케일, 영점)를 기반으로 메트릭을 계산합니다.
  • model_debug_metrics: float_model_(path|content)가 디버거에 전달될 때만 사용됩니다. Op 수준 메트릭 외에도 최종 레이어 출력은 원래 float 모델의 참조 출력과 비교됩니다.
debug_options = tf.lite.experimental.QuantizationDebugOptions(
    layer_debug_metrics={
        'mean_abs_error': (lambda diff: np.mean(np.abs(diff)))
    },
    layer_direct_compare_metrics={
        'correlation':
            lambda f, q, s, zp: (np.corrcoef(f.flatten(),
                                             (q.flatten() - zp) / s)[0, 1])
    },
    model_debug_metrics={
        'argmax_accuracy': (lambda f, q: np.mean(np.argmax(f) == np.argmax(q)))
    })

debugger = tf.lite.experimental.QuantizationDebugger(
    converter=converter,
    debug_dataset=representative_dataset(ds),
    debug_options=debug_options)

WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp6ecj234g/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp6ecj234g/assets
2022-12-15 00:53:13.946689: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:53:13.946743: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.
WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmptkcskjx7/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmptkcskjx7/assets
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/python/convert.py:778: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-12-15 00:53:23.771576: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:53:23.771630: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.
fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32

debugger.run()

/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/numpy/lib/function_base.py:2854: RuntimeWarning: invalid value encountered in divide
  c /= stddev[:, None]
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/numpy/lib/function_base.py:2631: RuntimeWarning: invalid value encountered in cast
  X = array(m, ndmin=2, dtype=dtype)
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/tools/optimize/debugging/python/debugger.py:382: RuntimeWarning: Mean of empty slice
  metrics[metric_name] = np.nanmean(metrics[metric_name])

CUSTOM_RESULTS_FILE = '/tmp/debugger_results.csv'
with open(CUSTOM_RESULTS_FILE, 'w') as f:
  debugger.layer_statistics_dump(f)

custom_layer_stats = pd.read_csv(CUSTOM_RESULTS_FILE)
custom_layer_stats[['op_name', 'mean_abs_error', 'correlation']].tail()

model_debug_metrics의 결과는 debugger.model_statistics에서 별도로 볼 수 있습니다.

debugger.model_statistics

{'argmax_accuracy': 0.38}

(내부) mlir_quantize API를 사용하여 심층 기능에 액세스

참고: 다음 섹션의 일부 기능인 TFLiteConverter._experimental_calibrate_only 및 converter.mlir_quantize는 실험적인 내부 API이며 이전 버전과 호환되지 않는 방식으로 변경될 수 있습니다.

from tensorflow.lite.python import convert

전체 모델 검증 모드

디버그 모델 생성의 기본 동작은 레이어별 검증입니다. 이 모드에서 float 및 quantize 연산 쌍에 대한 입력은 동일한 소스(이전 양자화 연산)에서 가져옵니다. 또 다른 모드는 float 및 quantize 모델이 분리되는 전체 모델 검증입니다. 이 모드는 오류가 모델 후단으로 전파되는 방식을 관찰하는 데 유용합니다. 이를 위해 디버그 모델을 수동으로 생성하는 동안 enable_whole_model_verify=True를 convert.mlir_quantize로 설정합니다.

converter = tf.lite.TFLiteConverter.from_keras_model(model)
converter.representative_dataset = representative_dataset(ds)
converter.optimizations = [tf.lite.Optimize.DEFAULT]
converter._experimental_calibrate_only = True
calibrated_model = converter.convert()

WARNING:absl:Found untraced functions such as _update_step_xla while saving (showing 1 of 1). These functions will not be directly callable after loading.
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp2yo3pmbc/assets
INFO:tensorflow:Assets written to: /tmpfs/tmp/tmp2yo3pmbc/assets
/tmpfs/src/tf_docs_env/lib/python3.9/site-packages/tensorflow/lite/python/convert.py:778: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-12-15 00:53:55.984808: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:362] Ignored output_format.
2022-12-15 00:53:55.984854: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:365] Ignored drop_control_dependency.

# Note that enable_numeric_verify and enable_whole_model_verify are set.
quantized_model = convert.mlir_quantize(
    calibrated_model,
    enable_numeric_verify=True,
    enable_whole_model_verify=True)
debugger = tf.lite.experimental.QuantizationDebugger(
    quant_debug_model_content=quantized_model,
    debug_dataset=representative_dataset(ds))

fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32

이미 보정된 모델에서 선택적 양자화

convert.mlir_quantize를 직접 호출하여 이미 보정된 모델에서 선택적 양자화된 모델을 가져올 수 있습니다. 이는 모델을 한 번 보정하고 다양한 거부 목록 조합을 실험하려는 경우에 특히 유용합니다.

selective_quantized_model = convert.mlir_quantize(
    calibrated_model, denylisted_nodes=suspected_layers)
eval_tflite(selective_quantized_model, ds)

fully_quantize: 0, inference_type: 6, input_inference_type: FLOAT32, output_inference_type: FLOAT32
Top-5 accuracy (quantized): 65.00%
