Ola muitos mundos

Ver no TensorFlow.org Executar no Google Colab Ver fonte no GitHub Baixar caderno

Este tutorial mostra como uma rede neural clássica pode aprender a corrigir erros de calibração de qubit. Introduz Cirq , um quadro Python para criar, editar e invocar Noisy Intermediário escala quântica circuitos (NISQ), e demonstra como as interfaces Cirq com TensorFlow Quantum.

Configurar

pip install tensorflow==2.4.1

Instale o TensorFlow Quantum:

pip install tensorflow-quantum
# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)
<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>

Agora importe o TensorFlow e as dependências do módulo:

import tensorflow as tf
import tensorflow_quantum as tfq

import cirq
import sympy
import numpy as np

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit
2021-10-12 11:16:10.499542: E tensorflow/stream_executor/cuda/cuda_driver.cc:328] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. O básico

1.1 Cirq e circuitos quânticos parametrizados

Antes de explorar TensorFlow Quantum (TFQ), vamos olhar para alguns Cirq básico. Cirq é uma biblioteca Python para computação quântica do Google. Você o usa para definir circuitos, incluindo portas estáticas e parametrizadas.

Cirq usa SymPy símbolos para representar parâmetros livres.

a, b = sympy.symbols('a b')

O código a seguir cria um circuito de dois qubit usando seus parâmetros:

# Create two qubits
q0, q1 = cirq.GridQubit.rect(1, 2)

# Create a circuit on these qubits using the parameters you created above.
circuit = cirq.Circuit(
    cirq.rx(a).on(q0),
    cirq.ry(b).on(q1), cirq.CNOT(control=q0, target=q1))

SVGCircuit(circuit)
findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

SVG

Para avaliar circuitos, você pode usar o cirq.Simulator interface. Você substituir parâmetros livres em um circuito com números específicos passando um cirq.ParamResolver objeto. O código a seguir calcula a saída do vetor de estado bruto do seu circuito parametrizado:

# Calculate a state vector with a=0.5 and b=-0.5.
resolver = cirq.ParamResolver({a: 0.5, b: -0.5})
output_state_vector = cirq.Simulator().simulate(circuit, resolver).final_state_vector
output_state_vector
array([ 0.9387913 +0.j        , -0.23971277+0.j        ,

        0.        +0.06120872j,  0.        -0.23971277j], dtype=complex64)

Os vetores de estado não são diretamente acessíveis fora da simulação (observe os números complexos na saída acima). Para ser fisicamente realista, você deve especificar uma medida, que converte um vetor de estado em um número real que os computadores clássicos possam entender. Medições cirq especifica usando combinações dos operadores Pauli $ \ chapéu {X} $, $ \ chapéu {Y} $ e $ \ chapéu {Z} $. Como ilustração, o código a seguir mede $ \ hat {Z} _0 $ e $ \ frac {1} {2} \ hat {Z} _0 + \ hat {X} _1 $ no vetor de estado que você acabou de simular:

z0 = cirq.Z(q0)

qubit_map={q0: 0, q1: 1}

z0.expectation_from_state_vector(output_state_vector, qubit_map).real
0.8775825500488281
z0x1 = 0.5 * z0 + cirq.X(q1)

z0x1.expectation_from_state_vector(output_state_vector, qubit_map).real
-0.04063427448272705

1.2 Circuitos quânticos como tensores

TensorFlow Quantum (TFQ) fornece tfq.convert_to_tensor , uma função que converte Cirq objetos em tensores. Isto permite-lhe enviar objetos Cirq aos nossos camadas quântica e ops quântica . A função pode ser chamada em listas ou matrizes de Circuitos Cirq e Cirq Paulis:

# Rank 1 tensor containing 1 circuit.
circuit_tensor = tfq.convert_to_tensor([circuit])

print(circuit_tensor.shape)
print(circuit_tensor.dtype)
(1,)
<dtype: 'string'>

Este codifica a Cirq objetos como tf.string tensores que tfq operações decodificar conforme necessário.

# Rank 1 tensor containing 2 Pauli operators.
pauli_tensor = tfq.convert_to_tensor([z0, z0x1])
pauli_tensor.shape
TensorShape([2])

1.3 Simulação de circuito de dosagem

TFQ fornece métodos para calcular valores esperados, amostras e vetores de estado. Por enquanto, vamos nos concentrar em valores esperados.

A interface de nível mais elevado para o cálculo de valores esperados é o tfq.layers.Expectation camada, que é uma tf.keras.Layer . Na sua forma mais simples, esta camada é equivalente a simulação de um circuito ao longo de muitos parâmetros cirq.ParamResolvers ; no entanto, o TFQ permite o envio em lote de acordo com a semântica do TensorFlow, e os circuitos são simulados usando código C ++ eficiente.

Criar um lote de valores para substituir o nosso a e b parâmetros:

batch_vals = np.array(np.random.uniform(0, 2 * np.pi, (5, 2)), dtype=np.float32)

A execução do circuito em lote sobre os valores dos parâmetros no Cirq requer um loop:

cirq_results = []
cirq_simulator = cirq.Simulator()

for vals in batch_vals:
    resolver = cirq.ParamResolver({a: vals[0], b: vals[1]})
    final_state_vector = cirq_simulator.simulate(circuit, resolver).final_state_vector
    cirq_results.append(
        [z0.expectation_from_state_vector(final_state_vector, {
            q0: 0,
            q1: 1
        }).real])

print('cirq batch results: \n {}'.format(np.array(cirq_results)))
cirq batch results:
 [[-0.86000198]
 [-0.83201134]
 [-0.93121868]
 [ 0.28362957]
 [ 0.72345072]]

A mesma operação é simplificada no TFQ:

tfq.layers.Expectation()(circuit,
                         symbol_names=[a, b],
                         symbol_values=batch_vals,
                         operators=z0)
<tf.Tensor: shape=(5, 1), dtype=float32, numpy=
array([[-0.8600013 ],
       [-0.83201194],
       [-0.931218  ],
       [ 0.28362915],
       [ 0.7234506 ]], dtype=float32)>

2. Otimização híbrida quântica-clássica

Agora que você já viu o básico, vamos usar TensorFlow Quantum para construir uma rede neural quântico-clássico híbrido. Você treinará uma rede neural clássica para controlar um único qubit. O controle será otimizado para preparar corretamente o qubit no 0 ou 1 estado, superando um erro de calibração sistemática simulado. Esta figura mostra a arquitetura:

Mesmo sem uma rede neural, este é um problema simples de resolver, mas o tema é semelhante aos problemas reais de controle quântico que você pode resolver usando TFQ. Ele demonstra um exemplo de ponta a ponta de uma computação quântica-clássica utilizando a tfq.layers.ControlledPQC (parametrizada Circuito Quantum) camada dentro de uma tf.keras.Model .

Para a implementação deste tutorial, esta arquitetura é dividida em 3 partes:

  • O circuito de entrada ou circuito datapoint: As primeiras três $ R $ portas.
  • O circuito controlado: Os outros três $ R $ portões.
  • O controlador de: a clássica definir os parâmetros do circuito controlado da rede neural.

2.1 A definição do circuito controlado

Defina uma rotação de bit único que possa ser aprendida, conforme indicado na figura acima. Isso corresponderá ao nosso circuito controlado.

# Parameters that the classical NN will feed values into.
control_params = sympy.symbols('theta_1 theta_2 theta_3')

# Create the parameterized circuit.
qubit = cirq.GridQubit(0, 0)
model_circuit = cirq.Circuit(
    cirq.rz(control_params[0])(qubit),
    cirq.ry(control_params[1])(qubit),
    cirq.rx(control_params[2])(qubit))

SVGCircuit(model_circuit)

SVG

2.2 O controlador

Agora defina a rede do controlador:

# The classical neural network layers.
controller = tf.keras.Sequential([
    tf.keras.layers.Dense(10, activation='elu'),
    tf.keras.layers.Dense(3)
])

Dado um lote de comandos, o controlador emite um lote de sinais de controle para o circuito controlado.

O controlador é inicializado aleatoriamente, portanto essas saídas ainda não são úteis.

controller(tf.constant([[0.0],[1.0]])).numpy()
array([[ 0.        ,  0.        ,  0.        ],
       [ 0.37945798, -0.31607187,  0.23631476]], dtype=float32)

2.3 Conecte o controlador ao circuito

Use tfq para conectar o controlador ao circuito controlado, como um único keras.Model .

Consulte o guia API Funcional Keras para saber mais sobre este estilo de definição do modelo.

Primeiro defina as entradas para o modelo:

# This input is the simulated miscalibration that the model will learn to correct.
circuits_input = tf.keras.Input(shape=(),
                                # The circuit-tensor has dtype `tf.string`
                                dtype=tf.string,
                                name='circuits_input')

# Commands will be either `0` or `1`, specifying the state to set the qubit to.
commands_input = tf.keras.Input(shape=(1,),
                                dtype=tf.dtypes.float32,
                                name='commands_input')

Em seguida, aplique operações a essas entradas para definir o cálculo.

dense_2 = controller(commands_input)

# TFQ layer for classically controlled circuits.
expectation_layer = tfq.layers.ControlledPQC(model_circuit,
                                             # Observe Z
                                             operators = cirq.Z(qubit))
expectation = expectation_layer([circuits_input, dense_2])

Agora empacotar esse cálculo como um tf.keras.Model :

# The full Keras model is built from our layers.
model = tf.keras.Model(inputs=[circuits_input, commands_input],
                       outputs=expectation)

A arquitetura da rede é indicada pelo gráfico do modelo abaixo. Compare este gráfico do modelo com o diagrama da arquitetura para verificar a exatidão.

tf.keras.utils.plot_model(model, show_shapes=True, dpi=70)

png

Este modelo recebe duas entradas: os comandos para o controlador e o circuito de entrada cuja saída o controlador está tentando corrigir.

2.4 O conjunto de dados

O modelo tenta produzir o valor de medição correto e correto de $ \ hat {Z} $ para cada comando. Os comandos e valores corretos são definidos a seguir.

# The command input values to the classical NN.
commands = np.array([[0], [1]], dtype=np.float32)

# The desired Z expectation value at output of quantum circuit.
expected_outputs = np.array([[1], [-1]], dtype=np.float32)

Este não é o conjunto de dados de treinamento completo para esta tarefa. Cada ponto de dados no conjunto de dados também precisa de um circuito de entrada.

2.4 Definição do circuito de entrada

O circuito de entrada abaixo define a calibração errada que o modelo aprenderá a corrigir.

random_rotations = np.random.uniform(0, 2 * np.pi, 3)
noisy_preparation = cirq.Circuit(
  cirq.rx(random_rotations[0])(qubit),
  cirq.ry(random_rotations[1])(qubit),
  cirq.rz(random_rotations[2])(qubit)
)
datapoint_circuits = tfq.convert_to_tensor([
  noisy_preparation
] * 2)  # Make two copied of this circuit

Existem duas cópias do circuito, uma para cada ponto de dados.

datapoint_circuits.shape
TensorShape([2])

2.5 Treinamento

Com as entradas definido você pode testar-executar o tfq modelo.

model([datapoint_circuits, commands]).numpy()
array([[-0.74668354],
       [-0.8791507 ]], dtype=float32)

Agora executar um processo de treinamento padrão para ajustar esses valores para os expected_outputs .

optimizer = tf.keras.optimizers.Adam(learning_rate=0.05)
loss = tf.keras.losses.MeanSquaredError()
model.compile(optimizer=optimizer, loss=loss)
history = model.fit(x=[datapoint_circuits, commands],
                    y=expected_outputs,
                    epochs=30,
                    verbose=0)

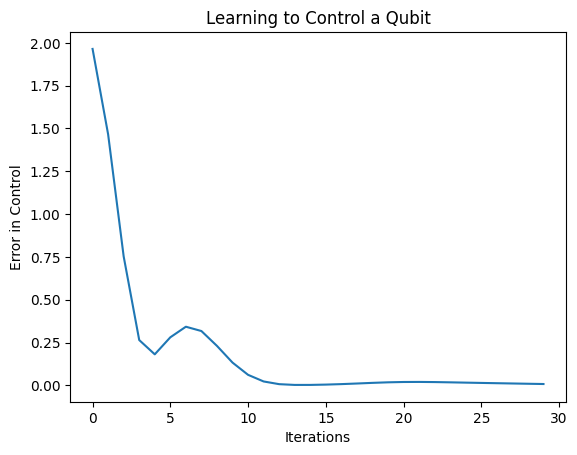

plt.plot(history.history['loss'])
plt.title("Learning to Control a Qubit")
plt.xlabel("Iterations")
plt.ylabel("Error in Control")
plt.show()

png

Nesse gráfico, você pode ver que a rede neural aprendeu a superar a calibração incorreta sistemática.

2.6 Verifique as saídas

Agora use o modelo treinado, para corrigir os erros de calibração qubit. Com Cirq:

def check_error(command_values, desired_values):
  """Based on the value in `command_value` see how well you could prepare
  the full circuit to have `desired_value` when taking expectation w.r.t. Z."""
  params_to_prepare_output = controller(command_values).numpy()
  full_circuit = noisy_preparation + model_circuit

  # Test how well you can prepare a state to get expectation the expectation
  # value in `desired_values`
  for index in [0, 1]:
    state = cirq_simulator.simulate(
        full_circuit,
        {s:v for (s,v) in zip(control_params, params_to_prepare_output[index])}
    ).final_state_vector
    expt = cirq.Z(qubit).expectation_from_state_vector(state, {qubit: 0}).real
    print(f'For a desired output (expectation) of {desired_values[index]} with'
          f' noisy preparation, the controller\nnetwork found the following '
          f'values for theta: {params_to_prepare_output[index]}\nWhich gives an'
          f' actual expectation of: {expt}\n')


check_error(commands, expected_outputs)
For a desired output (expectation) of [1.] with noisy preparation, the controller
network found the following values for theta: [-2.3688276   3.655123    0.24446163]
Which gives an actual expectation of: 0.9826769232749939

For a desired output (expectation) of [-1.] with noisy preparation, the controller
network found the following values for theta: [2.3142653  0.05689991 0.72213745]
Which gives an actual expectation of: -0.988701581954956

O valor da função de perda durante o treinamento fornece uma ideia aproximada de quão bem o modelo está aprendendo. Quanto mais baixa for a perda, o estreitamento dos valores esperados na célula acima é desired_values . Se você não está tão preocupado com os valores dos parâmetros, você pode sempre verificar as saídas de cima usando tfq :

model([datapoint_circuits, commands])
<tf.Tensor: shape=(2, 1), dtype=float32, numpy=
array([[ 0.9826765 ],
       [-0.98870134]], dtype=float32)>

3 Aprendendo a preparar estados próprios de diferentes operadores

A escolha dos autoestados $ \ pm \ hat {Z} $ correspondentes a 1 e 0 foi arbitrária. Você poderia facilmente querer que 1 correspondesse ao autoestado $ + \ hat {Z} $ e 0 correspondesse ao autoestado $ - \ hat {X} $. Uma maneira de fazer isso é especificando um operador de medição diferente para cada comando, conforme indicado na figura abaixo:

Isso requer o uso de tfq.layers.Expectation . Agora sua entrada cresceu para incluir três objetos: circuito, comando e operador. A saída ainda é o valor esperado.

3.1 Definição de novo modelo

Vamos dar uma olhada no modelo para realizar esta tarefa:

# Define inputs.
commands_input = tf.keras.layers.Input(shape=(1),
                                       dtype=tf.dtypes.float32,
                                       name='commands_input')
circuits_input = tf.keras.Input(shape=(),
                                # The circuit-tensor has dtype `tf.string`
                                dtype=tf.dtypes.string,
                                name='circuits_input')
operators_input = tf.keras.Input(shape=(1,),
                                 dtype=tf.dtypes.string,
                                 name='operators_input')

Aqui está a rede do controlador:

# Define classical NN.
controller = tf.keras.Sequential([
    tf.keras.layers.Dense(10, activation='elu'),
    tf.keras.layers.Dense(3)
])

Combina-se o circuito e o controlador a uma única keras.Model usando tfq :

dense_2 = controller(commands_input)

# Since you aren't using a PQC or ControlledPQC you must append
# your model circuit onto the datapoint circuit tensor manually.
full_circuit = tfq.layers.AddCircuit()(circuits_input, append=model_circuit)
expectation_output = tfq.layers.Expectation()(full_circuit,
                                              symbol_names=control_params,
                                              symbol_values=dense_2,
                                              operators=operators_input)

# Contruct your Keras model.
two_axis_control_model = tf.keras.Model(
    inputs=[circuits_input, commands_input, operators_input],
    outputs=[expectation_output])

3.2 O conjunto de dados

Agora você também incluirá os operadores que deseja medir para cada datapoint você fornecer para model_circuit :

# The operators to measure, for each command.
operator_data = tfq.convert_to_tensor([[cirq.X(qubit)], [cirq.Z(qubit)]])

# The command input values to the classical NN.
commands = np.array([[0], [1]], dtype=np.float32)

# The desired expectation value at output of quantum circuit.
expected_outputs = np.array([[1], [-1]], dtype=np.float32)

3.3 Treinamento

Agora que você tem suas novas entradas e saídas, pode treinar novamente usando keras.

optimizer = tf.keras.optimizers.Adam(learning_rate=0.05)
loss = tf.keras.losses.MeanSquaredError()

two_axis_control_model.compile(optimizer=optimizer, loss=loss)

history = two_axis_control_model.fit(
    x=[datapoint_circuits, commands, operator_data],
    y=expected_outputs,
    epochs=30,
    verbose=1)
Epoch 1/30
1/1 [==============================] - 0s 336ms/step - loss: 1.3425
Epoch 2/30
1/1 [==============================] - 0s 3ms/step - loss: 1.0469
Epoch 3/30
1/1 [==============================] - 0s 3ms/step - loss: 0.7611
Epoch 4/30
1/1 [==============================] - 0s 3ms/step - loss: 0.4976
Epoch 5/30
1/1 [==============================] - 0s 2ms/step - loss: 0.3565
Epoch 6/30
1/1 [==============================] - 0s 2ms/step - loss: 0.2611
Epoch 7/30
1/1 [==============================] - 0s 2ms/step - loss: 0.1574
Epoch 8/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0850
Epoch 9/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0568
Epoch 10/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0536
Epoch 11/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0608
Epoch 12/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0648
Epoch 13/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0581
Epoch 14/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0473
Epoch 15/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0396
Epoch 16/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0348
Epoch 17/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0310
Epoch 18/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0278
Epoch 19/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0258
Epoch 20/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0249
Epoch 21/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0230
Epoch 22/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0189
Epoch 23/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0132
Epoch 24/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0078
Epoch 25/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0040
Epoch 26/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0019
Epoch 27/30
1/1 [==============================] - 0s 2ms/step - loss: 8.9138e-04
Epoch 28/30
1/1 [==============================] - 0s 2ms/step - loss: 5.2909e-04
Epoch 29/30
1/1 [==============================] - 0s 3ms/step - loss: 4.9192e-04
Epoch 30/30
1/1 [==============================] - 0s 2ms/step - loss: 6.7420e-04
plt.plot(history.history['loss'])
plt.title("Learning to Control a Qubit")
plt.xlabel("Iterations")
plt.ylabel("Error in Control")
plt.show()

png

A função de perda caiu para zero.

O controller está disponível como um modelo stand-alone. Ligue para o controlador e verifique sua resposta a cada sinal de comando. Seria preciso algum trabalho para comparar corretamente essas saídas para o conteúdo de random_rotations .

controller.predict(np.array([0,1]))
array([[-2.846111  , -0.89885163, -1.3263428 ],
       [-1.2928145 , -0.22680755, -0.6467615 ]], dtype=float32)
