Herramientas de investigación

Ver en TensorFlow.org Ejecutar en Google Colab Ver fuente en GitHub Descargar libreta

TensorFlow Quantum trae primitivos cuánticos al ecosistema TensorFlow. Ahora los investigadores cuánticos pueden aprovechar las herramientas de TensorFlow. En este tutorial, analizará más de cerca la incorporación de TensorBoard en su investigación de computación cuántica. Con el tutorial DCGAN de TensorFlow, creará rápidamente experimentos de trabajo y visualizaciones similares a las realizadas por Niu et al. . En términos generales, usted:

  1. Entrene una GAN para producir muestras que parezcan provenir de circuitos cuánticos.
  2. Visualiza el progreso del entrenamiento así como la evolución de la distribución a lo largo del tiempo.
  3. Compare el experimento explorando el gráfico de cálculo.
pip install tensorflow==2.7.0 tensorflow-quantum tensorboard_plugin_profile==2.4.0
# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)
<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>
#docs_infra: no_execute
%load_ext tensorboard
import datetime
import time
import cirq
import tensorflow as tf
import tensorflow_quantum as tfq
from tensorflow.keras import layers

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit
2022-02-04 12:46:52.770534: E tensorflow/stream_executor/cuda/cuda_driver.cc:271] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Generación de datos

Comience reuniendo algunos datos. Puede usar TensorFlow Quantum para generar rápidamente algunas muestras de cadenas de bits que serán la fuente de datos principal para el resto de sus experimentos. Como Niu et al. explorará lo fácil que es emular el muestreo de circuitos aleatorios con una profundidad drásticamente reducida. Primero, defina algunos ayudantes:

def generate_circuit(qubits):
    """Generate a random circuit on qubits."""
    random_circuit = cirq.generate_boixo_2018_supremacy_circuits_v2(
        qubits, cz_depth=2, seed=1234)
    return random_circuit

def generate_data(circuit, n_samples):
    """Draw n_samples samples from circuit into a tf.Tensor."""
    return tf.squeeze(tfq.layers.Sample()(circuit, repetitions=n_samples).to_tensor())

Ahora puede inspeccionar el circuito, así como algunos datos de muestra:

qubits = cirq.GridQubit.rect(1, 5)
random_circuit_m = generate_circuit(qubits) + cirq.measure_each(*qubits)
SVGCircuit(random_circuit_m)
findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

SVG

samples = cirq.sample(random_circuit_m, repetitions=10)
print('10 Random bitstrings from this circuit:')
print(samples)
10 Random bitstrings from this circuit:
(0, 0)=1000001000
(0, 1)=0000001010
(0, 2)=1010000100
(0, 3)=0010000110
(0, 4)=0110110010

Puede hacer lo mismo en TensorFlow Quantum con:

generate_data(random_circuit_m, 10)
<tf.Tensor: shape=(10, 5), dtype=int8, numpy=
array([[0, 0, 0, 0, 0],
       [0, 0, 0, 0, 0],
       [0, 0, 1, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 1, 0, 0],
       [1, 0, 0, 0, 0],
       [1, 0, 0, 1, 0],
       [1, 1, 1, 0, 0],
       [1, 1, 1, 0, 0]], dtype=int8)>

Ahora puedes generar rápidamente tus datos de entrenamiento con:

N_SAMPLES = 60000
N_QUBITS = 10
QUBITS = cirq.GridQubit.rect(1, N_QUBITS)
REFERENCE_CIRCUIT = generate_circuit(QUBITS)
all_data = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
all_data
<tf.Tensor: shape=(60000, 10), dtype=int8, numpy=
array([[0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       ...,
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1]], dtype=int8)>

Será útil definir algunas funciones auxiliares para visualizarlas a medida que se desarrolla la capacitación. Dos cantidades interesantes a utilizar son:

  1. Los valores enteros de las muestras, para que pueda crear histogramas de la distribución.
  2. La estimación de fidelidad lineal XEB de un conjunto de muestras, para dar alguna indicación de cuán "verdaderamente cuánticas aleatorias" son las muestras.
@tf.function
def bits_to_ints(bits):
    """Convert tensor of bitstrings to tensor of ints."""
    sigs = tf.constant([1 << i for i in range(N_QUBITS)], dtype=tf.int32)
    rounded_bits = tf.clip_by_value(tf.math.round(
        tf.cast(bits, dtype=tf.dtypes.float32)), clip_value_min=0, clip_value_max=1)
    return tf.einsum('jk,k->j', tf.cast(rounded_bits, dtype=tf.dtypes.int32), sigs)

@tf.function
def xeb_fid(bits):
    """Compute linear XEB fidelity of bitstrings."""
    final_probs = tf.squeeze(
        tf.abs(tfq.layers.State()(REFERENCE_CIRCUIT).to_tensor()) ** 2)
    nums = bits_to_ints(bits)
    return (2 ** N_QUBITS) * tf.reduce_mean(tf.gather(final_probs, nums)) - 1.0

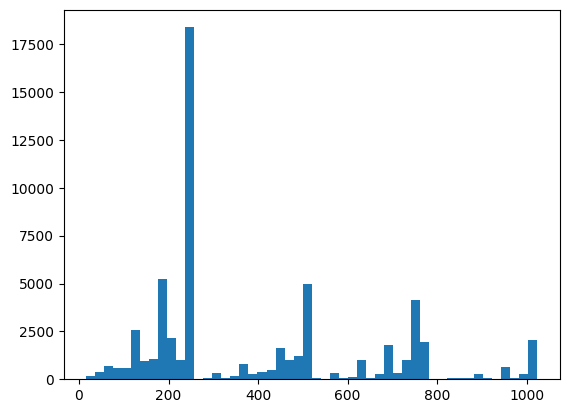

Aquí puede visualizar su distribución y verificar las cosas usando XEB:

plt.hist(bits_to_ints(all_data).numpy(), 50)
plt.show()

png

xeb_fid(all_data)
<tf.Tensor: shape=(), dtype=float32, numpy=-0.0015467405>

2. Construye un modelo

Aquí puede usar los componentes relevantes del tutorial DCGAN para el caso cuántico. En lugar de producir dígitos MNIST, la nueva GAN se usará para producir muestras de cadenas de bits con una longitud N_QUBITS

LATENT_DIM = 100
def make_generator_model():
    """Construct generator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(LATENT_DIM,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(N_QUBITS, activation='relu'))

    return model

def make_discriminator_model():
    """Constrcut discriminator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(N_QUBITS,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(32, activation='relu'))
    model.add(layers.Dense(1))

    return model

A continuación, crea una instancia de tus modelos de generador y discriminador, define las pérdidas y crea la función train_step para usarla en tu ciclo de entrenamiento principal:

discriminator = make_discriminator_model()
generator = make_generator_model()
cross_entropy = tf.keras.losses.BinaryCrossentropy(from_logits=True)
def discriminator_loss(real_output, fake_output):
    """Compute discriminator loss."""
    real_loss = cross_entropy(tf.ones_like(real_output), real_output)
    fake_loss = cross_entropy(tf.zeros_like(fake_output), fake_output)
    total_loss = real_loss + fake_loss
    return total_loss

def generator_loss(fake_output):
    """Compute generator loss."""
    return cross_entropy(tf.ones_like(fake_output), fake_output)

generator_optimizer = tf.keras.optimizers.Adam(1e-4)
discriminator_optimizer = tf.keras.optimizers.Adam(1e-4)
BATCH_SIZE=256

@tf.function
def train_step(images):
    """Run train step on provided image batch."""
    noise = tf.random.normal([BATCH_SIZE, LATENT_DIM])
    with tf.GradientTape() as gen_tape, tf.GradientTape() as disc_tape:
        generated_images = generator(noise, training=True)

        real_output = discriminator(images, training=True)
        fake_output = discriminator(generated_images, training=True)

        gen_loss = generator_loss(fake_output)
        disc_loss = discriminator_loss(real_output, fake_output)

    gradients_of_generator = gen_tape.gradient(
        gen_loss, generator.trainable_variables)
    gradients_of_discriminator = disc_tape.gradient(
        disc_loss, discriminator.trainable_variables)

    generator_optimizer.apply_gradients(
        zip(gradients_of_generator, generator.trainable_variables))
    discriminator_optimizer.apply_gradients(
        zip(gradients_of_discriminator, discriminator.trainable_variables))

    return gen_loss, disc_loss

Ahora que tiene todos los componentes básicos necesarios para su modelo, puede configurar una función de entrenamiento que incorpore la visualización de TensorBoard. Primero configure un escritor de archivos TensorBoard:

logdir = "tb_logs/" + datetime.datetime.now().strftime("%Y%m%d-%H%M%S")
file_writer = tf.summary.create_file_writer(logdir + "/metrics")
file_writer.set_as_default()

Con el módulo tf.summary , ahora puede incorporar registros scalar , de histogram (y otros) en TensorBoard dentro de la función de train principal:

def train(dataset, epochs, start_epoch=1):
    """Launch full training run for the given number of epochs."""
    # Log original training distribution.
    tf.summary.histogram('Training Distribution', data=bits_to_ints(dataset), step=0)

    batched_data = tf.data.Dataset.from_tensor_slices(dataset).shuffle(N_SAMPLES).batch(512)
    t = time.time()
    for epoch in range(start_epoch, start_epoch + epochs):
        for i, image_batch in enumerate(batched_data):
            # Log batch-wise loss.
            gl, dl = train_step(image_batch)
            tf.summary.scalar(
                'Generator loss', data=gl, step=epoch * len(batched_data) + i)
            tf.summary.scalar(
                'Discriminator loss', data=dl, step=epoch * len(batched_data) + i)

        # Log full dataset XEB Fidelity and generated distribution.
        generated_samples = generator(tf.random.normal([N_SAMPLES, 100]))
        tf.summary.scalar(
        'Generator XEB Fidelity Estimate', data=xeb_fid(generated_samples), step=epoch)
        tf.summary.histogram(
        'Generator distribution', data=bits_to_ints(generated_samples), step=epoch)
        # Log new samples drawn from this particular random circuit.
        random_new_distribution = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
        tf.summary.histogram(
        'New round of True samples', data=bits_to_ints(random_new_distribution), step=epoch)

        if epoch % 10 == 0:
            print('Epoch {}, took {}(s)'.format(epoch, time.time() - t))
            t = time.time()

3. Visualiza el entrenamiento y el rendimiento

El tablero de TensorBoard ahora se puede iniciar con:

#docs_infra: no_execute
%tensorboard --logdir tb_logs/

Al llamar a train , el tablero de TensoBoard se actualizará automáticamente con todas las estadísticas de resumen proporcionadas en el ciclo de entrenamiento.

train(all_data, epochs=50)
Epoch 10, took 9.325464487075806(s)
Epoch 20, took 7.684147119522095(s)
Epoch 30, took 7.508770704269409(s)
Epoch 40, took 7.5157341957092285(s)
Epoch 50, took 7.533370494842529(s)

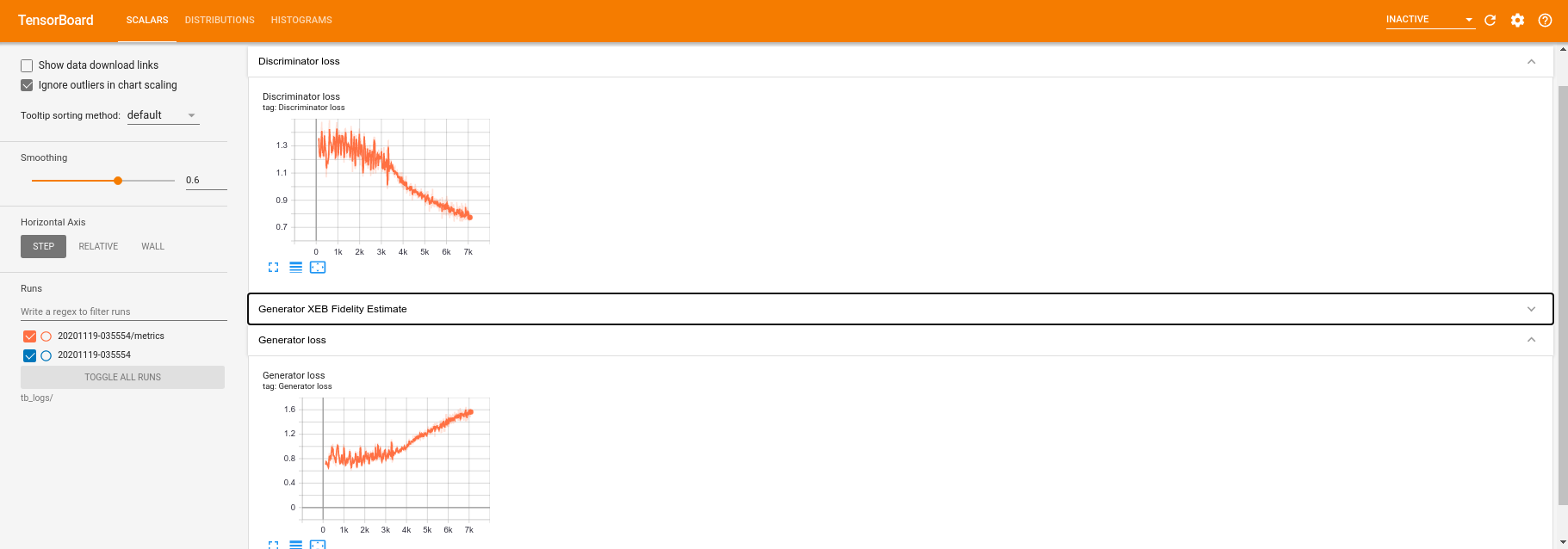

Mientras se ejecuta el entrenamiento (y una vez que se completa), puede examinar las cantidades escalares:

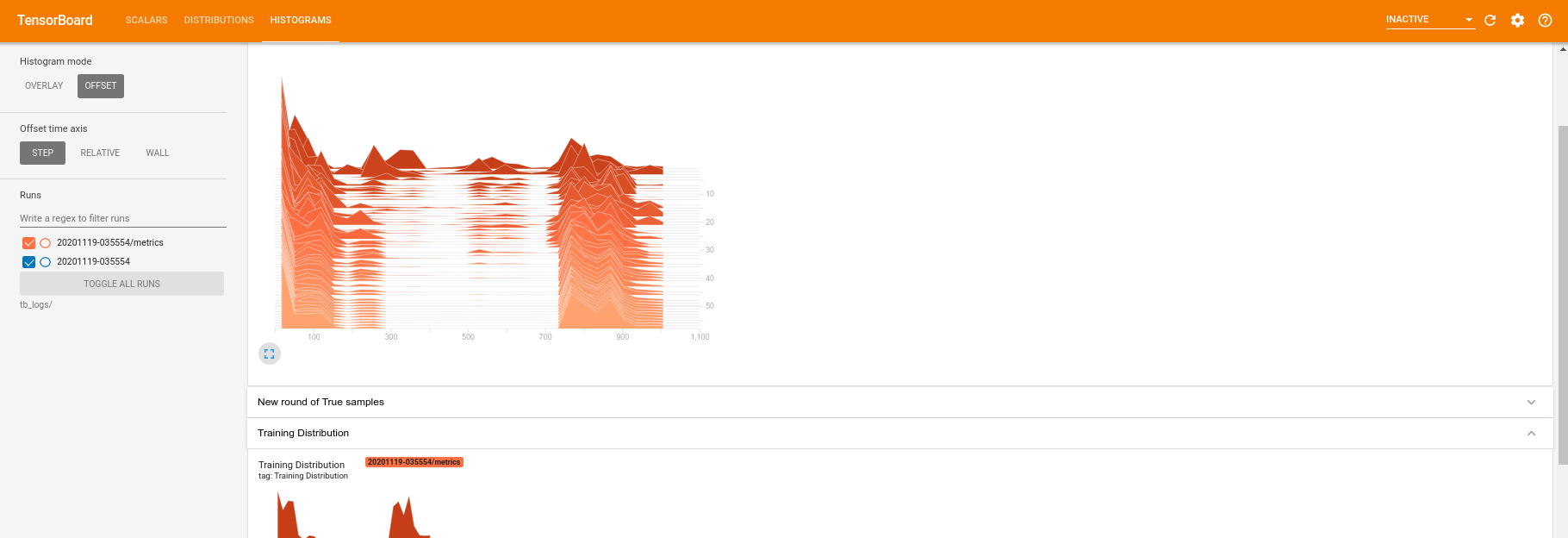

Al cambiar a la pestaña del histograma, también puede ver qué tan bien funciona la red del generador al recrear muestras de la distribución cuántica:

Además de permitir el monitoreo en tiempo real de las estadísticas resumidas relacionadas con su experimento, TensorBoard también puede ayudarlo a perfilar sus experimentos para identificar cuellos de botella en el rendimiento. Para volver a ejecutar su modelo con monitoreo de rendimiento, puede hacer lo siguiente:

tf.profiler.experimental.start(logdir)
train(all_data, epochs=10, start_epoch=50)
tf.profiler.experimental.stop()
Epoch 50, took 0.8879530429840088(s)

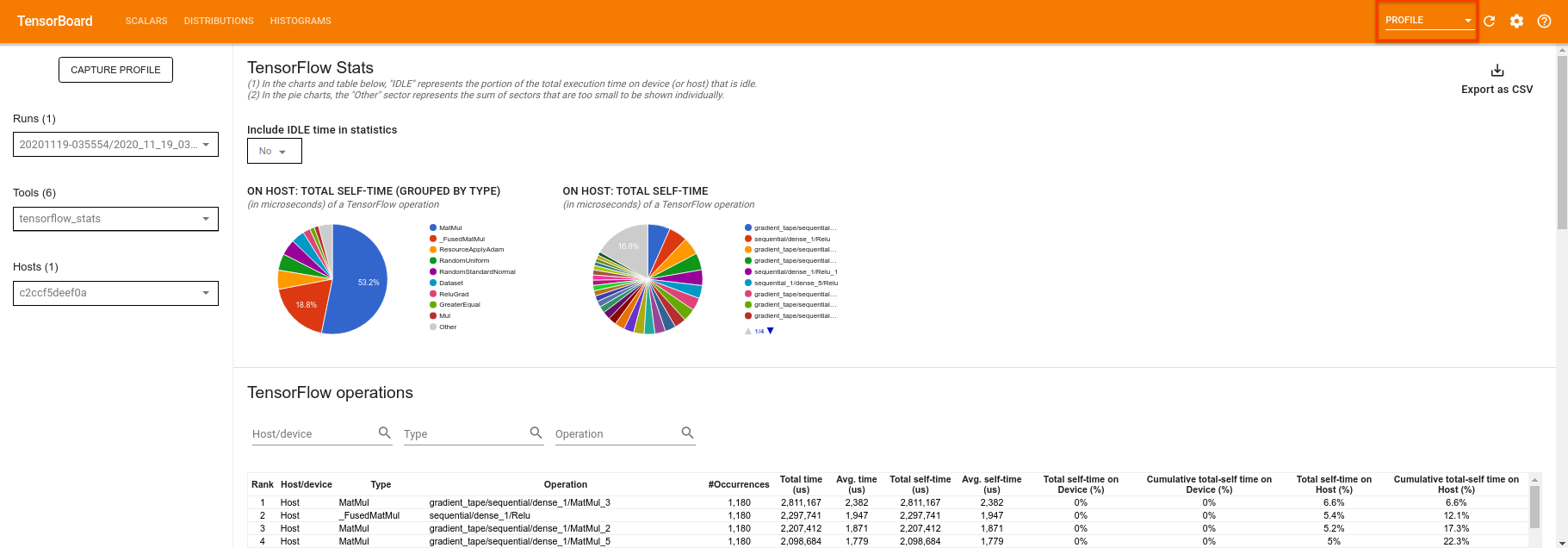

TensorBoard perfilará todo el código entre tf.profiler.experimental.start y tf.profiler.experimental.stop . Estos datos de perfil se pueden ver en la página de profile de TensorBoard:

Intente aumentar la profundidad o experimente con diferentes clases de circuitos cuánticos. Eche un vistazo a todas las demás características excelentes de TensorBoard, como el ajuste de hiperparámetros, que puede incorporar a sus experimentos de TensorFlow Quantum.
