Ferramentas de pesquisa

Ver no TensorFlow.org Executar no Google Colab Ver fonte no GitHub Baixar caderno

TensorFlow Quantum traz primitivos quânticos para o ecossistema TensorFlow. Agora, os pesquisadores quânticos podem aproveitar as ferramentas do TensorFlow. Neste tutorial, você vai dar uma olhada mais de perto incorporando TensorBoard em sua pesquisa de computação quântica. Usando o tutorial DCGAN de TensorFlow você vai construir rapidamente experiências de trabalho e visualizações semelhantes aos feitos por Niu et al. . Em termos gerais, você irá:

  1. Treine um GAN para produzir amostras que parecem vir de circuitos quânticos.
  2. Visualize o progresso do treinamento, bem como a evolução da distribuição ao longo do tempo.
  3. Compare o experimento explorando o gráfico de computação.
pip install tensorflow==2.4.1 tensorflow-quantum tensorboard_plugin_profile==2.4.0
# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)
<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>
%load_ext tensorboard
import datetime
import time
import cirq
import tensorflow as tf
import tensorflow_quantum as tfq
from tensorflow.keras import layers

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit
2021-10-12 11:33:19.795149: E tensorflow/stream_executor/cuda/cuda_driver.cc:328] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Geração de dados

Comece reunindo alguns dados. Você pode usar o TensorFlow Quantum para gerar rapidamente algumas amostras de bitstring que serão a fonte de dados primária para o restante de seus experimentos. Como Niu et al. você vai explorar como é fácil emular a amostragem de circuitos aleatórios com profundidade drasticamente reduzida. Primeiro, defina alguns ajudantes:

def generate_circuit(qubits):
    """Generate a random circuit on qubits."""
    random_circuit = cirq.generate_boixo_2018_supremacy_circuits_v2(
        qubits, cz_depth=2, seed=1234)
    return random_circuit

def generate_data(circuit, n_samples):
    """Draw n_samples samples from circuit into a tf.Tensor."""
    return tf.squeeze(tfq.layers.Sample()(circuit, repetitions=n_samples).to_tensor())

Agora você pode inspecionar o circuito, bem como alguns dados de amostra:

qubits = cirq.GridQubit.rect(1, 5)
random_circuit_m = generate_circuit(qubits) + cirq.measure_each(*qubits)
SVGCircuit(random_circuit_m)
findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

SVG

samples = cirq.sample(random_circuit_m, repetitions=10)
print('10 Random bitstrings from this circuit:')
print(samples)
10 Random bitstrings from this circuit:
(0, 0)=0001000010
(0, 1)=1001001010
(0, 2)=0100101000
(0, 3)=0000100001
(0, 4)=0101010000

Você pode fazer a mesma coisa no TensorFlow Quantum com:

generate_data(random_circuit_m, 10)
<tf.Tensor: shape=(10, 5), dtype=int8, numpy=
array([[0, 0, 0, 0, 0],
       [0, 0, 1, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 1, 0, 0],
       [1, 0, 0, 0, 0],
       [1, 0, 0, 0, 0],
       [1, 0, 1, 0, 0],
       [1, 0, 1, 0, 0],
       [1, 1, 1, 0, 0],
       [1, 1, 1, 0, 0]], dtype=int8)>

Agora você pode gerar rapidamente seus dados de treinamento com:

N_SAMPLES = 60000
N_QUBITS = 10
QUBITS = cirq.GridQubit.rect(1, N_QUBITS)
REFERENCE_CIRCUIT = generate_circuit(QUBITS)
all_data = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
all_data
<tf.Tensor: shape=(60000, 10), dtype=int8, numpy=
array([[0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       ...,
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1]], dtype=int8)>

Será útil definir algumas funções auxiliares para visualizar à medida que o treinamento avança. Duas quantidades interessantes de usar são:

  1. Os valores inteiros das amostras, para que você possa criar histogramas da distribuição.
  2. O XEB linear estimativa fidelidade de um conjunto de amostras, para dar alguma indicação de como "verdadeiramente quânticos aleatórios" as amostras são.
@tf.function
def bits_to_ints(bits):
    """Convert tensor of bitstrings to tensor of ints."""
    sigs = tf.constant([1 << i for i in range(N_QUBITS)], dtype=tf.int32)
    rounded_bits = tf.clip_by_value(tf.math.round(
        tf.cast(bits, dtype=tf.dtypes.float32)), clip_value_min=0, clip_value_max=1)
    return tf.einsum('jk,k->j', tf.cast(rounded_bits, dtype=tf.dtypes.int32), sigs)

@tf.function
def xeb_fid(bits):
    """Compute linear XEB fidelity of bitstrings."""
    final_probs = tf.squeeze(
        tf.abs(tfq.layers.State()(REFERENCE_CIRCUIT).to_tensor()) ** 2)
    nums = bits_to_ints(bits)
    return (2 ** N_QUBITS) * tf.reduce_mean(tf.gather(final_probs, nums)) - 1.0

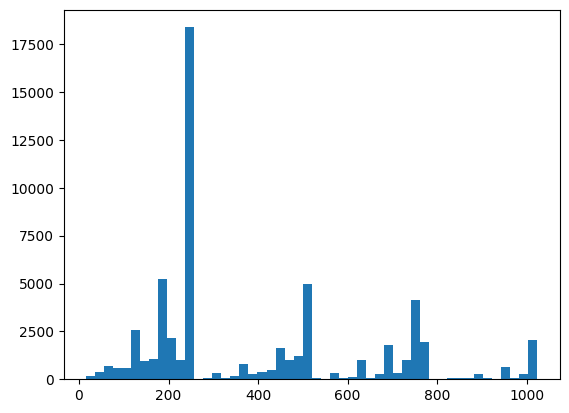

Aqui você pode visualizar suas coisas de distribuição e verificação de integridade usando o XEB:

plt.hist(bits_to_ints(all_data).numpy(), 50)
plt.show()

png

xeb_fid(all_data)
<tf.Tensor: shape=(), dtype=float32, numpy=-0.017587125>

2. Construir um modelo

Aqui você pode usar os componentes relevantes do tutorial DCGAN para o caso quântica. Em vez de produzir o novo MNIST dígitos GAN vai ser utilizado para produzir BITSTRING amostras com comprimento N_QUBITS

LATENT_DIM = 100
def make_generator_model():
    """Construct generator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(LATENT_DIM,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(N_QUBITS, activation='relu'))

    return model

def make_discriminator_model():
    """Constrcut discriminator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(N_QUBITS,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(32, activation='relu'))
    model.add(layers.Dense(1))

    return model

Em seguida, instanciar seus modelos de geradores e discriminadores, definir as perdas e criar o train_step função para uso para o seu circuito de treinamento principal:

discriminator = make_discriminator_model()
generator = make_generator_model()
cross_entropy = tf.keras.losses.BinaryCrossentropy(from_logits=True)
def discriminator_loss(real_output, fake_output):
    """Compute discriminator loss."""
    real_loss = cross_entropy(tf.ones_like(real_output), real_output)
    fake_loss = cross_entropy(tf.zeros_like(fake_output), fake_output)
    total_loss = real_loss + fake_loss
    return total_loss

def generator_loss(fake_output):
    """Compute generator loss."""
    return cross_entropy(tf.ones_like(fake_output), fake_output)

generator_optimizer = tf.keras.optimizers.Adam(1e-4)
discriminator_optimizer = tf.keras.optimizers.Adam(1e-4)
BATCH_SIZE=256

@tf.function
def train_step(images):
    """Run train step on provided image batch."""
    noise = tf.random.normal([BATCH_SIZE, LATENT_DIM])
    with tf.GradientTape() as gen_tape, tf.GradientTape() as disc_tape:
        generated_images = generator(noise, training=True)

        real_output = discriminator(images, training=True)
        fake_output = discriminator(generated_images, training=True)

        gen_loss = generator_loss(fake_output)
        disc_loss = discriminator_loss(real_output, fake_output)

    gradients_of_generator = gen_tape.gradient(
        gen_loss, generator.trainable_variables)
    gradients_of_discriminator = disc_tape.gradient(
        disc_loss, discriminator.trainable_variables)

    generator_optimizer.apply_gradients(
        zip(gradients_of_generator, generator.trainable_variables))
    discriminator_optimizer.apply_gradients(
        zip(gradients_of_discriminator, discriminator.trainable_variables))

    return gen_loss, disc_loss

Agora que você tem todos os blocos de construção necessários para seu modelo, pode configurar uma função de treinamento que incorpora a visualização do TensorBoard. Primeiro, configure um arquivo de gravação TensorBoard:

logdir = "tb_logs/" + datetime.datetime.now().strftime("%Y%m%d-%H%M%S")
file_writer = tf.summary.create_file_writer(logdir + "/metrics")
file_writer.set_as_default()

Usando o tf.summary módulo, você pode agora incorporar scalar , histogram (bem como outros) registro para TensorBoard dentro do principal train função:

def train(dataset, epochs, start_epoch=1):
    """Launch full training run for the given number of epochs."""
    # Log original training distribution.
    tf.summary.histogram('Training Distribution', data=bits_to_ints(dataset), step=0)

    batched_data = tf.data.Dataset.from_tensor_slices(dataset).shuffle(N_SAMPLES).batch(512)
    t = time.time()
    for epoch in range(start_epoch, start_epoch + epochs):
        for i, image_batch in enumerate(batched_data):
            # Log batch-wise loss.
            gl, dl = train_step(image_batch)
            tf.summary.scalar(
                'Generator loss', data=gl, step=epoch * len(batched_data) + i)
            tf.summary.scalar(
                'Discriminator loss', data=dl, step=epoch * len(batched_data) + i)

        # Log full dataset XEB Fidelity and generated distribution.
        generated_samples = generator(tf.random.normal([N_SAMPLES, 100]))
        tf.summary.scalar(
        'Generator XEB Fidelity Estimate', data=xeb_fid(generated_samples), step=epoch)
        tf.summary.histogram(
        'Generator distribution', data=bits_to_ints(generated_samples), step=epoch)
        # Log new samples drawn from this particular random circuit.
        random_new_distribution = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
        tf.summary.histogram(
        'New round of True samples', data=bits_to_ints(random_new_distribution), step=epoch)

        if epoch % 10 == 0:
            print('Epoch {}, took {}(s)'.format(epoch, time.time() - t))
            t = time.time()

3. Vizualizar treinamento e desempenho

O painel do TensorBoard agora pode ser iniciado com:

%tensorboard --logdir tb_logs/

Ao chamar train do painel vontade auto-update TensoBoard com todas as estatísticas de resumo dadas no circuito de treinamento.

train(all_data, epochs=50)
Epoch 10, took 7.664730072021484(s)
Epoch 20, took 6.432440280914307(s)
Epoch 30, took 6.4991960525512695(s)
Epoch 40, took 6.384988784790039(s)
Epoch 50, took 6.7268664836883545(s)

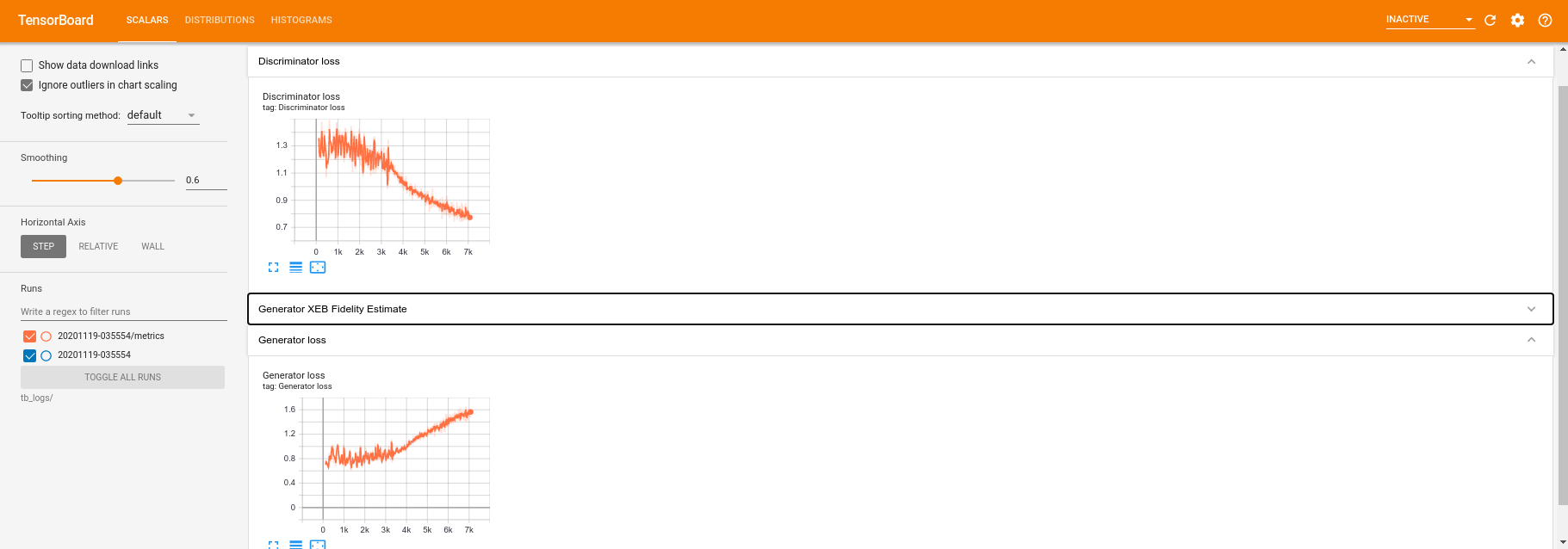

Enquanto o treinamento está sendo executado (e depois de concluído), você pode examinar as quantidades escalares:

Alternando para a guia de histograma, você também pode ver como a rede do gerador se sai na recriação de amostras da distribuição quântica:

Além de permitir o monitoramento em tempo real das estatísticas resumidas relacionadas ao seu experimento, o TensorBoard também pode ajudá-lo a criar o perfil de seus experimentos para identificar gargalos de desempenho. Para executar novamente seu modelo com monitoramento de desempenho, você pode fazer:

tf.profiler.experimental.start(logdir)
train(all_data, epochs=10, start_epoch=50)
tf.profiler.experimental.stop()
Epoch 50, took 0.8664050102233887(s)

TensorBoard irá perfil todo o código entre tf.profiler.experimental.start e tf.profiler.experimental.stop . Este dados de perfil pode ser visto no profile página de TensorBoard:

Experimente aumentar a profundidade ou experimentar diferentes classes de circuitos quânticos. Confira todas as outras grandes características de TensorBoard como ajuste hiperparâmetro que você pode incorporar em seus experimentos TensorFlow Quântica.
