Stimatori in scatola TF Lattice

Visualizza su TensorFlow.org Esegui in Google Colab Visualizza sorgente su GitHub Scarica notebook

Panoramica

Gli stimatori predefiniti sono modi semplici e veloci per addestrare modelli TFL per casi d'uso tipici. Questa guida delinea i passaggi necessari per creare uno stimatore predefinito TFL.

Impostare

Installazione del pacchetto TF Lattice:


!pip install -q tensorflow-lattice

Importazione dei pacchetti richiesti:

import tensorflow as tf

import copy
import logging
import numpy as np
import pandas as pd
import sys
import tensorflow_lattice as tfl
from tensorflow import feature_column as fc
logging.disable(sys.maxsize)

Download del set di dati UCI Statlog (Heart):

csv_file = tf.keras.utils.get_file(
    'heart.csv', 'http://storage.googleapis.com/applied-dl/heart.csv')
df = pd.read_csv(csv_file)
target = df.pop('target')
train_size = int(len(df) * 0.8)
train_x = df[:train_size]
train_y = target[:train_size]
test_x = df[train_size:]
test_y = target[train_size:]
df.head()

Impostazione dei valori predefiniti utilizzati per la formazione in questa guida:

LEARNING_RATE = 0.01
BATCH_SIZE = 128
NUM_EPOCHS = 500
PREFITTING_NUM_EPOCHS = 10

Colonne delle caratteristiche

Come per qualsiasi altro stimatore TF, i dati devono essere passati allo stimatore, che è tipicamente tramite input_fn e analizzati utilizzando FeatureColumns .

# Feature columns.
# - age
# - sex
# - cp        chest pain type (4 values)
# - trestbps  resting blood pressure
# - chol      serum cholestoral in mg/dl
# - fbs       fasting blood sugar > 120 mg/dl
# - restecg   resting electrocardiographic results (values 0,1,2)
# - thalach   maximum heart rate achieved
# - exang     exercise induced angina
# - oldpeak   ST depression induced by exercise relative to rest
# - slope     the slope of the peak exercise ST segment
# - ca        number of major vessels (0-3) colored by flourosopy
# - thal      3 = normal; 6 = fixed defect; 7 = reversable defect
feature_columns = [
    fc.numeric_column('age', default_value=-1),
    fc.categorical_column_with_vocabulary_list('sex', [0, 1]),
    fc.numeric_column('cp'),
    fc.numeric_column('trestbps', default_value=-1),
    fc.numeric_column('chol'),
    fc.categorical_column_with_vocabulary_list('fbs', [0, 1]),
    fc.categorical_column_with_vocabulary_list('restecg', [0, 1, 2]),
    fc.numeric_column('thalach'),
    fc.categorical_column_with_vocabulary_list('exang', [0, 1]),
    fc.numeric_column('oldpeak'),
    fc.categorical_column_with_vocabulary_list('slope', [0, 1, 2]),
    fc.numeric_column('ca'),
    fc.categorical_column_with_vocabulary_list(
        'thal', ['normal', 'fixed', 'reversible']),
]

Gli stimatori preconfezionati TFL utilizzano il tipo di colonna delle caratteristiche per decidere quale tipo di livello di calibrazione utilizzare. Utilizziamo un layer tfl.layers.PWLCalibration per le colonne di feature numeriche e un layer tfl.layers.CategoricalCalibration per le colonne di feature categoriali.

Si noti che le colonne delle caratteristiche categoriali non sono incluse in una colonna delle caratteristiche di incorporamento. Vengono inseriti direttamente nello stimatore.

Creazione di input_fn

Come per qualsiasi altro stimatore, è possibile utilizzare input_fn per fornire dati al modello per l'addestramento e la valutazione. Gli stimatori TFL possono calcolare automaticamente i quantili delle caratteristiche e utilizzarli come punti chiave di input per il livello di calibrazione PWL. Per fare ciò, richiedono il passaggio di un feature_analysis_input_fn , che è simile all'addestramento input_fn ma con una singola epoca o un sottocampione di dati.

train_input_fn = tf.compat.v1.estimator.inputs.pandas_input_fn(
    x=train_x,
    y=train_y,
    shuffle=False,
    batch_size=BATCH_SIZE,
    num_epochs=NUM_EPOCHS,
    num_threads=1)

# feature_analysis_input_fn is used to collect statistics about the input.
feature_analysis_input_fn = tf.compat.v1.estimator.inputs.pandas_input_fn(
    x=train_x,
    y=train_y,
    shuffle=False,
    batch_size=BATCH_SIZE,
    # Note that we only need one pass over the data.
    num_epochs=1,
    num_threads=1)

test_input_fn = tf.compat.v1.estimator.inputs.pandas_input_fn(
    x=test_x,
    y=test_y,
    shuffle=False,
    batch_size=BATCH_SIZE,
    num_epochs=1,
    num_threads=1)

# Serving input fn is used to create saved models.
serving_input_fn = (
    tf.estimator.export.build_parsing_serving_input_receiver_fn(
        feature_spec=fc.make_parse_example_spec(feature_columns)))

Configurazione delle funzionalità

La calibrazione delle funzionalità e le configurazioni per funzionalità vengono impostate utilizzando tfl.configs.FeatureConfig . Le configurazioni delle funzionalità includono vincoli di monotonicità, regolarizzazione per funzionalità (vedere tfl.configs.RegularizerConfig ) e dimensioni del reticolo per i modelli reticolari.

Se nessuna configurazione è definita per una funzione di input, viene utilizzata la configurazione predefinita in tfl.config.FeatureConfig .

# Feature configs are used to specify how each feature is calibrated and used.
feature_configs = [
    tfl.configs.FeatureConfig(
        name='age',
        lattice_size=3,
        # By default, input keypoints of pwl are quantiles of the feature.
        pwl_calibration_num_keypoints=5,
        monotonicity='increasing',
        pwl_calibration_clip_max=100,
        # Per feature regularization.
        regularizer_configs=[
            tfl.configs.RegularizerConfig(name='calib_wrinkle', l2=0.1),
        ],
    ),
    tfl.configs.FeatureConfig(
        name='cp',
        pwl_calibration_num_keypoints=4,
        # Keypoints can be uniformly spaced.
        pwl_calibration_input_keypoints='uniform',
        monotonicity='increasing',
    ),
    tfl.configs.FeatureConfig(
        name='chol',
        # Explicit input keypoint initialization.
        pwl_calibration_input_keypoints=[126.0, 210.0, 247.0, 286.0, 564.0],
        monotonicity='increasing',
        # Calibration can be forced to span the full output range by clamping.
        pwl_calibration_clamp_min=True,
        pwl_calibration_clamp_max=True,
        # Per feature regularization.
        regularizer_configs=[
            tfl.configs.RegularizerConfig(name='calib_hessian', l2=1e-4),
        ],
    ),
    tfl.configs.FeatureConfig(
        name='fbs',
        # Partial monotonicity: output(0) <= output(1)
        monotonicity=[(0, 1)],
    ),
    tfl.configs.FeatureConfig(
        name='trestbps',
        pwl_calibration_num_keypoints=5,
        monotonicity='decreasing',
    ),
    tfl.configs.FeatureConfig(
        name='thalach',
        pwl_calibration_num_keypoints=5,
        monotonicity='decreasing',
    ),
    tfl.configs.FeatureConfig(
        name='restecg',
        # Partial monotonicity: output(0) <= output(1), output(0) <= output(2)
        monotonicity=[(0, 1), (0, 2)],
    ),
    tfl.configs.FeatureConfig(
        name='exang',
        # Partial monotonicity: output(0) <= output(1)
        monotonicity=[(0, 1)],
    ),
    tfl.configs.FeatureConfig(
        name='oldpeak',
        pwl_calibration_num_keypoints=5,
        monotonicity='increasing',
    ),
    tfl.configs.FeatureConfig(
        name='slope',
        # Partial monotonicity: output(0) <= output(1), output(1) <= output(2)
        monotonicity=[(0, 1), (1, 2)],
    ),
    tfl.configs.FeatureConfig(
        name='ca',
        pwl_calibration_num_keypoints=4,
        monotonicity='increasing',
    ),
    tfl.configs.FeatureConfig(
        name='thal',
        # Partial monotonicity:
        # output(normal) <= output(fixed)
        # output(normal) <= output(reversible)
        monotonicity=[('normal', 'fixed'), ('normal', 'reversible')],
    ),
]

Modello lineare calibrato

Per costruire uno stimatore tfl.configs TFL, costruire una configurazione del modello da tfl.configs . Un modello lineare calibrato viene costruito utilizzando tfl.configs.CalibratedLinearConfig . Applica la calibrazione lineare a tratti e categoriale sulle caratteristiche di ingresso, seguita da una combinazione lineare e una calibrazione lineare a tratti di uscita opzionale. Quando si utilizza la calibrazione dell'output o quando sono specificati i limiti dell'output, lo strato lineare applicherà la media ponderata sugli ingressi calibrati.

Questo esempio crea un modello lineare calibrato sulle prime 5 caratteristiche. Usiamo tfl.visualization per tracciare il grafico del modello con i grafici del calibratore.

# Model config defines the model structure for the estimator.
model_config = tfl.configs.CalibratedLinearConfig(
    feature_configs=feature_configs,
    use_bias=True,
    output_calibration=True,
    regularizer_configs=[
        # Regularizer for the output calibrator.
        tfl.configs.RegularizerConfig(name='output_calib_hessian', l2=1e-4),
    ])
# A CannedClassifier is constructed from the given model config.
estimator = tfl.estimators.CannedClassifier(
    feature_columns=feature_columns[:5],
    model_config=model_config,
    feature_analysis_input_fn=feature_analysis_input_fn,
    optimizer=tf.keras.optimizers.Adam(LEARNING_RATE),
    config=tf.estimator.RunConfig(tf_random_seed=42))
estimator.train(input_fn=train_input_fn)
results = estimator.evaluate(input_fn=test_input_fn)
print('Calibrated linear test AUC: {}'.format(results['auc']))
saved_model_path = estimator.export_saved_model(estimator.model_dir,
                                                serving_input_fn)
model_graph = tfl.estimators.get_model_graph(saved_model_path)
tfl.visualization.draw_model_graph(model_graph)
Calibrated linear test AUC: 0.834586501121521

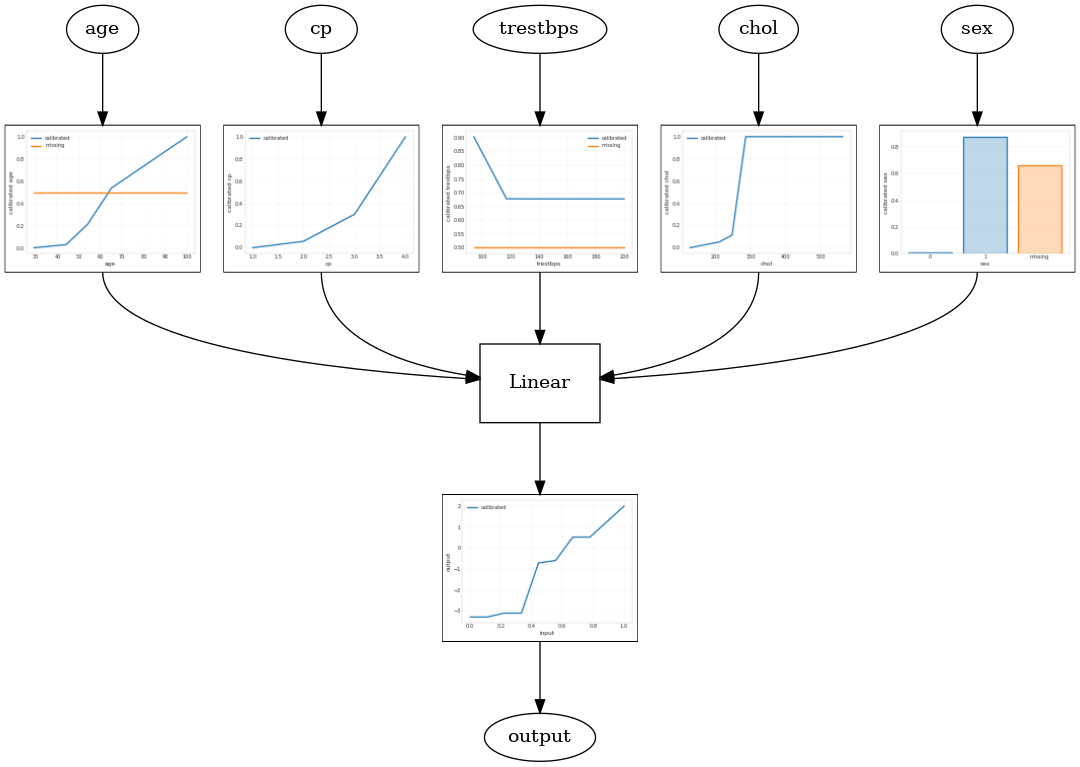

png

Modello reticolare calibrato

Un modello reticolare calibrato viene costruito utilizzando tfl.configs.CalibratedLatticeConfig . Un modello reticolare calibrato applica una calibrazione lineare a tratti e categoriale sulle caratteristiche di input, seguito da un modello reticolare e una calibrazione lineare a tratti di output opzionale.

Questo esempio crea un modello reticolare calibrato sulle prime 5 caratteristiche.

# This is calibrated lattice model: Inputs are calibrated, then combined
# non-linearly using a lattice layer.
model_config = tfl.configs.CalibratedLatticeConfig(
    feature_configs=feature_configs,
    regularizer_configs=[
        # Torsion regularizer applied to the lattice to make it more linear.
        tfl.configs.RegularizerConfig(name='torsion', l2=1e-4),
        # Globally defined calibration regularizer is applied to all features.
        tfl.configs.RegularizerConfig(name='calib_hessian', l2=1e-4),
    ])
# A CannedClassifier is constructed from the given model config.
estimator = tfl.estimators.CannedClassifier(
    feature_columns=feature_columns[:5],
    model_config=model_config,
    feature_analysis_input_fn=feature_analysis_input_fn,
    optimizer=tf.keras.optimizers.Adam(LEARNING_RATE),
    config=tf.estimator.RunConfig(tf_random_seed=42))
estimator.train(input_fn=train_input_fn)
results = estimator.evaluate(input_fn=test_input_fn)
print('Calibrated lattice test AUC: {}'.format(results['auc']))
saved_model_path = estimator.export_saved_model(estimator.model_dir,
                                                serving_input_fn)
model_graph = tfl.estimators.get_model_graph(saved_model_path)
tfl.visualization.draw_model_graph(model_graph)
Calibrated lattice test AUC: 0.8433583974838257

png

Lattice Ensemble calibrato

Quando il numero di elementi è elevato, è possibile utilizzare un modello di insieme, che crea più reticoli più piccoli per sottoinsiemi di elementi e calcola la media del loro output invece di creare un unico enorme reticolo. I modelli reticolari tfl.configs.CalibratedLatticeEnsembleConfig vengono costruiti utilizzando tfl.configs.CalibratedLatticeEnsembleConfig . Un modello di insieme reticolare calibrato applica la calibrazione lineare a tratti e categoriale sulla funzione di input, seguita da un insieme di modelli reticolari e una calibrazione lineare a tratti di output opzionale.

Random Lattice Ensemble

La configurazione del modello seguente utilizza un sottoinsieme casuale di funzionalità per ogni reticolo.

# This is random lattice ensemble model with separate calibration:
# model output is the average output of separately calibrated lattices.
model_config = tfl.configs.CalibratedLatticeEnsembleConfig(
    feature_configs=feature_configs,
    num_lattices=5,
    lattice_rank=3)
# A CannedClassifier is constructed from the given model config.
estimator = tfl.estimators.CannedClassifier(
    feature_columns=feature_columns,
    model_config=model_config,
    feature_analysis_input_fn=feature_analysis_input_fn,
    optimizer=tf.keras.optimizers.Adam(LEARNING_RATE),
    config=tf.estimator.RunConfig(tf_random_seed=42))
estimator.train(input_fn=train_input_fn)
results = estimator.evaluate(input_fn=test_input_fn)
print('Random ensemble test AUC: {}'.format(results['auc']))
saved_model_path = estimator.export_saved_model(estimator.model_dir,
                                                serving_input_fn)
model_graph = tfl.estimators.get_model_graph(saved_model_path)
tfl.visualization.draw_model_graph(model_graph, calibrator_dpi=15)
Random ensemble test AUC: 0.8991228342056274

png

RTL Layer Random Lattice Ensemble

La configurazione del modello seguente utilizza un livello tfl.layers.RTL che utilizza un sottoinsieme casuale di caratteristiche per ogni reticolo. Notiamo che tfl.layers.RTL supporta solo i vincoli di monotonia e deve avere la stessa dimensione del reticolo per tutte le caratteristiche e nessuna regolarizzazione per caratteristica. Notare che l'utilizzo di un layer tfl.layers.RTL consente di ridimensionare insiemi molto più grandi rispetto all'utilizzo di istanze tfl.layers.Lattice separate.

# Make sure our feature configs have the same lattice size, no per-feature
# regularization, and only monotonicity constraints.
rtl_layer_feature_configs = copy.deepcopy(feature_configs)
for feature_config in rtl_layer_feature_configs:
  feature_config.lattice_size = 2
  feature_config.unimodality = 'none'
  feature_config.reflects_trust_in = None
  feature_config.dominates = None
  feature_config.regularizer_configs = None
# This is RTL layer ensemble model with separate calibration:
# model output is the average output of separately calibrated lattices.
model_config = tfl.configs.CalibratedLatticeEnsembleConfig(
    lattices='rtl_layer',
    feature_configs=rtl_layer_feature_configs,
    num_lattices=5,
    lattice_rank=3)
# A CannedClassifier is constructed from the given model config.
estimator = tfl.estimators.CannedClassifier(
    feature_columns=feature_columns,
    model_config=model_config,
    feature_analysis_input_fn=feature_analysis_input_fn,
    optimizer=tf.keras.optimizers.Adam(LEARNING_RATE),
    config=tf.estimator.RunConfig(tf_random_seed=42))
estimator.train(input_fn=train_input_fn)
results = estimator.evaluate(input_fn=test_input_fn)
print('Random ensemble test AUC: {}'.format(results['auc']))
saved_model_path = estimator.export_saved_model(estimator.model_dir,
                                                serving_input_fn)
model_graph = tfl.estimators.get_model_graph(saved_model_path)
tfl.visualization.draw_model_graph(model_graph, calibrator_dpi=15)
Random ensemble test AUC: 0.9241854548454285

png

Cristalli Lattice Ensemble

TFL fornisce anche un algoritmo euristico per la disposizione delle caratteristiche, chiamato Crystals . L'algoritmo Crystals addestra prima un modello di prefitting che stima le interazioni delle caratteristiche a coppie. Quindi dispone l'insieme finale in modo tale che le caratteristiche con più interazioni non lineari siano negli stessi reticoli.

Per i modelli Crystals, sarà anche necessario fornire un prefitting_input_fn che viene utilizzato per addestrare il modello di prefitting, come descritto sopra. Il modello di prefitting non ha bisogno di essere completamente addestrato, quindi poche epoche dovrebbero essere sufficienti.

prefitting_input_fn = tf.compat.v1.estimator.inputs.pandas_input_fn(
    x=train_x,
    y=train_y,
    shuffle=False,
    batch_size=BATCH_SIZE,
    num_epochs=PREFITTING_NUM_EPOCHS,
    num_threads=1)

È quindi possibile creare un modello Crystal impostando lattice='crystals' nella configurazione del modello.

# This is Crystals ensemble model with separate calibration: model output is
# the average output of separately calibrated lattices.
model_config = tfl.configs.CalibratedLatticeEnsembleConfig(
    feature_configs=feature_configs,
    lattices='crystals',
    num_lattices=5,
    lattice_rank=3)
# A CannedClassifier is constructed from the given model config.
estimator = tfl.estimators.CannedClassifier(
    feature_columns=feature_columns,
    model_config=model_config,
    feature_analysis_input_fn=feature_analysis_input_fn,
    # prefitting_input_fn is required to train the prefitting model.
    prefitting_input_fn=prefitting_input_fn,
    optimizer=tf.keras.optimizers.Adam(LEARNING_RATE),
    prefitting_optimizer=tf.keras.optimizers.Adam(LEARNING_RATE),
    config=tf.estimator.RunConfig(tf_random_seed=42))
estimator.train(input_fn=train_input_fn)
results = estimator.evaluate(input_fn=test_input_fn)
print('Crystals ensemble test AUC: {}'.format(results['auc']))
saved_model_path = estimator.export_saved_model(estimator.model_dir,
                                                serving_input_fn)
model_graph = tfl.estimators.get_model_graph(saved_model_path)
tfl.visualization.draw_model_graph(model_graph, calibrator_dpi=15)
Crystals ensemble test AUC: 0.8853383660316467

png

È possibile tracciare i calibratori di funzionalità con maggiori dettagli utilizzando il modulo tfl.visualization .

_ = tfl.visualization.plot_feature_calibrator(model_graph, "age")
_ = tfl.visualization.plot_feature_calibrator(model_graph, "restecg")

png

png
