klasifikasi MNIST

Lihat di TensorFlow.org Jalankan di Google Colab Lihat sumber di GitHub Unduh buku catatan

Tutorial ini membangun jaringan saraf kuantum (QNN) untuk mengklasifikasikan versi MNIST yang disederhanakan, mirip dengan pendekatan yang digunakan dalam Farhi et al . Kinerja jaringan saraf kuantum pada masalah data klasik ini dibandingkan dengan jaringan saraf klasik.

Mempersiapkan

pip install tensorflow==2.7.0

Instal TensorFlow Quantum:

pip install tensorflow-quantum
# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)
<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>

Sekarang impor TensorFlow dan dependensi modul:

import tensorflow as tf
import tensorflow_quantum as tfq

import cirq
import sympy
import numpy as np
import seaborn as sns
import collections

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit
2022-02-04 12:29:39.759643: E tensorflow/stream_executor/cuda/cuda_driver.cc:271] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Muat data

Dalam tutorial ini Anda akan membangun pengklasifikasi biner untuk membedakan antara angka 3 dan 6, mengikuti Farhi et al. Bagian ini mencakup penanganan data yang:

  • Memuat data mentah dari Keras.
  • Filter set data menjadi hanya 3 detik dan 6 detik.
  • Memperkecil gambar agar pas dan muat di komputer kuantum.
  • Menghapus semua contoh yang kontradiktif.
  • Mengonversi gambar biner ke sirkuit Cirq.
  • Mengonversi sirkuit Cirq ke sirkuit Quantum TensorFlow.

1.1 Muat data mentah

Muat set data MNIST yang didistribusikan dengan Keras.

(x_train, y_train), (x_test, y_test) = tf.keras.datasets.mnist.load_data()

# Rescale the images from [0,255] to the [0.0,1.0] range.
x_train, x_test = x_train[..., np.newaxis]/255.0, x_test[..., np.newaxis]/255.0

print("Number of original training examples:", len(x_train))
print("Number of original test examples:", len(x_test))
Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/mnist.npz
11493376/11490434 [==============================] - 0s 0us/step
11501568/11490434 [==============================] - 0s 0us/step
Number of original training examples: 60000
Number of original test examples: 10000

Filter dataset untuk menyimpan hanya 3s dan 6s, hapus kelas lainnya. Pada saat yang sama, ubah label, y , menjadi boolean: True untuk 3 dan False untuk 6.

def filter_36(x, y):
    keep = (y == 3) | (y == 6)
    x, y = x[keep], y[keep]
    y = y == 3
    return x,y
x_train, y_train = filter_36(x_train, y_train)
x_test, y_test = filter_36(x_test, y_test)

print("Number of filtered training examples:", len(x_train))
print("Number of filtered test examples:", len(x_test))
Number of filtered training examples: 12049
Number of filtered test examples: 1968

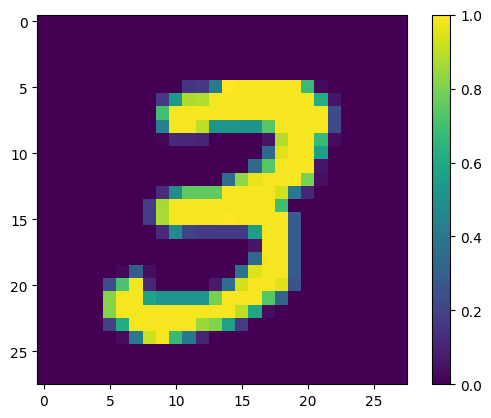

Tunjukkan contoh pertama:

print(y_train[0])

plt.imshow(x_train[0, :, :, 0])
plt.colorbar()
True
<matplotlib.colorbar.Colorbar at 0x7fac6ad4bd90>

png

1.2 Perkecil gambar

Ukuran gambar 28x28 terlalu besar untuk komputer kuantum saat ini. Ubah ukuran gambar menjadi 4x4:

x_train_small = tf.image.resize(x_train, (4,4)).numpy()
x_test_small = tf.image.resize(x_test, (4,4)).numpy()

Sekali lagi, tampilkan contoh pelatihan pertama—setelah mengubah ukuran:

print(y_train[0])

plt.imshow(x_train_small[0,:,:,0], vmin=0, vmax=1)
plt.colorbar()
True
<matplotlib.colorbar.Colorbar at 0x7fabf807fe10>

png

1.3 Hapus contoh yang kontradiktif

Dari bagian 3.3 Belajar Membedakan Digit Farhi dkk. , filter kumpulan data untuk menghapus gambar yang diberi label sebagai milik kedua kelas.

Ini bukan prosedur pembelajaran mesin standar, tetapi termasuk untuk kepentingan mengikuti makalah ini.

def remove_contradicting(xs, ys):
    mapping = collections.defaultdict(set)
    orig_x = {}
    # Determine the set of labels for each unique image:
    for x,y in zip(xs,ys):
       orig_x[tuple(x.flatten())] = x
       mapping[tuple(x.flatten())].add(y)

    new_x = []
    new_y = []
    for flatten_x in mapping:
      x = orig_x[flatten_x]
      labels = mapping[flatten_x]
      if len(labels) == 1:
          new_x.append(x)
          new_y.append(next(iter(labels)))
      else:
          # Throw out images that match more than one label.
          pass

    num_uniq_3 = sum(1 for value in mapping.values() if len(value) == 1 and True in value)
    num_uniq_6 = sum(1 for value in mapping.values() if len(value) == 1 and False in value)
    num_uniq_both = sum(1 for value in mapping.values() if len(value) == 2)

    print("Number of unique images:", len(mapping.values()))
    print("Number of unique 3s: ", num_uniq_3)
    print("Number of unique 6s: ", num_uniq_6)
    print("Number of unique contradicting labels (both 3 and 6): ", num_uniq_both)
    print()
    print("Initial number of images: ", len(xs))
    print("Remaining non-contradicting unique images: ", len(new_x))

    return np.array(new_x), np.array(new_y)

Hitungan yang dihasilkan tidak sesuai dengan nilai yang dilaporkan, tetapi prosedur pastinya tidak ditentukan.

Perlu juga dicatat di sini bahwa menerapkan pemfilteran contoh kontradiktif pada titik ini tidak sepenuhnya mencegah model menerima contoh pelatihan yang kontradiktif: langkah selanjutnya menggabungkan data yang akan menyebabkan lebih banyak tabrakan.

x_train_nocon, y_train_nocon = remove_contradicting(x_train_small, y_train)
Number of unique images: 10387
Number of unique 3s:  4912
Number of unique 6s:  5426
Number of unique contradicting labels (both 3 and 6):  49

Initial number of images:  12049
Remaining non-contradicting unique images:  10338

1.4 Encode data sebagai sirkuit kuantum

Untuk memproses gambar menggunakan komputer kuantum, Farhi et al. diusulkan mewakili setiap piksel dengan qubit, dengan status tergantung pada nilai piksel. Langkah pertama adalah mengkonversi ke pengkodean biner.

THRESHOLD = 0.5

x_train_bin = np.array(x_train_nocon > THRESHOLD, dtype=np.float32)
x_test_bin = np.array(x_test_small > THRESHOLD, dtype=np.float32)

Jika Anda menghapus gambar yang kontradiktif pada saat ini, Anda hanya akan memiliki 193, kemungkinan tidak cukup untuk pelatihan yang efektif.

_ = remove_contradicting(x_train_bin, y_train_nocon)
Number of unique images: 193
Number of unique 3s:  80
Number of unique 6s:  69
Number of unique contradicting labels (both 3 and 6):  44

Initial number of images:  10338
Remaining non-contradicting unique images:  149

Qubit pada indeks piksel dengan nilai yang melebihi ambang batas, diputar melalui gerbang \(X\) .

def convert_to_circuit(image):
    """Encode truncated classical image into quantum datapoint."""
    values = np.ndarray.flatten(image)
    qubits = cirq.GridQubit.rect(4, 4)
    circuit = cirq.Circuit()
    for i, value in enumerate(values):
        if value:
            circuit.append(cirq.X(qubits[i]))
    return circuit


x_train_circ = [convert_to_circuit(x) for x in x_train_bin]
x_test_circ = [convert_to_circuit(x) for x in x_test_bin]

Berikut adalah rangkaian yang dibuat untuk contoh pertama (diagram rangkaian tidak menunjukkan qubit dengan gerbang nol):

SVGCircuit(x_train_circ[0])
findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

svg

Bandingkan sirkuit ini dengan indeks di mana nilai gambar melebihi ambang batas:

bin_img = x_train_bin[0,:,:,0]
indices = np.array(np.where(bin_img)).T
indices
array([[2, 2],
       [3, 1]])

Ubah rangkaian Cirq ini menjadi tensor untuk tfq :

x_train_tfcirc = tfq.convert_to_tensor(x_train_circ)
x_test_tfcirc = tfq.convert_to_tensor(x_test_circ)

2. Jaringan saraf kuantum

Ada sedikit panduan untuk struktur sirkuit kuantum yang mengklasifikasikan gambar. Karena klasifikasi didasarkan pada ekspektasi pembacaan qubit, Farhi et al. usulkan menggunakan dua gerbang qubit, dengan pembacaan qubit selalu ditindaklanjuti. Ini serupa dalam beberapa cara untuk menjalankan RNN Kesatuan kecil di seluruh piksel.

2.1 Bangun sirkuit model

Contoh berikut ini menunjukkan pendekatan berlapis ini. Setiap lapisan menggunakan n instance dari gerbang yang sama, dengan masing-masing qubit data bekerja pada qubit pembacaan.

Mulailah dengan kelas sederhana yang akan menambahkan lapisan gerbang ini ke sirkuit:

class CircuitLayerBuilder():
    def __init__(self, data_qubits, readout):
        self.data_qubits = data_qubits
        self.readout = readout

    def add_layer(self, circuit, gate, prefix):
        for i, qubit in enumerate(self.data_qubits):
            symbol = sympy.Symbol(prefix + '-' + str(i))
            circuit.append(gate(qubit, self.readout)**symbol)

Buat contoh lapisan sirkuit untuk melihat tampilannya:

demo_builder = CircuitLayerBuilder(data_qubits = cirq.GridQubit.rect(4,1),
                                   readout=cirq.GridQubit(-1,-1))

circuit = cirq.Circuit()
demo_builder.add_layer(circuit, gate = cirq.XX, prefix='xx')
SVGCircuit(circuit)

svg

Sekarang buat model dua lapis, yang cocok dengan ukuran sirkuit data, dan sertakan operasi persiapan dan pembacaan.

def create_quantum_model():
    """Create a QNN model circuit and readout operation to go along with it."""
    data_qubits = cirq.GridQubit.rect(4, 4)  # a 4x4 grid.
    readout = cirq.GridQubit(-1, -1)         # a single qubit at [-1,-1]
    circuit = cirq.Circuit()

    # Prepare the readout qubit.
    circuit.append(cirq.X(readout))
    circuit.append(cirq.H(readout))

    builder = CircuitLayerBuilder(
        data_qubits = data_qubits,
        readout=readout)

    # Then add layers (experiment by adding more).
    builder.add_layer(circuit, cirq.XX, "xx1")
    builder.add_layer(circuit, cirq.ZZ, "zz1")

    # Finally, prepare the readout qubit.
    circuit.append(cirq.H(readout))

    return circuit, cirq.Z(readout)
model_circuit, model_readout = create_quantum_model()

2.2 Bungkus model-sirkuit dalam model tfq-keras

Bangun model Keras dengan komponen kuantum. Model ini diberi makan "data kuantum", dari x_train_circ , yang mengkodekan data klasik. Ini menggunakan lapisan Sirkuit Kuantum Parametris , tfq.layers.PQC , untuk melatih sirkuit model, pada data kuantum.

Untuk mengklasifikasikan gambar-gambar ini, Farhi et al. diusulkan mengambil harapan qubit pembacaan di sirkuit parameter. Harapan mengembalikan nilai antara 1 dan -1.

# Build the Keras model.
model = tf.keras.Sequential([
    # The input is the data-circuit, encoded as a tf.string
    tf.keras.layers.Input(shape=(), dtype=tf.string),
    # The PQC layer returns the expected value of the readout gate, range [-1,1].
    tfq.layers.PQC(model_circuit, model_readout),
])

Selanjutnya, jelaskan prosedur pelatihan ke model, menggunakan metode compile .

Karena pembacaan yang diharapkan berada dalam kisaran [-1,1] , mengoptimalkan hilangnya engsel adalah hal yang wajar.

Untuk menggunakan kehilangan engsel di sini, Anda perlu melakukan dua penyesuaian kecil. Pertama-tama konversikan label, y_train_nocon , dari boolean ke [-1,1] , seperti yang diharapkan oleh hilangnya engsel.

y_train_hinge = 2.0*y_train_nocon-1.0
y_test_hinge = 2.0*y_test-1.0

Kedua, gunakan metrik hinge_accuracy yang menangani [-1, 1] dengan benar sebagai argumen y_true labels. tf.losses.BinaryAccuracy(threshold=0.0) mengharapkan y_true menjadi boolean, dan karenanya tidak dapat digunakan dengan kehilangan engsel).

def hinge_accuracy(y_true, y_pred):
    y_true = tf.squeeze(y_true) > 0.0
    y_pred = tf.squeeze(y_pred) > 0.0
    result = tf.cast(y_true == y_pred, tf.float32)

    return tf.reduce_mean(result)
model.compile(
    loss=tf.keras.losses.Hinge(),
    optimizer=tf.keras.optimizers.Adam(),
    metrics=[hinge_accuracy])
print(model.summary())
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 pqc (PQC)                   (None, 1)                 32

=================================================================
Total params: 32
Trainable params: 32
Non-trainable params: 0
_________________________________________________________________
None

Latih model kuantum

Sekarang latih modelnya—ini membutuhkan waktu sekitar 45 menit. Jika Anda tidak ingin menunggu selama itu, gunakan sebagian kecil data (set NUM_EXAMPLES=500 , di bawah). Ini tidak terlalu memengaruhi kemajuan model selama pelatihan (hanya memiliki 32 parameter, dan tidak memerlukan banyak data untuk membatasi ini). Menggunakan lebih sedikit contoh hanya mengakhiri pelatihan lebih awal (5 menit), tetapi berjalan cukup lama untuk menunjukkan bahwa itu membuat kemajuan dalam log validasi.

EPOCHS = 3
BATCH_SIZE = 32

NUM_EXAMPLES = len(x_train_tfcirc)
x_train_tfcirc_sub = x_train_tfcirc[:NUM_EXAMPLES]
y_train_hinge_sub = y_train_hinge[:NUM_EXAMPLES]

Melatih model ini untuk konvergensi harus mencapai akurasi >85% pada set pengujian.

qnn_history = model.fit(
      x_train_tfcirc_sub, y_train_hinge_sub,
      batch_size=32,
      epochs=EPOCHS,
      verbose=1,
      validation_data=(x_test_tfcirc, y_test_hinge))

qnn_results = model.evaluate(x_test_tfcirc, y_test)
Epoch 1/3
324/324 [==============================] - 68s 207ms/step - loss: 0.6745 - hinge_accuracy: 0.7719 - val_loss: 0.3959 - val_hinge_accuracy: 0.8004
Epoch 2/3
324/324 [==============================] - 68s 209ms/step - loss: 0.3964 - hinge_accuracy: 0.8291 - val_loss: 0.3498 - val_hinge_accuracy: 0.8997
Epoch 3/3
324/324 [==============================] - 66s 204ms/step - loss: 0.3599 - hinge_accuracy: 0.8854 - val_loss: 0.3395 - val_hinge_accuracy: 0.9042
62/62 [==============================] - 3s 41ms/step - loss: 0.3395 - hinge_accuracy: 0.9042

3. Jaringan saraf klasik

Sementara jaringan saraf kuantum bekerja untuk masalah MNIST yang disederhanakan ini, jaringan saraf dasar klasik dapat dengan mudah mengungguli QNN pada tugas ini. Setelah satu epoch, jaringan neural klasik dapat mencapai akurasi >98% pada set holdout.

Dalam contoh berikut, jaringan saraf klasik digunakan untuk masalah klasifikasi 3-6 menggunakan seluruh gambar 28x28 alih-alih membuat subsampling gambar. Ini dengan mudah menyatu dengan akurasi hampir 100% dari set tes.

def create_classical_model():
    # A simple model based off LeNet from https://keras.io/examples/mnist_cnn/
    model = tf.keras.Sequential()
    model.add(tf.keras.layers.Conv2D(32, [3, 3], activation='relu', input_shape=(28,28,1)))
    model.add(tf.keras.layers.Conv2D(64, [3, 3], activation='relu'))
    model.add(tf.keras.layers.MaxPooling2D(pool_size=(2, 2)))
    model.add(tf.keras.layers.Dropout(0.25))
    model.add(tf.keras.layers.Flatten())
    model.add(tf.keras.layers.Dense(128, activation='relu'))
    model.add(tf.keras.layers.Dropout(0.5))
    model.add(tf.keras.layers.Dense(1))
    return model


model = create_classical_model()
model.compile(loss=tf.keras.losses.BinaryCrossentropy(from_logits=True),
              optimizer=tf.keras.optimizers.Adam(),
              metrics=['accuracy'])

model.summary()
Model: "sequential_1"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 conv2d (Conv2D)             (None, 26, 26, 32)        320

 conv2d_1 (Conv2D)           (None, 24, 24, 64)        18496

 max_pooling2d (MaxPooling2D  (None, 12, 12, 64)       0
 )

 dropout (Dropout)           (None, 12, 12, 64)        0

 flatten (Flatten)           (None, 9216)              0

 dense (Dense)               (None, 128)               1179776

 dropout_1 (Dropout)         (None, 128)               0

 dense_1 (Dense)             (None, 1)                 129

=================================================================
Total params: 1,198,721
Trainable params: 1,198,721
Non-trainable params: 0
_________________________________________________________________
model.fit(x_train,
          y_train,
          batch_size=128,
          epochs=1,
          verbose=1,
          validation_data=(x_test, y_test))

cnn_results = model.evaluate(x_test, y_test)
95/95 [==============================] - 3s 31ms/step - loss: 0.0400 - accuracy: 0.9842 - val_loss: 0.0057 - val_accuracy: 0.9970
62/62 [==============================] - 0s 3ms/step - loss: 0.0057 - accuracy: 0.9970

Model di atas memiliki hampir 1,2 juta parameter. Untuk perbandingan yang lebih adil, coba model 37 parameter, pada gambar subsampel:

def create_fair_classical_model():
    # A simple model based off LeNet from https://keras.io/examples/mnist_cnn/
    model = tf.keras.Sequential()
    model.add(tf.keras.layers.Flatten(input_shape=(4,4,1)))
    model.add(tf.keras.layers.Dense(2, activation='relu'))
    model.add(tf.keras.layers.Dense(1))
    return model


model = create_fair_classical_model()
model.compile(loss=tf.keras.losses.BinaryCrossentropy(from_logits=True),
              optimizer=tf.keras.optimizers.Adam(),
              metrics=['accuracy'])

model.summary()
Model: "sequential_2"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 flatten_1 (Flatten)         (None, 16)                0

 dense_2 (Dense)             (None, 2)                 34

 dense_3 (Dense)             (None, 1)                 3

=================================================================
Total params: 37
Trainable params: 37
Non-trainable params: 0
_________________________________________________________________
model.fit(x_train_bin,
          y_train_nocon,
          batch_size=128,
          epochs=20,
          verbose=2,
          validation_data=(x_test_bin, y_test))

fair_nn_results = model.evaluate(x_test_bin, y_test)
Epoch 1/20
81/81 - 1s - loss: 0.6678 - accuracy: 0.6546 - val_loss: 0.6326 - val_accuracy: 0.7358 - 503ms/epoch - 6ms/step
Epoch 2/20
81/81 - 0s - loss: 0.6186 - accuracy: 0.7654 - val_loss: 0.5787 - val_accuracy: 0.7515 - 98ms/epoch - 1ms/step
Epoch 3/20
81/81 - 0s - loss: 0.5629 - accuracy: 0.7861 - val_loss: 0.5247 - val_accuracy: 0.7764 - 104ms/epoch - 1ms/step
Epoch 4/20
81/81 - 0s - loss: 0.5150 - accuracy: 0.8301 - val_loss: 0.4825 - val_accuracy: 0.8196 - 103ms/epoch - 1ms/step
Epoch 5/20
81/81 - 0s - loss: 0.4762 - accuracy: 0.8493 - val_loss: 0.4490 - val_accuracy: 0.8293 - 97ms/epoch - 1ms/step
Epoch 6/20
81/81 - 0s - loss: 0.4438 - accuracy: 0.8527 - val_loss: 0.4216 - val_accuracy: 0.8298 - 99ms/epoch - 1ms/step
Epoch 7/20
81/81 - 0s - loss: 0.4169 - accuracy: 0.8555 - val_loss: 0.3986 - val_accuracy: 0.8313 - 98ms/epoch - 1ms/step
Epoch 8/20
81/81 - 0s - loss: 0.3951 - accuracy: 0.8595 - val_loss: 0.3794 - val_accuracy: 0.8313 - 105ms/epoch - 1ms/step
Epoch 9/20
81/81 - 0s - loss: 0.3773 - accuracy: 0.8596 - val_loss: 0.3635 - val_accuracy: 0.8328 - 98ms/epoch - 1ms/step
Epoch 10/20
81/81 - 0s - loss: 0.3620 - accuracy: 0.8611 - val_loss: 0.3499 - val_accuracy: 0.8333 - 97ms/epoch - 1ms/step
Epoch 11/20
81/81 - 0s - loss: 0.3488 - accuracy: 0.8714 - val_loss: 0.3382 - val_accuracy: 0.8720 - 98ms/epoch - 1ms/step
Epoch 12/20
81/81 - 0s - loss: 0.3372 - accuracy: 0.8831 - val_loss: 0.3279 - val_accuracy: 0.8720 - 95ms/epoch - 1ms/step
Epoch 13/20
81/81 - 0s - loss: 0.3271 - accuracy: 0.8831 - val_loss: 0.3187 - val_accuracy: 0.8725 - 97ms/epoch - 1ms/step
Epoch 14/20
81/81 - 0s - loss: 0.3181 - accuracy: 0.8832 - val_loss: 0.3107 - val_accuracy: 0.8725 - 96ms/epoch - 1ms/step
Epoch 15/20
81/81 - 0s - loss: 0.3101 - accuracy: 0.8833 - val_loss: 0.3035 - val_accuracy: 0.8725 - 96ms/epoch - 1ms/step
Epoch 16/20
81/81 - 0s - loss: 0.3030 - accuracy: 0.8833 - val_loss: 0.2972 - val_accuracy: 0.8725 - 105ms/epoch - 1ms/step
Epoch 17/20
81/81 - 0s - loss: 0.2966 - accuracy: 0.8833 - val_loss: 0.2913 - val_accuracy: 0.8725 - 104ms/epoch - 1ms/step
Epoch 18/20
81/81 - 0s - loss: 0.2908 - accuracy: 0.8928 - val_loss: 0.2861 - val_accuracy: 0.8725 - 104ms/epoch - 1ms/step
Epoch 19/20
81/81 - 0s - loss: 0.2856 - accuracy: 0.8955 - val_loss: 0.2816 - val_accuracy: 0.8725 - 99ms/epoch - 1ms/step
Epoch 20/20
81/81 - 0s - loss: 0.2809 - accuracy: 0.8952 - val_loss: 0.2773 - val_accuracy: 0.8725 - 101ms/epoch - 1ms/step
62/62 [==============================] - 0s 895us/step - loss: 0.2773 - accuracy: 0.8725

4. Perbandingan

Masukan resolusi yang lebih tinggi dan model yang lebih kuat membuat masalah ini mudah untuk CNN. Sementara model klasik dengan kekuatan yang sama (~32 parameter) melatih akurasi yang sama dalam waktu yang sangat singkat. Dengan satu atau lain cara, jaringan saraf klasik dengan mudah mengungguli jaringan saraf kuantum. Untuk data klasik, sulit untuk mengalahkan jaringan saraf klasik.

qnn_accuracy = qnn_results[1]
cnn_accuracy = cnn_results[1]
fair_nn_accuracy = fair_nn_results[1]

sns.barplot(["Quantum", "Classical, full", "Classical, fair"],
            [qnn_accuracy, cnn_accuracy, fair_nn_accuracy])
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/seaborn/_decorators.py:43: FutureWarning: Pass the following variables as keyword args: x, y. From version 0.12, the only valid positional argument will be `data`, and passing other arguments without an explicit keyword will result in an error or misinterpretation.
  FutureWarning
<AxesSubplot:>

png
