Инструменты исследования

Посмотреть на TensorFlow.org Запустить в Google Colab Посмотреть исходный код на GitHub Скачать блокнот

TensorFlow Quantum привносит квантовые примитивы в экосистему TensorFlow. Теперь квантовые исследователи могут использовать инструменты TensorFlow. В этом руководстве вы более подробно рассмотрите включение TensorBoard в свои исследования в области квантовых вычислений. Используя учебник DCGAN от TensorFlow, вы быстро создадите рабочие эксперименты и визуализации, подобные тем, которые сделали Ниу и др. . В общих чертах вы будете:

  1. Обучите GAN создавать образцы, которые выглядят так, как будто они получены из квантовых цепей.
  2. Визуализируйте ход обучения, а также эволюцию распределения с течением времени.
  3. Сравните эксперимент, изучив график вычислений.
pip install tensorflow==2.7.0 tensorflow-quantum tensorboard_plugin_profile==2.4.0

# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)

<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>

#docs_infra: no_execute
%load_ext tensorboard

import datetime
import time
import cirq
import tensorflow as tf
import tensorflow_quantum as tfq
from tensorflow.keras import layers

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit

2022-02-04 12:46:52.770534: E tensorflow/stream_executor/cuda/cuda_driver.cc:271] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Генерация данных

Начните со сбора некоторых данных. Вы можете использовать TensorFlow Quantum для быстрого создания нескольких образцов битовых строк, которые будут основным источником данных для остальных ваших экспериментов. Как Ниу и др. вы узнаете, как легко эмулировать выборку из случайных цепей с резко уменьшенной глубиной. Во-первых, определите несколько помощников:

def generate_circuit(qubits):
    """Generate a random circuit on qubits."""
    random_circuit = cirq.generate_boixo_2018_supremacy_circuits_v2(
        qubits, cz_depth=2, seed=1234)
    return random_circuit

def generate_data(circuit, n_samples):
    """Draw n_samples samples from circuit into a tf.Tensor."""
    return tf.squeeze(tfq.layers.Sample()(circuit, repetitions=n_samples).to_tensor())

Теперь вы можете проверить схему, а также некоторые примеры данных:

qubits = cirq.GridQubit.rect(1, 5)
random_circuit_m = generate_circuit(qubits) + cirq.measure_each(*qubits)
SVGCircuit(random_circuit_m)

findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

svg

samples = cirq.sample(random_circuit_m, repetitions=10)
print('10 Random bitstrings from this circuit:')
print(samples)

10 Random bitstrings from this circuit:
(0, 0)=1000001000
(0, 1)=0000001010
(0, 2)=1010000100
(0, 3)=0010000110
(0, 4)=0110110010

Вы можете сделать то же самое в TensorFlow Quantum с помощью:

generate_data(random_circuit_m, 10)

<tf.Tensor: shape=(10, 5), dtype=int8, numpy=
array([[0, 0, 0, 0, 0],
       [0, 0, 0, 0, 0],
       [0, 0, 1, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 1, 0, 0],
       [1, 0, 0, 0, 0],
       [1, 0, 0, 1, 0],
       [1, 1, 1, 0, 0],
       [1, 1, 1, 0, 0]], dtype=int8)>

Теперь вы можете быстро генерировать тренировочные данные с помощью:

N_SAMPLES = 60000
N_QUBITS = 10
QUBITS = cirq.GridQubit.rect(1, N_QUBITS)
REFERENCE_CIRCUIT = generate_circuit(QUBITS)
all_data = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
all_data

<tf.Tensor: shape=(60000, 10), dtype=int8, numpy=
array([[0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       ...,
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1]], dtype=int8)>

Будет полезно определить некоторые вспомогательные функции для визуализации в процессе обучения. Две интересные величины для использования:

  1. Целочисленные значения образцов, чтобы вы могли создавать гистограммы распределения.
  2. Линейная оценка точности XEB для набора выборок, чтобы дать некоторое представление о том, насколько «действительно квантово случайными» являются выборки.
@tf.function
def bits_to_ints(bits):
    """Convert tensor of bitstrings to tensor of ints."""
    sigs = tf.constant([1 << i for i in range(N_QUBITS)], dtype=tf.int32)
    rounded_bits = tf.clip_by_value(tf.math.round(
        tf.cast(bits, dtype=tf.dtypes.float32)), clip_value_min=0, clip_value_max=1)
    return tf.einsum('jk,k->j', tf.cast(rounded_bits, dtype=tf.dtypes.int32), sigs)

@tf.function
def xeb_fid(bits):
    """Compute linear XEB fidelity of bitstrings."""
    final_probs = tf.squeeze(
        tf.abs(tfq.layers.State()(REFERENCE_CIRCUIT).to_tensor()) ** 2)
    nums = bits_to_ints(bits)
    return (2 ** N_QUBITS) * tf.reduce_mean(tf.gather(final_probs, nums)) - 1.0

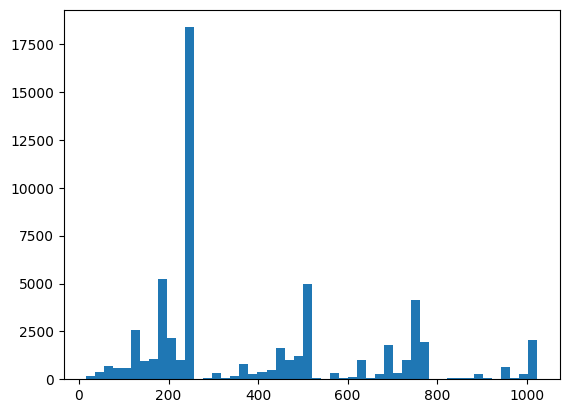

Здесь вы можете визуализировать свое распределение и проверить работоспособность с помощью XEB:

plt.hist(bits_to_ints(all_data).numpy(), 50)
plt.show()

png

xeb_fid(all_data)

<tf.Tensor: shape=(), dtype=float32, numpy=-0.0015467405>

2. Построить модель

Здесь вы можете использовать соответствующие компоненты из учебника DCGAN для квантового случая. Вместо создания цифр MNIST новый GAN будет использоваться для создания выборок битовой строки длиной N_QUBITS

LATENT_DIM = 100
def make_generator_model():
    """Construct generator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(LATENT_DIM,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(N_QUBITS, activation='relu'))

    return model

def make_discriminator_model():
    """Constrcut discriminator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(N_QUBITS,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(32, activation='relu'))
    model.add(layers.Dense(1))

    return model

Затем создайте экземпляры моделей генератора и дискриминатора, определите потери и создайте функцию train_step для использования в основном цикле обучения:

discriminator = make_discriminator_model()
generator = make_generator_model()

cross_entropy = tf.keras.losses.BinaryCrossentropy(from_logits=True)
def discriminator_loss(real_output, fake_output):
    """Compute discriminator loss."""
    real_loss = cross_entropy(tf.ones_like(real_output), real_output)
    fake_loss = cross_entropy(tf.zeros_like(fake_output), fake_output)
    total_loss = real_loss + fake_loss
    return total_loss

def generator_loss(fake_output):
    """Compute generator loss."""
    return cross_entropy(tf.ones_like(fake_output), fake_output)

generator_optimizer = tf.keras.optimizers.Adam(1e-4)
discriminator_optimizer = tf.keras.optimizers.Adam(1e-4)

BATCH_SIZE=256

@tf.function
def train_step(images):
    """Run train step on provided image batch."""
    noise = tf.random.normal([BATCH_SIZE, LATENT_DIM])
    with tf.GradientTape() as gen_tape, tf.GradientTape() as disc_tape:
        generated_images = generator(noise, training=True)

        real_output = discriminator(images, training=True)
        fake_output = discriminator(generated_images, training=True)

        gen_loss = generator_loss(fake_output)
        disc_loss = discriminator_loss(real_output, fake_output)

    gradients_of_generator = gen_tape.gradient(
        gen_loss, generator.trainable_variables)
    gradients_of_discriminator = disc_tape.gradient(
        disc_loss, discriminator.trainable_variables)

    generator_optimizer.apply_gradients(
        zip(gradients_of_generator, generator.trainable_variables))
    discriminator_optimizer.apply_gradients(
        zip(gradients_of_discriminator, discriminator.trainable_variables))

    return gen_loss, disc_loss

Теперь, когда у вас есть все строительные блоки, необходимые для вашей модели, вы можете настроить функцию обучения, включающую визуализацию TensorBoard. Сначала настройте средство записи файлов TensorBoard:

logdir = "tb_logs/" + datetime.datetime.now().strftime("%Y%m%d-%H%M%S")
file_writer = tf.summary.create_file_writer(logdir + "/metrics")
file_writer.set_as_default()

Используя модуль tf.summary , теперь вы можете включить scalar , histogram (а также другую) регистрацию в TensorBoard внутри основной функции train :

def train(dataset, epochs, start_epoch=1):
    """Launch full training run for the given number of epochs."""
    # Log original training distribution.
    tf.summary.histogram('Training Distribution', data=bits_to_ints(dataset), step=0)

    batched_data = tf.data.Dataset.from_tensor_slices(dataset).shuffle(N_SAMPLES).batch(512)
    t = time.time()
    for epoch in range(start_epoch, start_epoch + epochs):
        for i, image_batch in enumerate(batched_data):
            # Log batch-wise loss.
            gl, dl = train_step(image_batch)
            tf.summary.scalar(
                'Generator loss', data=gl, step=epoch * len(batched_data) + i)
            tf.summary.scalar(
                'Discriminator loss', data=dl, step=epoch * len(batched_data) + i)

        # Log full dataset XEB Fidelity and generated distribution.
        generated_samples = generator(tf.random.normal([N_SAMPLES, 100]))
        tf.summary.scalar(
        'Generator XEB Fidelity Estimate', data=xeb_fid(generated_samples), step=epoch)
        tf.summary.histogram(
        'Generator distribution', data=bits_to_ints(generated_samples), step=epoch)
        # Log new samples drawn from this particular random circuit.
        random_new_distribution = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
        tf.summary.histogram(
        'New round of True samples', data=bits_to_ints(random_new_distribution), step=epoch)

        if epoch % 10 == 0:
            print('Epoch {}, took {}(s)'.format(epoch, time.time() - t))
            t = time.time()

3. Визуализируйте тренировку и производительность

Панель инструментов TensorBoard теперь можно запустить с помощью:

#docs_infra: no_execute
%tensorboard --logdir tb_logs/

При вызове train панель инструментов TensoBoard будет автоматически обновляться со всей сводной статистикой, предоставленной в цикле обучения.

train(all_data, epochs=50)

Epoch 10, took 9.325464487075806(s)
Epoch 20, took 7.684147119522095(s)
Epoch 30, took 7.508770704269409(s)
Epoch 40, took 7.5157341957092285(s)
Epoch 50, took 7.533370494842529(s)

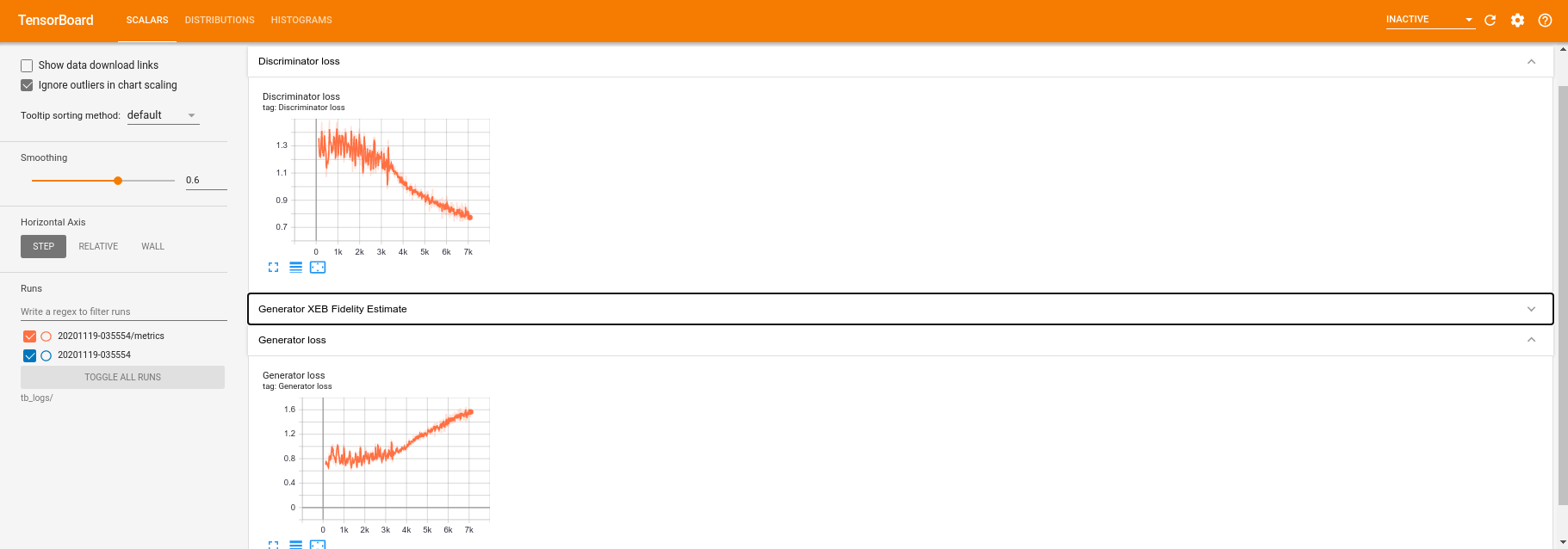

Во время обучения (и после его завершения) вы можете исследовать скалярные величины:

Перейдя на вкладку гистограммы, вы также можете увидеть, насколько хорошо сеть генератора воссоздает выборки из квантового распределения:

В дополнение к мониторингу в режиме реального времени сводной статистики, связанной с вашим экспериментом, TensorBoard также может помочь вам профилировать ваши эксперименты для выявления узких мест в производительности. Чтобы повторно запустить модель с мониторингом производительности, вы можете сделать следующее:

tf.profiler.experimental.start(logdir)
train(all_data, epochs=10, start_epoch=50)
tf.profiler.experimental.stop()

Epoch 50, took 0.8879530429840088(s)

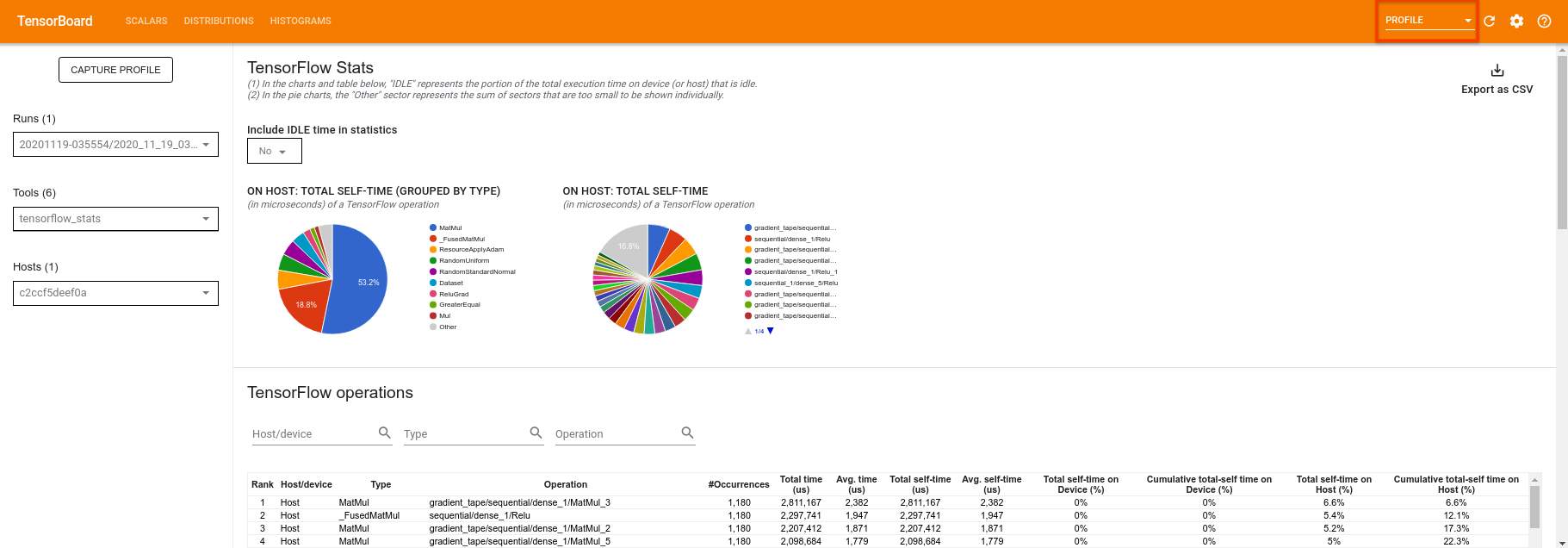

TensorBoard профилирует весь код между tf.profiler.experimental.start и tf.profiler.experimental.stop . Затем эти данные профиля можно просмотреть на странице profile TensorBoard:

Попробуйте увеличить глубину или поэкспериментировать с различными классами квантовых схем. Ознакомьтесь со всеми другими замечательными функциями TensorBoard , такими как настройка гиперпараметров , которые вы можете использовать в своих экспериментах TensorFlow Quantum.
