Reconnaissance audio simple : Reconnaître les mots-clés

Restez organisé à l'aide des collections Enregistrez et classez les contenus selon vos préférences.

Voir sur TensorFlow.org Exécuter dans Google Colab Voir la source sur GitHub Télécharger le cahier

Ce didacticiel montre comment prétraiter des fichiers audio au format WAV et créer et former un modèle de base de reconnaissance vocale automatique (ASR) pour reconnaître dix mots différents. Vous utiliserez une partie de l'ensemble de données Speech Commands ( Warden, 2018 ), qui contient de courts clips audio (d'une seconde ou moins) de commandes, telles que "bas", "aller", "gauche", "non", " droite", "stop", "haut" et "oui".

Les systèmes de reconnaissance vocale et audio du monde réel sont complexes. Mais, comme la classification d'images avec le jeu de données MNIST , ce didacticiel devrait vous donner une compréhension de base des techniques impliquées.

Installer

Importez les modules et les dépendances nécessaires. Notez que vous utiliserez seaborn pour la visualisation dans ce didacticiel.

import os
import pathlib

import matplotlib.pyplot as plt
import numpy as np
import seaborn as sns
import tensorflow as tf

from tensorflow.keras import layers
from tensorflow.keras import models
from IPython import display

# Set the seed value for experiment reproducibility.
seed = 42
tf.random.set_seed(seed)
np.random.seed(seed)

Importer le mini jeu de données Speech Commands

Pour gagner du temps lors du chargement des données, vous travaillerez avec une version réduite du jeu de données Speech Commands. L'ensemble de données original se compose de plus de 105 000 fichiers audio au format de fichier audio WAV (Waveform) de personnes prononçant 35 mots différents. Ces données ont été collectées par Google et publiées sous une licence CC BY.

Téléchargez et extrayez le fichier mini_speech_commands.zip contenant les plus petits jeux de données Speech Commands avec tf.keras.utils.get_file :

DATASET_PATH = 'data/mini_speech_commands'

data_dir = pathlib.Path(DATASET_PATH)
if not data_dir.exists():
  tf.keras.utils.get_file(
      'mini_speech_commands.zip',
      origin="http://storage.googleapis.com/download.tensorflow.org/data/mini_speech_commands.zip",
      extract=True,
      cache_dir='.', cache_subdir='data')
Downloading data from http://storage.googleapis.com/download.tensorflow.org/data/mini_speech_commands.zip
182083584/182082353 [==============================] - 1s 0us/step
182091776/182082353 [==============================] - 1s 0us/step

Les clips audio du jeu de données sont stockés dans huit dossiers correspondant à chaque commande vocale : no , yes , down , go , left , up , right et stop :

commands = np.array(tf.io.gfile.listdir(str(data_dir)))
commands = commands[commands != 'README.md']
print('Commands:', commands)
Commands: ['stop' 'left' 'no' 'go' 'yes' 'down' 'right' 'up']

Extrayez les clips audio dans une liste appelée filenames et mélangez-la :

filenames = tf.io.gfile.glob(str(data_dir) + '/*/*')
filenames = tf.random.shuffle(filenames)
num_samples = len(filenames)
print('Number of total examples:', num_samples)
print('Number of examples per label:',
      len(tf.io.gfile.listdir(str(data_dir/commands[0]))))
print('Example file tensor:', filenames[0])
Number of total examples: 8000
Number of examples per label: 1000
Example file tensor: tf.Tensor(b'data/mini_speech_commands/yes/db72a474_nohash_0.wav', shape=(), dtype=string)

Divisez les noms de filenames en ensembles d'entraînement, de validation et de test en utilisant un ratio de 80:10:10, respectivement :

train_files = filenames[:6400]
val_files = filenames[6400: 6400 + 800]
test_files = filenames[-800:]

print('Training set size', len(train_files))
print('Validation set size', len(val_files))
print('Test set size', len(test_files))
Training set size 6400
Validation set size 800
Test set size 800

Lire les fichiers audio et leurs étiquettes

Dans cette section, vous allez prétraiter l'ensemble de données, en créant des tenseurs décodés pour les formes d'onde et les étiquettes correspondantes. Noter que:

  • Chaque fichier WAV contient des données de séries chronologiques avec un nombre défini d'échantillons par seconde.
  • Chaque échantillon représente l' amplitude du signal audio à ce moment précis.
  • Dans un système 16 bits , comme les fichiers WAV du jeu de données Mini Speech Commands, les valeurs d'amplitude vont de -32 768 à 32 767.
  • Le taux d'échantillonnage pour cet ensemble de données est de 16 kHz.

La forme du tenseur renvoyé par tf.audio.decode_wav est [samples, channels] , où channels est 1 pour mono ou 2 pour stéréo. Le jeu de données mini Speech Commands ne contient que des enregistrements mono.

test_file = tf.io.read_file(DATASET_PATH+'/down/0a9f9af7_nohash_0.wav')
test_audio, _ = tf.audio.decode_wav(contents=test_file)
test_audio.shape
TensorShape([13654, 1])

Définissons maintenant une fonction qui prétraite les fichiers audio WAV bruts de l'ensemble de données en tenseurs audio :

def decode_audio(audio_binary):
  # Decode WAV-encoded audio files to `float32` tensors, normalized
  # to the [-1.0, 1.0] range. Return `float32` audio and a sample rate.
  audio, _ = tf.audio.decode_wav(contents=audio_binary)
  # Since all the data is single channel (mono), drop the `channels`
  # axis from the array.
  return tf.squeeze(audio, axis=-1)

Définissez une fonction qui crée des étiquettes à l'aide des répertoires parents pour chaque fichier :

  • Divisez les chemins de fichiers en tf.RaggedTensor s (tenseurs aux dimensions irrégulières, avec des tranches pouvant avoir des longueurs différentes).
def get_label(file_path):
  parts = tf.strings.split(
      input=file_path,
      sep=os.path.sep)
  # Note: You'll use indexing here instead of tuple unpacking to enable this
  # to work in a TensorFlow graph.
  return parts[-2]

Définissez une autre fonction d'assistance — get_waveform_and_label — qui rassemble le tout :

  • L'entrée est le nom du fichier audio WAV.
  • La sortie est un tuple contenant l'audio et les tenseurs d'étiquettes prêts pour l'apprentissage supervisé.
def get_waveform_and_label(file_path):
  label = get_label(file_path)
  audio_binary = tf.io.read_file(file_path)
  waveform = decode_audio(audio_binary)
  return waveform, label

Créez l'ensemble d'entraînement pour extraire les paires d'étiquettes audio :

Vous créerez les ensembles de validation et de test à l'aide d'une procédure similaire ultérieurement.

AUTOTUNE = tf.data.AUTOTUNE

files_ds = tf.data.Dataset.from_tensor_slices(train_files)

waveform_ds = files_ds.map(
    map_func=get_waveform_and_label,
    num_parallel_calls=AUTOTUNE)

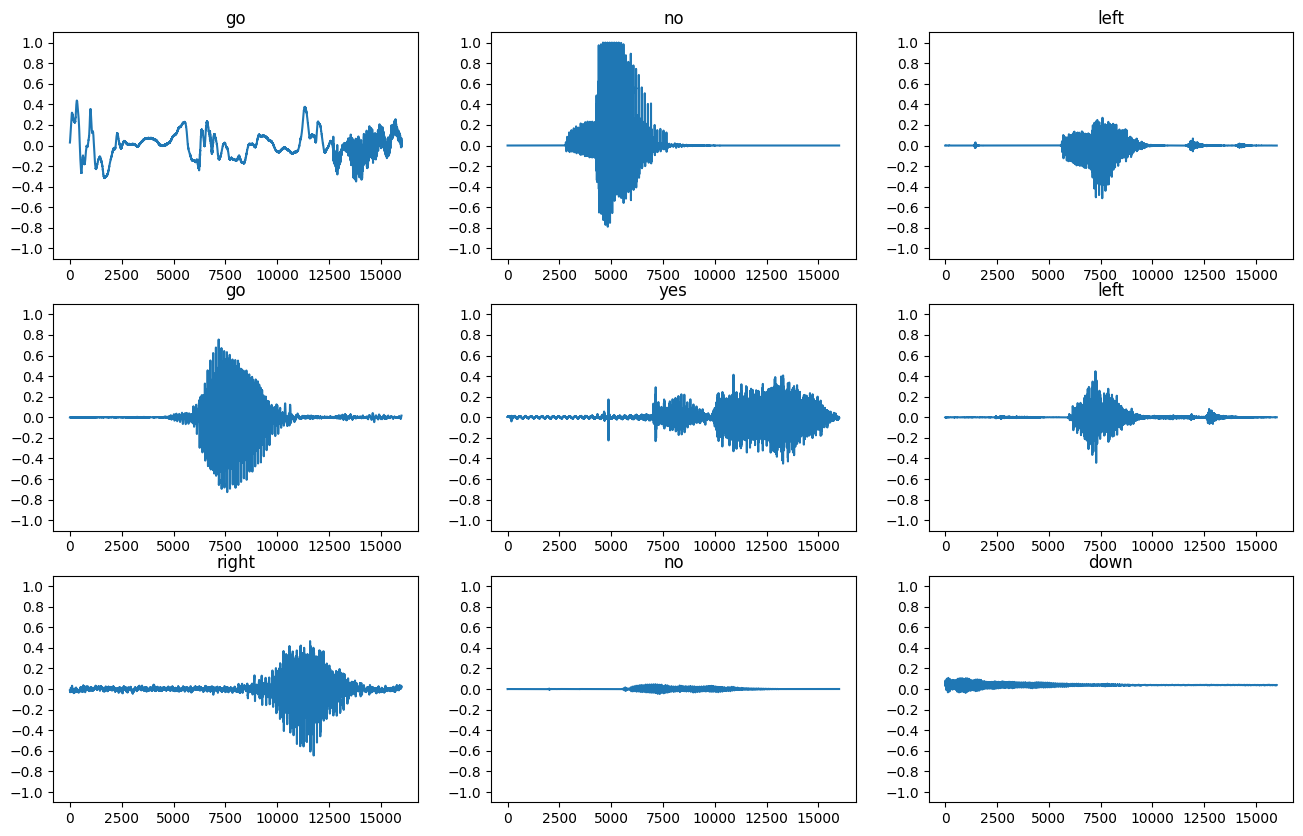

Traçons quelques formes d'onde audio :

rows = 3
cols = 3
n = rows * cols
fig, axes = plt.subplots(rows, cols, figsize=(10, 12))

for i, (audio, label) in enumerate(waveform_ds.take(n)):
  r = i // cols
  c = i % cols
  ax = axes[r][c]
  ax.plot(audio.numpy())
  ax.set_yticks(np.arange(-1.2, 1.2, 0.2))
  label = label.numpy().decode('utf-8')
  ax.set_title(label)

plt.show()

png

Convertir des formes d'onde en spectrogrammes

Les formes d'onde du jeu de données sont représentées dans le domaine temporel. Ensuite, vous transformerez les formes d'onde des signaux du domaine temporel en signaux du domaine temps-fréquence en calculant la transformée de Fourier à court terme (STFT) pour convertir les formes d'onde en spectrogrammes , qui montrent les changements de fréquence au fil du temps et peuvent être représentés sous forme d'images 2D. Vous alimenterez les images du spectrogramme dans votre réseau de neurones pour entraîner le modèle.

Une transformée de Fourier ( tf.signal.fft ) convertit un signal en ses fréquences composantes, mais perd toutes les informations temporelles. En comparaison, STFT ( tf.signal.stft ) divise le signal en fenêtres de temps et exécute une transformée de Fourier sur chaque fenêtre, en préservant certaines informations temporelles et en renvoyant un tenseur 2D sur lequel vous pouvez exécuter des convolutions standard.

Créez une fonction utilitaire pour convertir les formes d'onde en spectrogrammes :

  • Les formes d'onde doivent avoir la même longueur, de sorte que lorsque vous les convertissez en spectrogrammes, les résultats aient des dimensions similaires. Cela peut être fait en remplissant simplement de zéro les clips audio qui durent moins d'une seconde (en utilisant tf.zeros ).
  • Lors de l'appel tf.signal.stft , choisissez les paramètres frame_length et frame_step sorte que "l'image" du spectrogramme généré soit presque carrée. Pour plus d'informations sur le choix des paramètres STFT, reportez-vous à cette vidéo Coursera sur le traitement du signal audio et STFT.
  • Le STFT produit un tableau de nombres complexes représentant l'amplitude et la phase. Cependant, dans ce didacticiel, vous n'utiliserez que la magnitude, que vous pouvez dériver en appliquant tf.abs sur la sortie de tf.signal.stft .
def get_spectrogram(waveform):
  # Zero-padding for an audio waveform with less than 16,000 samples.
  input_len = 16000
  waveform = waveform[:input_len]
  zero_padding = tf.zeros(
      [16000] - tf.shape(waveform),
      dtype=tf.float32)
  # Cast the waveform tensors' dtype to float32.
  waveform = tf.cast(waveform, dtype=tf.float32)
  # Concatenate the waveform with `zero_padding`, which ensures all audio
  # clips are of the same length.
  equal_length = tf.concat([waveform, zero_padding], 0)
  # Convert the waveform to a spectrogram via a STFT.
  spectrogram = tf.signal.stft(
      equal_length, frame_length=255, frame_step=128)
  # Obtain the magnitude of the STFT.
  spectrogram = tf.abs(spectrogram)
  # Add a `channels` dimension, so that the spectrogram can be used
  # as image-like input data with convolution layers (which expect
  # shape (`batch_size`, `height`, `width`, `channels`).
  spectrogram = spectrogram[..., tf.newaxis]
  return spectrogram

Ensuite, commencez à explorer les données. Imprimez les formes de la forme d'onde tensorilée d'un exemple et le spectrogramme correspondant, et lisez l'audio d'origine :

for waveform, label in waveform_ds.take(1):
  label = label.numpy().decode('utf-8')
  spectrogram = get_spectrogram(waveform)

print('Label:', label)
print('Waveform shape:', waveform.shape)
print('Spectrogram shape:', spectrogram.shape)
print('Audio playback')
display.display(display.Audio(waveform, rate=16000))
Label: yes
Waveform shape: (16000,)
Spectrogram shape: (124, 129, 1)
Audio playback

Maintenant, définissez une fonction pour afficher un spectrogramme :

def plot_spectrogram(spectrogram, ax):
  if len(spectrogram.shape) > 2:
    assert len(spectrogram.shape) == 3
    spectrogram = np.squeeze(spectrogram, axis=-1)
  # Convert the frequencies to log scale and transpose, so that the time is
  # represented on the x-axis (columns).
  # Add an epsilon to avoid taking a log of zero.
  log_spec = np.log(spectrogram.T + np.finfo(float).eps)
  height = log_spec.shape[0]
  width = log_spec.shape[1]
  X = np.linspace(0, np.size(spectrogram), num=width, dtype=int)
  Y = range(height)
  ax.pcolormesh(X, Y, log_spec)

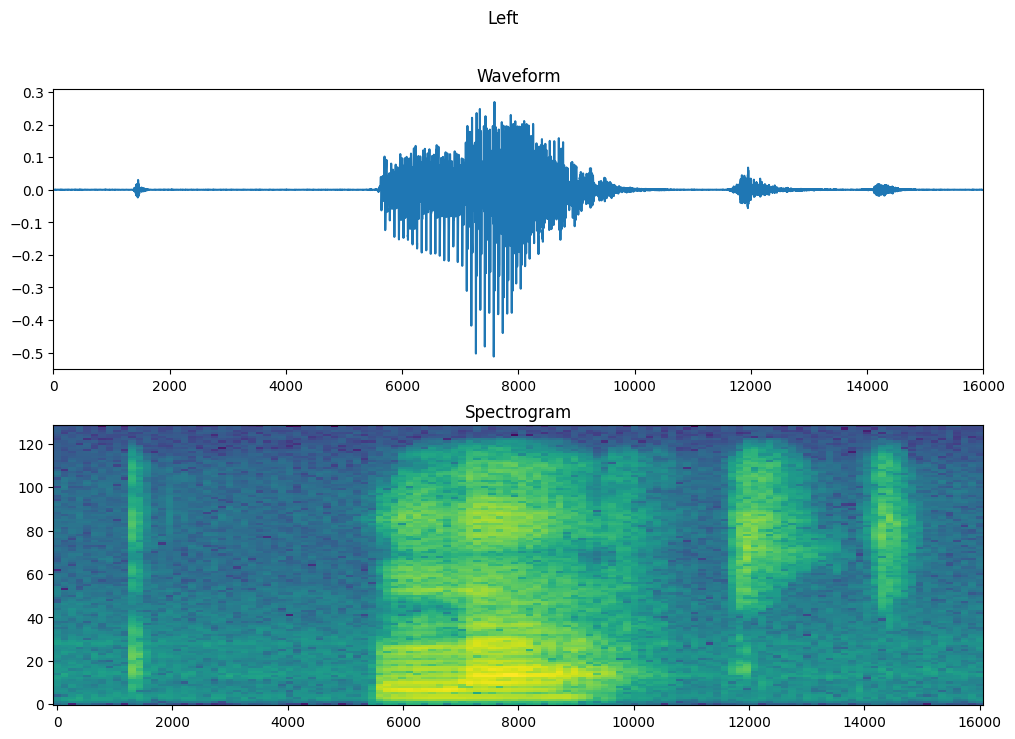

Tracez la forme d'onde de l'exemple dans le temps et le spectrogramme correspondant (fréquences dans le temps) :

fig, axes = plt.subplots(2, figsize=(12, 8))
timescale = np.arange(waveform.shape[0])
axes[0].plot(timescale, waveform.numpy())
axes[0].set_title('Waveform')
axes[0].set_xlim([0, 16000])

plot_spectrogram(spectrogram.numpy(), axes[1])
axes[1].set_title('Spectrogram')
plt.show()

png

Maintenant, définissez une fonction qui transforme l'ensemble de données de forme d'onde en spectrogrammes et leurs étiquettes correspondantes en identifiants entiers :

def get_spectrogram_and_label_id(audio, label):
  spectrogram = get_spectrogram(audio)
  label_id = tf.argmax(label == commands)
  return spectrogram, label_id

get_spectrogram_and_label_id sur les éléments de l'ensemble de données avec Dataset.map :

spectrogram_ds = waveform_ds.map(
  map_func=get_spectrogram_and_label_id,
  num_parallel_calls=AUTOTUNE)

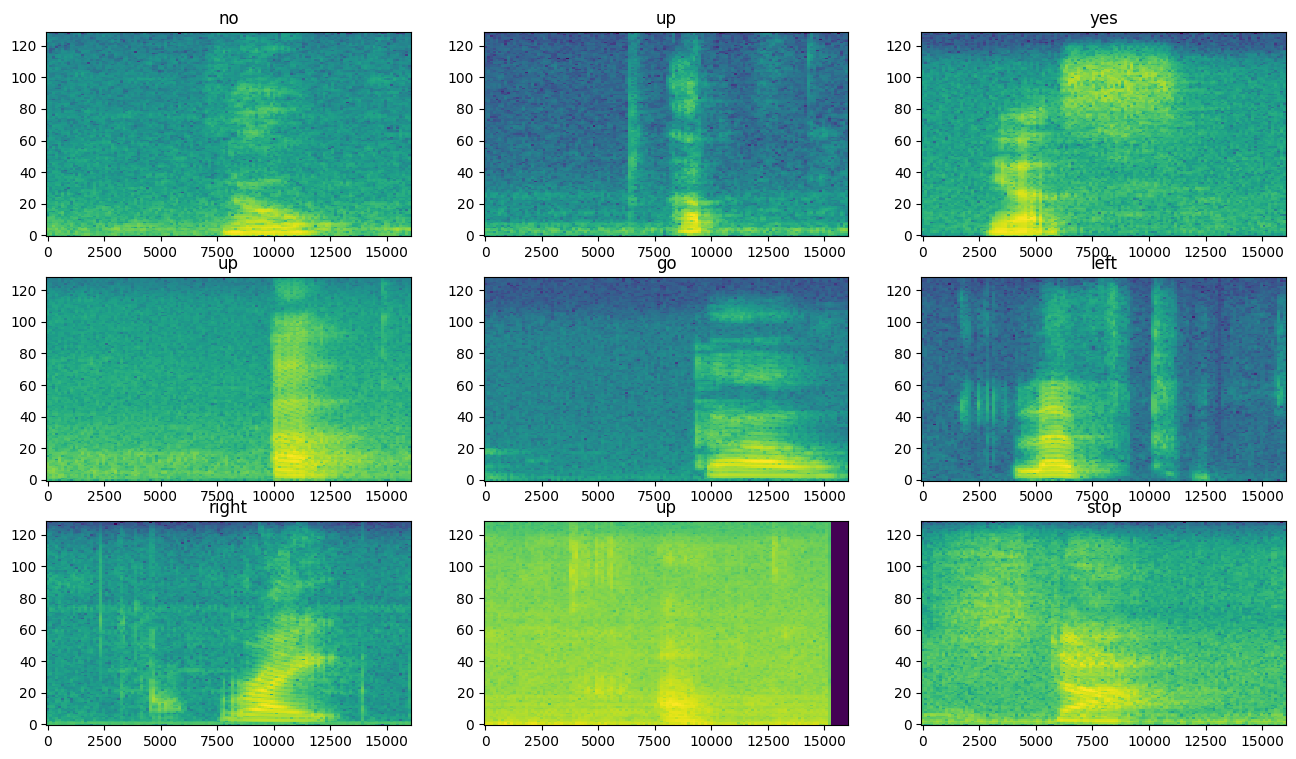

Examinez les spectrogrammes pour différents exemples de l'ensemble de données :

rows = 3
cols = 3
n = rows*cols
fig, axes = plt.subplots(rows, cols, figsize=(10, 10))

for i, (spectrogram, label_id) in enumerate(spectrogram_ds.take(n)):
  r = i // cols
  c = i % cols
  ax = axes[r][c]
  plot_spectrogram(spectrogram.numpy(), ax)
  ax.set_title(commands[label_id.numpy()])
  ax.axis('off')

plt.show()

png

Construire et entraîner le modèle

Répétez le prétraitement de l'ensemble d'entraînement sur les ensembles de validation et de test :

def preprocess_dataset(files):
  files_ds = tf.data.Dataset.from_tensor_slices(files)
  output_ds = files_ds.map(
      map_func=get_waveform_and_label,
      num_parallel_calls=AUTOTUNE)
  output_ds = output_ds.map(
      map_func=get_spectrogram_and_label_id,
      num_parallel_calls=AUTOTUNE)
  return output_ds
train_ds = spectrogram_ds
val_ds = preprocess_dataset(val_files)
test_ds = preprocess_dataset(test_files)

Regroupez les ensembles d'entraînement et de validation pour l'entraînement du modèle :

batch_size = 64
train_ds = train_ds.batch(batch_size)
val_ds = val_ds.batch(batch_size)

Ajoutez les opérations Dataset.cache et Dataset.prefetch pour réduire la latence de lecture lors de l'entraînement du modèle :

train_ds = train_ds.cache().prefetch(AUTOTUNE)
val_ds = val_ds.cache().prefetch(AUTOTUNE)

Pour le modèle, vous utiliserez un simple réseau de neurones à convolution (CNN), puisque vous avez transformé les fichiers audio en images de spectrogramme.

Votre modèle tf.keras.Sequential utilisera les couches de prétraitement Keras suivantes :

Pour la couche de Normalization , sa méthode adapt devrait d'abord être appelée sur les données d'apprentissage afin de calculer des statistiques agrégées (c'est-à-dire la moyenne et l'écart type).

for spectrogram, _ in spectrogram_ds.take(1):
  input_shape = spectrogram.shape
print('Input shape:', input_shape)
num_labels = len(commands)

# Instantiate the `tf.keras.layers.Normalization` layer.
norm_layer = layers.Normalization()
# Fit the state of the layer to the spectrograms
# with `Normalization.adapt`.
norm_layer.adapt(data=spectrogram_ds.map(map_func=lambda spec, label: spec))

model = models.Sequential([
    layers.Input(shape=input_shape),
    # Downsample the input.
    layers.Resizing(32, 32),
    # Normalize.
    norm_layer,
    layers.Conv2D(32, 3, activation='relu'),
    layers.Conv2D(64, 3, activation='relu'),
    layers.MaxPooling2D(),
    layers.Dropout(0.25),
    layers.Flatten(),
    layers.Dense(128, activation='relu'),
    layers.Dropout(0.5),
    layers.Dense(num_labels),
])

model.summary()
Input shape: (124, 129, 1)
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 resizing (Resizing)         (None, 32, 32, 1)         0

 normalization (Normalizatio  (None, 32, 32, 1)        3
 n)

 conv2d (Conv2D)             (None, 30, 30, 32)        320

 conv2d_1 (Conv2D)           (None, 28, 28, 64)        18496

 max_pooling2d (MaxPooling2D  (None, 14, 14, 64)       0
 )

 dropout (Dropout)           (None, 14, 14, 64)        0

 flatten (Flatten)           (None, 12544)             0

 dense (Dense)               (None, 128)               1605760

 dropout_1 (Dropout)         (None, 128)               0

 dense_1 (Dense)             (None, 8)                 1032

=================================================================
Total params: 1,625,611
Trainable params: 1,625,608
Non-trainable params: 3
_________________________________________________________________

Configurez le modèle Keras avec l'optimiseur Adam et la perte d'entropie croisée :

model.compile(
    optimizer=tf.keras.optimizers.Adam(),
    loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
    metrics=['accuracy'],
)

Entraînez le modèle sur 10 époques à des fins de démonstration :

EPOCHS = 10
history = model.fit(
    train_ds,
    validation_data=val_ds,
    epochs=EPOCHS,
    callbacks=tf.keras.callbacks.EarlyStopping(verbose=1, patience=2),
)
Epoch 1/10
100/100 [==============================] - 6s 41ms/step - loss: 1.7503 - accuracy: 0.3630 - val_loss: 1.2850 - val_accuracy: 0.5763
Epoch 2/10
100/100 [==============================] - 0s 5ms/step - loss: 1.2101 - accuracy: 0.5698 - val_loss: 0.9314 - val_accuracy: 0.6913
Epoch 3/10
100/100 [==============================] - 0s 5ms/step - loss: 0.9336 - accuracy: 0.6703 - val_loss: 0.7529 - val_accuracy: 0.7325
Epoch 4/10
100/100 [==============================] - 0s 5ms/step - loss: 0.7503 - accuracy: 0.7397 - val_loss: 0.6721 - val_accuracy: 0.7713
Epoch 5/10
100/100 [==============================] - 0s 5ms/step - loss: 0.6367 - accuracy: 0.7741 - val_loss: 0.6061 - val_accuracy: 0.7975
Epoch 6/10
100/100 [==============================] - 0s 5ms/step - loss: 0.5650 - accuracy: 0.7987 - val_loss: 0.5489 - val_accuracy: 0.8125
Epoch 7/10
100/100 [==============================] - 0s 5ms/step - loss: 0.5099 - accuracy: 0.8183 - val_loss: 0.5344 - val_accuracy: 0.8238
Epoch 8/10
100/100 [==============================] - 0s 5ms/step - loss: 0.4560 - accuracy: 0.8392 - val_loss: 0.5194 - val_accuracy: 0.8288
Epoch 9/10
100/100 [==============================] - 0s 5ms/step - loss: 0.4101 - accuracy: 0.8547 - val_loss: 0.4809 - val_accuracy: 0.8388
Epoch 10/10
100/100 [==============================] - 0s 5ms/step - loss: 0.3905 - accuracy: 0.8589 - val_loss: 0.4973 - val_accuracy: 0.8363

Traçons les courbes de perte d'entraînement et de validation pour vérifier comment votre modèle s'est amélioré pendant l'entraînement :

metrics = history.history
plt.plot(history.epoch, metrics['loss'], metrics['val_loss'])
plt.legend(['loss', 'val_loss'])
plt.show()

png

Évaluer les performances du modèle

Exécutez le modèle sur l'ensemble de test et vérifiez les performances du modèle :

test_audio = []
test_labels = []

for audio, label in test_ds:
  test_audio.append(audio.numpy())
  test_labels.append(label.numpy())

test_audio = np.array(test_audio)
test_labels = np.array(test_labels)
y_pred = np.argmax(model.predict(test_audio), axis=1)
y_true = test_labels

test_acc = sum(y_pred == y_true) / len(y_true)
print(f'Test set accuracy: {test_acc:.0%}')
Test set accuracy: 85%

Afficher une matrice de confusion

Utilisez une matrice de confusion pour vérifier dans quelle mesure le modèle a classé chacune des commandes dans l'ensemble de test :

confusion_mtx = tf.math.confusion_matrix(y_true, y_pred)
plt.figure(figsize=(10, 8))
sns.heatmap(confusion_mtx,
            xticklabels=commands,
            yticklabels=commands,
            annot=True, fmt='g')
plt.xlabel('Prediction')
plt.ylabel('Label')
plt.show()

png

Exécuter l'inférence sur un fichier audio

Enfin, vérifiez la sortie de prédiction du modèle à l'aide d'un fichier audio d'entrée de quelqu'un qui dit "non". Quelle est la performance de votre modèle ?

sample_file = data_dir/'no/01bb6a2a_nohash_0.wav'

sample_ds = preprocess_dataset([str(sample_file)])

for spectrogram, label in sample_ds.batch(1):
  prediction = model(spectrogram)
  plt.bar(commands, tf.nn.softmax(prediction[0]))
  plt.title(f'Predictions for "{commands[label[0]]}"')
  plt.show()

png

Comme le suggère la sortie, votre modèle devrait avoir reconnu la commande audio comme "non".

Prochaines étapes

Ce didacticiel a montré comment effectuer une simple classification audio/reconnaissance automatique de la parole à l'aide d'un réseau de neurones convolutifs avec TensorFlow et Python. Pour en savoir plus, consultez les ressources suivantes :
