Модели тонкой настройки для обнаружения болезней растений

Посмотреть на TensorFlow.org

Запустить в Google Colab

Посмотреть на GitHub

Скачать блокнот

Посмотреть модели концентраторов TF

В этой записной книжке показано, как точно настроить модели CropNet из TensorFlow Hub на наборе данных из TFDS или на вашем собственном наборе данных для обнаружения болезней сельскохозяйственных культур.

Ты будешь:

• Загрузите набор данных маниоки TFDS или свои собственные данные
• Обогатите данные неизвестными (отрицательными) примерами, чтобы получить более надежную модель.
• Применение дополнений изображения к данным
• Загрузите и настройте модель CropNet из TF Hub.
• Экспортируйте модель TFLite, готовую к развертыванию в вашем приложении напрямую с помощью Task Library , MLKit или TFLite.

Импорт и зависимости

Прежде чем начать, вам необходимо установить некоторые необходимые зависимости, такие как Model Maker и последнюю версию наборов данных TensorFlow.

pip install --use-deprecated=legacy-resolver tflite-model-maker
pip install -U tensorflow-datasets

import matplotlib.pyplot as plt
import os
import seaborn as sns

import tensorflow as tf
import tensorflow_datasets as tfds

from tensorflow_examples.lite.model_maker.core.export_format import ExportFormat
from tensorflow_examples.lite.model_maker.core.task import image_preprocessing

from tflite_model_maker import image_classifier
from tflite_model_maker import ImageClassifierDataLoader
from tflite_model_maker.image_classifier import ModelSpec

/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow_addons/utils/ensure_tf_install.py:67: UserWarning: Tensorflow Addons supports using Python ops for all Tensorflow versions above or equal to 2.5.0 and strictly below 2.8.0 (nightly versions are not supported).
 The versions of TensorFlow you are currently using is 2.8.0-rc1 and is not supported.
Some things might work, some things might not.
If you were to encounter a bug, do not file an issue.
If you want to make sure you're using a tested and supported configuration, either change the TensorFlow version or the TensorFlow Addons's version.
You can find the compatibility matrix in TensorFlow Addon's readme:
https://github.com/tensorflow/addons
  UserWarning,
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/numba/core/errors.py:154: UserWarning: Insufficiently recent colorama version found. Numba requires colorama >= 0.3.9
  warnings.warn(msg)

Загрузите набор данных TFDS для точной настройки

Давайте воспользуемся общедоступным набором данных о болезни листьев маниоки из TFDS.

tfds_name = 'cassava'
(ds_train, ds_validation, ds_test), ds_info = tfds.load(
    name=tfds_name,
    split=['train', 'validation', 'test'],
    with_info=True,
    as_supervised=True)
TFLITE_NAME_PREFIX = tfds_name

Или же загрузите свои собственные данные для точной настройки.

Вместо использования набора данных TFDS вы также можете тренироваться на своих собственных данных. Этот фрагмент кода показывает, как загрузить собственный набор данных. См. эту ссылку для поддерживаемой структуры данных. Здесь приведен пример с использованием общедоступного набора данных о болезни листьев маниоки .

# data_root_dir = tf.keras.utils.get_file(
#     'cassavaleafdata.zip',
#     'https://storage.googleapis.com/emcassavadata/cassavaleafdata.zip',
#     extract=True)
# data_root_dir = os.path.splitext(data_root_dir)[0]  # Remove the .zip extension

# builder = tfds.ImageFolder(data_root_dir)

# ds_info = builder.info
# ds_train = builder.as_dataset(split='train', as_supervised=True)
# ds_validation = builder.as_dataset(split='validation', as_supervised=True)
# ds_test = builder.as_dataset(split='test', as_supervised=True)

Визуализируйте образцы из разделения поезда

Давайте рассмотрим несколько примеров из набора данных, включая идентификатор класса и имя класса для образцов изображений и их меток.

_ = tfds.show_examples(ds_train, ds_info)

Добавьте изображения для использования в качестве неизвестных примеров из наборов данных TFDS.

Добавьте дополнительные неизвестные (отрицательные) примеры в обучающий набор данных и назначьте им новый номер метки неизвестного класса. Цель состоит в том, чтобы иметь модель, которая при использовании на практике (например, в полевых условиях) имеет возможность прогнозировать «Неизвестно», когда обнаруживает что-то неожиданное.

Ниже вы можете увидеть список наборов данных, которые будут использоваться для выборки дополнительных неизвестных изображений. Он включает в себя 3 совершенно разных набора данных для увеличения разнообразия. Одним из них является набор данных о заболеваниях листьев фасоли, так что модель подвергается воздействию больных растений, отличных от маниоки.

UNKNOWN_TFDS_DATASETS = [{
    'tfds_name': 'imagenet_v2/matched-frequency',
    'train_split': 'test[:80%]',
    'test_split': 'test[80%:]',
    'num_examples_ratio_to_normal': 1.0,
}, {
    'tfds_name': 'oxford_flowers102',
    'train_split': 'train',
    'test_split': 'test',
    'num_examples_ratio_to_normal': 1.0,
}, {
    'tfds_name': 'beans',
    'train_split': 'train',
    'test_split': 'test',
    'num_examples_ratio_to_normal': 1.0,
}]

Наборы данных UNKNOWN также загружаются из TFDS.

# Load unknown datasets.
weights = [
    spec['num_examples_ratio_to_normal'] for spec in UNKNOWN_TFDS_DATASETS
]
num_unknown_train_examples = sum(
    int(w * ds_train.cardinality().numpy()) for w in weights)
ds_unknown_train = tf.data.Dataset.sample_from_datasets([
    tfds.load(
        name=spec['tfds_name'], split=spec['train_split'],
        as_supervised=True).repeat(-1) for spec in UNKNOWN_TFDS_DATASETS
], weights).take(num_unknown_train_examples)
ds_unknown_train = ds_unknown_train.apply(
    tf.data.experimental.assert_cardinality(num_unknown_train_examples))
ds_unknown_tests = [
    tfds.load(
        name=spec['tfds_name'], split=spec['test_split'], as_supervised=True)
    for spec in UNKNOWN_TFDS_DATASETS
]
ds_unknown_test = ds_unknown_tests[0]
for ds in ds_unknown_tests[1:]:
  ds_unknown_test = ds_unknown_test.concatenate(ds)

# All examples from the unknown datasets will get a new class label number.
num_normal_classes = len(ds_info.features['label'].names)
unknown_label_value = tf.convert_to_tensor(num_normal_classes, tf.int64)
ds_unknown_train = ds_unknown_train.map(lambda image, _:
                                        (image, unknown_label_value))
ds_unknown_test = ds_unknown_test.map(lambda image, _:
                                      (image, unknown_label_value))

# Merge the normal train dataset with the unknown train dataset.
weights = [
    ds_train.cardinality().numpy(),
    ds_unknown_train.cardinality().numpy()
]
ds_train_with_unknown = tf.data.Dataset.sample_from_datasets(
    [ds_train, ds_unknown_train], [float(w) for w in weights])
ds_train_with_unknown = ds_train_with_unknown.apply(
    tf.data.experimental.assert_cardinality(sum(weights)))

print((f"Added {ds_unknown_train.cardinality().numpy()} negative examples."
       f"Training dataset has now {ds_train_with_unknown.cardinality().numpy()}"
       ' examples in total.'))

Added 16968 negative examples.Training dataset has now 22624 examples in total.

Применение дополнений

Ко всем изображениям, чтобы сделать их более разнообразными, вы примените некоторые дополнения, например, изменения в:

• Яркость
• Контраст
• Насыщенность
• оттенок
• Обрезать

Эти типы дополнений помогают сделать модель более устойчивой к изменениям входных изображений.

def random_crop_and_random_augmentations_fn(image):
  # preprocess_for_train does random crop and resize internally.
  image = image_preprocessing.preprocess_for_train(image)
  image = tf.image.random_brightness(image, 0.2)
  image = tf.image.random_contrast(image, 0.5, 2.0)
  image = tf.image.random_saturation(image, 0.75, 1.25)
  image = tf.image.random_hue(image, 0.1)
  return image


def random_crop_fn(image):
  # preprocess_for_train does random crop and resize internally.
  image = image_preprocessing.preprocess_for_train(image)
  return image


def resize_and_center_crop_fn(image):
  image = tf.image.resize(image, (256, 256))
  image = image[16:240, 16:240]
  return image


no_augment_fn = lambda image: image

train_augment_fn = lambda image, label: (
    random_crop_and_random_augmentations_fn(image), label)
eval_augment_fn = lambda image, label: (resize_and_center_crop_fn(image), label)

Чтобы применить дополнение, он использует метод map из класса Dataset.

ds_train_with_unknown = ds_train_with_unknown.map(train_augment_fn)
ds_validation = ds_validation.map(eval_augment_fn)
ds_test = ds_test.map(eval_augment_fn)
ds_unknown_test = ds_unknown_test.map(eval_augment_fn)

INFO:tensorflow:Use default resize_bicubic.
INFO:tensorflow:Use default resize_bicubic.
INFO:tensorflow:Use customized resize method bilinear
INFO:tensorflow:Use customized resize method bilinear

Оберните данные в формат, удобный для Model Maker.

Чтобы использовать эти наборы данных с Model Maker, они должны быть в классе ImageClassifierDataLoader.

label_names = ds_info.features['label'].names + ['UNKNOWN']

train_data = ImageClassifierDataLoader(ds_train_with_unknown,
                                       ds_train_with_unknown.cardinality(),
                                       label_names)
validation_data = ImageClassifierDataLoader(ds_validation,
                                            ds_validation.cardinality(),
                                            label_names)
test_data = ImageClassifierDataLoader(ds_test, ds_test.cardinality(),
                                      label_names)
unknown_test_data = ImageClassifierDataLoader(ds_unknown_test,
                                              ds_unknown_test.cardinality(),
                                              label_names)

Запустить обучение

В TensorFlow Hub есть несколько моделей для трансферного обучения.

Здесь вы можете выбрать один и продолжить экспериментировать с другими, чтобы добиться лучших результатов.

Если вы хотите попробовать еще больше моделей, вы можете добавить их из этой коллекции .

Выберите базовую модель

model_name = 'mobilenet_v3_large_100_224'

map_model_name = {
    'cropnet_cassava':
        'https://tfhub.dev/google/cropnet/feature_vector/cassava_disease_V1/1',
    'cropnet_concat':
        'https://tfhub.dev/google/cropnet/feature_vector/concat/1',
    'cropnet_imagenet':
        'https://tfhub.dev/google/cropnet/feature_vector/imagenet/1',
    'mobilenet_v3_large_100_224':
        'https://tfhub.dev/google/imagenet/mobilenet_v3_large_100_224/feature_vector/5',
}

model_handle = map_model_name[model_name]

Для точной настройки модели вы будете использовать Model Maker. Это упрощает общее решение, поскольку после обучения модели оно также преобразует ее в TFLite.

Model Maker делает это преобразование наилучшим из возможных и со всей необходимой информацией, чтобы позже легко развернуть модель на устройстве.

Спецификация модели — это то, как вы сообщаете Model Maker, какую базовую модель вы хотели бы использовать.

image_model_spec = ModelSpec(uri=model_handle)

Одной важной деталью здесь является настройка train_whole_model , которая позволит точно настроить базовую модель во время обучения. Это замедляет процесс, но конечная модель имеет более высокую точность. Настройка shuffle гарантирует, что модель увидит данные в случайном перемешанном порядке, что является лучшей практикой для обучения модели.

model = image_classifier.create(
    train_data,
    model_spec=image_model_spec,
    batch_size=128,
    learning_rate=0.03,
    epochs=5,
    shuffle=True,
    train_whole_model=True,
    validation_data=validation_data)

INFO:tensorflow:Retraining the models...
INFO:tensorflow:Retraining the models...
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 hub_keras_layer_v1v2 (HubKe  (None, 1280)             4226432
 rasLayerV1V2)

 dropout (Dropout)           (None, 1280)              0

 dense (Dense)               (None, 6)                 7686

=================================================================
Total params: 4,234,118
Trainable params: 4,209,718
Non-trainable params: 24,400
_________________________________________________________________
None
Epoch 1/5
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/keras/optimizer_v2/gradient_descent.py:102: UserWarning: The `lr` argument is deprecated, use `learning_rate` instead.
  super(SGD, self).__init__(name, **kwargs)
176/176 [==============================] - 120s 488ms/step - loss: 0.8874 - accuracy: 0.9148 - val_loss: 1.1721 - val_accuracy: 0.7935
Epoch 2/5
176/176 [==============================] - 84s 444ms/step - loss: 0.7907 - accuracy: 0.9532 - val_loss: 1.0761 - val_accuracy: 0.8100
Epoch 3/5
176/176 [==============================] - 85s 441ms/step - loss: 0.7743 - accuracy: 0.9582 - val_loss: 1.0305 - val_accuracy: 0.8444
Epoch 4/5
176/176 [==============================] - 79s 409ms/step - loss: 0.7653 - accuracy: 0.9611 - val_loss: 1.0166 - val_accuracy: 0.8422
Epoch 5/5
176/176 [==============================] - 75s 402ms/step - loss: 0.7534 - accuracy: 0.9665 - val_loss: 0.9988 - val_accuracy: 0.8555

Оцените модель на тестовом разделении

model.evaluate(test_data)

59/59 [==============================] - 10s 81ms/step - loss: 0.9956 - accuracy: 0.8594
[0.9956456422805786, 0.8594164252281189]

Чтобы еще лучше понять тонко настроенную модель, полезно проанализировать матрицу путаницы. Это покажет, как часто один класс предсказывается как другой.

def predict_class_label_number(dataset):
  """Runs inference and returns predictions as class label numbers."""
  rev_label_names = {l: i for i, l in enumerate(label_names)}
  return [
      rev_label_names[o[0][0]]
      for o in model.predict_top_k(dataset, batch_size=128)
  ]

def show_confusion_matrix(cm, labels):
  plt.figure(figsize=(10, 8))
  sns.heatmap(cm, xticklabels=labels, yticklabels=labels,
              annot=True, fmt='g')
  plt.xlabel('Prediction')
  plt.ylabel('Label')
  plt.show()

confusion_mtx = tf.math.confusion_matrix(
    list(ds_test.map(lambda x, y: y)),
    predict_class_label_number(test_data),
    num_classes=len(label_names))

show_confusion_matrix(confusion_mtx, label_names)

Оцените модель на неизвестных тестовых данных

В этой оценке мы ожидаем, что модель будет иметь точность почти 1. Все изображения, на которых тестируется модель, не связаны с обычным набором данных, и поэтому мы ожидаем, что модель предскажет метку класса «Неизвестно».

model.evaluate(unknown_test_data)

259/259 [==============================] - 36s 127ms/step - loss: 0.6777 - accuracy: 0.9996
[0.677702784538269, 0.9996375441551208]

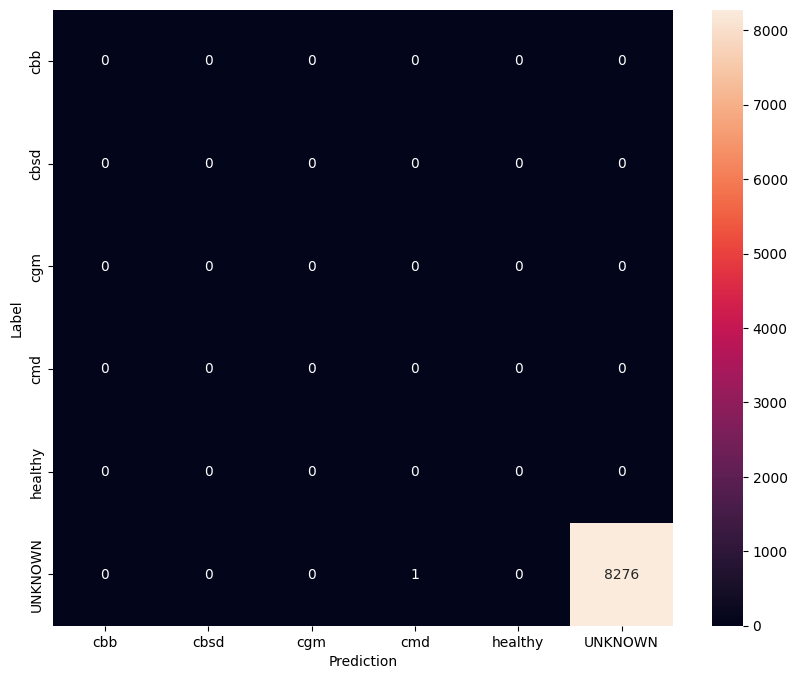

Распечатайте матрицу путаницы.

unknown_confusion_mtx = tf.math.confusion_matrix(
    list(ds_unknown_test.map(lambda x, y: y)),
    predict_class_label_number(unknown_test_data),
    num_classes=len(label_names))

show_confusion_matrix(unknown_confusion_mtx, label_names)

Экспортируйте модель как TFLite и SavedModel.

Теперь мы можем экспортировать обученные модели в форматы TFLite и SavedModel для развертывания на устройстве и использования для логического вывода в TensorFlow.

tflite_filename = f'{TFLITE_NAME_PREFIX}_model_{model_name}.tflite'
model.export(export_dir='.', tflite_filename=tflite_filename)

2022-01-26 12:25:57.742415: W tensorflow/python/util/util.cc:368] Sets are not currently considered sequences, but this may change in the future, so consider avoiding using them.
INFO:tensorflow:Assets written to: /tmp/tmppliqmyki/assets
INFO:tensorflow:Assets written to: /tmp/tmppliqmyki/assets
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/lite/python/convert.py:746: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-01-26 12:26:07.247752: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:357] Ignored output_format.
2022-01-26 12:26:07.247806: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:360] Ignored drop_control_dependency.
INFO:tensorflow:Label file is inside the TFLite model with metadata.
fully_quantize: 0, inference_type: 6, input_inference_type: 3, output_inference_type: 3
INFO:tensorflow:Label file is inside the TFLite model with metadata.
INFO:tensorflow:Saving labels in /tmp/tmp_k_gr9mu/labels.txt
INFO:tensorflow:Saving labels in /tmp/tmp_k_gr9mu/labels.txt
INFO:tensorflow:TensorFlow Lite model exported successfully: ./cassava_model_mobilenet_v3_large_100_224.tflite
INFO:tensorflow:TensorFlow Lite model exported successfully: ./cassava_model_mobilenet_v3_large_100_224.tflite

# Export saved model version.
model.export(export_dir='.', export_format=ExportFormat.SAVED_MODEL)

INFO:tensorflow:Assets written to: ./saved_model/assets
INFO:tensorflow:Assets written to: ./saved_model/assets

Следующие шаги

Модель, которую вы только что обучили, можно использовать на мобильных устройствах и даже в полевых условиях!

Чтобы загрузить модель, щелкните значок папки в меню «Файлы» в левой части colab и выберите вариант загрузки.

Тот же метод, который используется здесь, может быть применен к другим задачам, связанным с болезнями растений, которые могут быть более подходящими для вашего варианта использования или любого другого типа задачи классификации изображений. Если вы хотите продолжить работу и развернуть приложение для Android, вы можете продолжить работу с этим кратким руководством по началу работы с Android .
