מודלים כוונון עדין לזיהוי מחלות צמחים

הצג באתר TensorFlow.org הפעל בגוגל קולאב הצג ב-GitHub הורד מחברת ראה דגמי TF Hub

מחברת זו מראה לך כיצד לכוונן דגמי CropNet מ- TensorFlow Hub על מערך נתונים מ-TFDS או על מערך נתונים משלך לזיהוי מחלות יבול.

אתה:

  • טען את מערך הנתונים TFDS cassava או את הנתונים שלך
  • העשיר את הנתונים בדוגמאות לא ידועות (שליליות) כדי לקבל מודל חזק יותר
  • החל הגדלת תמונה על הנתונים
  • טען וכוונון דגם CropNet מ-TF Hub
  • ייצא דגם TFLite, מוכן לפריסה באפליקציה שלך עם ספריית המשימות , MLKit או TFLite ישירות

יבוא ותלות

לפני שתתחיל, תצטרך להתקין כמה מהתלות שיידרשו כמו Model Maker והגרסה האחרונה של TensorFlow Datasets.

pip install --use-deprecated=legacy-resolver tflite-model-maker
pip install -U tensorflow-datasets
import matplotlib.pyplot as plt
import os
import seaborn as sns

import tensorflow as tf
import tensorflow_datasets as tfds

from tensorflow_examples.lite.model_maker.core.export_format import ExportFormat
from tensorflow_examples.lite.model_maker.core.task import image_preprocessing

from tflite_model_maker import image_classifier
from tflite_model_maker import ImageClassifierDataLoader
from tflite_model_maker.image_classifier import ModelSpec
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow_addons/utils/ensure_tf_install.py:67: UserWarning: Tensorflow Addons supports using Python ops for all Tensorflow versions above or equal to 2.5.0 and strictly below 2.8.0 (nightly versions are not supported).
 The versions of TensorFlow you are currently using is 2.8.0-rc1 and is not supported.
Some things might work, some things might not.
If you were to encounter a bug, do not file an issue.
If you want to make sure you're using a tested and supported configuration, either change the TensorFlow version or the TensorFlow Addons's version.
You can find the compatibility matrix in TensorFlow Addon's readme:
https://github.com/tensorflow/addons
  UserWarning,
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/numba/core/errors.py:154: UserWarning: Insufficiently recent colorama version found. Numba requires colorama >= 0.3.9
  warnings.warn(msg)

טען מערך נתונים של TFDS כדי לכוונן אותו

נשתמש במערך הנתונים הזמין לציבור של Cassava Leaf Disease מ-TFDS.

tfds_name = 'cassava'
(ds_train, ds_validation, ds_test), ds_info = tfds.load(
    name=tfds_name,
    split=['train', 'validation', 'test'],
    with_info=True,
    as_supervised=True)
TFLITE_NAME_PREFIX = tfds_name

או לחילופין טען את הנתונים שלך כדי לכוונן אותם

במקום להשתמש במערך נתונים TFDS, אתה יכול גם להתאמן על הנתונים שלך. קטע קוד זה מראה כיצד לטעון מערך נתונים מותאם אישית משלך. ראה קישור זה למבנה הנתמך של הנתונים. דוגמה מסופקת כאן באמצעות מערך הנתונים הזמין לציבור של Cassava Leaf Disease .

# data_root_dir = tf.keras.utils.get_file(
#     'cassavaleafdata.zip',
#     'https://storage.googleapis.com/emcassavadata/cassavaleafdata.zip',
#     extract=True)
# data_root_dir = os.path.splitext(data_root_dir)[0]  # Remove the .zip extension

# builder = tfds.ImageFolder(data_root_dir)

# ds_info = builder.info
# ds_train = builder.as_dataset(split='train', as_supervised=True)
# ds_validation = builder.as_dataset(split='validation', as_supervised=True)
# ds_test = builder.as_dataset(split='test', as_supervised=True)

דמיינו דוגמאות מפיצול הרכבת

בואו נסתכל על כמה דוגמאות ממערך הנתונים כולל מזהה המחלקה ושם המחלקה עבור דוגמאות התמונה והתוויות שלהן.

_ = tfds.show_examples(ds_train, ds_info)

png

הוסף תמונות שישמשו כדוגמאות לא ידועות ממערכי נתונים של TFDS

הוסף דוגמאות לא ידועות (שליליות) נוספות למערך הנתונים של ההדרכה והקצה להן מספר תווית כיתה לא ידוע חדש. המטרה היא לקבל מודל שכאשר נעשה בו שימוש בפועל (למשל בשטח), יש אפשרות לחזות "לא ידוע" כאשר הוא רואה משהו בלתי צפוי.

להלן תוכל לראות רשימה של מערכי נתונים שישמשו לדגימת התמונות הלא ידועות הנוספות. הוא כולל 3 מערכי נתונים שונים לחלוטין כדי להגדיל את הגיוון. אחד מהם הוא מערך מחלות עלי שעועית, כך שלמודל יש חשיפה לצמחים חולים מלבד קסאווה.

UNKNOWN_TFDS_DATASETS = [{
    'tfds_name': 'imagenet_v2/matched-frequency',
    'train_split': 'test[:80%]',
    'test_split': 'test[80%:]',
    'num_examples_ratio_to_normal': 1.0,
}, {
    'tfds_name': 'oxford_flowers102',
    'train_split': 'train',
    'test_split': 'test',
    'num_examples_ratio_to_normal': 1.0,
}, {
    'tfds_name': 'beans',
    'train_split': 'train',
    'test_split': 'test',
    'num_examples_ratio_to_normal': 1.0,
}]

מערכי הנתונים הלא ידועים נטענים גם מ-TFDS.

# Load unknown datasets.
weights = [
    spec['num_examples_ratio_to_normal'] for spec in UNKNOWN_TFDS_DATASETS
]
num_unknown_train_examples = sum(
    int(w * ds_train.cardinality().numpy()) for w in weights)
ds_unknown_train = tf.data.Dataset.sample_from_datasets([
    tfds.load(
        name=spec['tfds_name'], split=spec['train_split'],
        as_supervised=True).repeat(-1) for spec in UNKNOWN_TFDS_DATASETS
], weights).take(num_unknown_train_examples)
ds_unknown_train = ds_unknown_train.apply(
    tf.data.experimental.assert_cardinality(num_unknown_train_examples))
ds_unknown_tests = [
    tfds.load(
        name=spec['tfds_name'], split=spec['test_split'], as_supervised=True)
    for spec in UNKNOWN_TFDS_DATASETS
]
ds_unknown_test = ds_unknown_tests[0]
for ds in ds_unknown_tests[1:]:
  ds_unknown_test = ds_unknown_test.concatenate(ds)

# All examples from the unknown datasets will get a new class label number.
num_normal_classes = len(ds_info.features['label'].names)
unknown_label_value = tf.convert_to_tensor(num_normal_classes, tf.int64)
ds_unknown_train = ds_unknown_train.map(lambda image, _:
                                        (image, unknown_label_value))
ds_unknown_test = ds_unknown_test.map(lambda image, _:
                                      (image, unknown_label_value))

# Merge the normal train dataset with the unknown train dataset.
weights = [
    ds_train.cardinality().numpy(),
    ds_unknown_train.cardinality().numpy()
]
ds_train_with_unknown = tf.data.Dataset.sample_from_datasets(
    [ds_train, ds_unknown_train], [float(w) for w in weights])
ds_train_with_unknown = ds_train_with_unknown.apply(
    tf.data.experimental.assert_cardinality(sum(weights)))

print((f"Added {ds_unknown_train.cardinality().numpy()} negative examples."
       f"Training dataset has now {ds_train_with_unknown.cardinality().numpy()}"
       ' examples in total.'))
Added 16968 negative examples.Training dataset has now 22624 examples in total.

החל הגדלות

עבור כל התמונות, כדי להפוך אותן למגוונות יותר, תחיל הגדלה מסוימת, כמו שינויים ב:

  • בְּהִירוּת
  • בניגוד
  • רִוּוּי
  • צֶבַע
  • יְבוּל

סוגים אלו של הגדלות עוזרים להפוך את המודל לחזק יותר בפני וריאציות בקלט תמונה.

def random_crop_and_random_augmentations_fn(image):
  # preprocess_for_train does random crop and resize internally.
  image = image_preprocessing.preprocess_for_train(image)
  image = tf.image.random_brightness(image, 0.2)
  image = tf.image.random_contrast(image, 0.5, 2.0)
  image = tf.image.random_saturation(image, 0.75, 1.25)
  image = tf.image.random_hue(image, 0.1)
  return image


def random_crop_fn(image):
  # preprocess_for_train does random crop and resize internally.
  image = image_preprocessing.preprocess_for_train(image)
  return image


def resize_and_center_crop_fn(image):
  image = tf.image.resize(image, (256, 256))
  image = image[16:240, 16:240]
  return image


no_augment_fn = lambda image: image

train_augment_fn = lambda image, label: (
    random_crop_and_random_augmentations_fn(image), label)
eval_augment_fn = lambda image, label: (resize_and_center_crop_fn(image), label)

כדי להחיל את ההגדלה, היא משתמשת בשיטת map מהמחלקה Dataset.

ds_train_with_unknown = ds_train_with_unknown.map(train_augment_fn)
ds_validation = ds_validation.map(eval_augment_fn)
ds_test = ds_test.map(eval_augment_fn)
ds_unknown_test = ds_unknown_test.map(eval_augment_fn)
INFO:tensorflow:Use default resize_bicubic.
INFO:tensorflow:Use default resize_bicubic.
INFO:tensorflow:Use customized resize method bilinear
INFO:tensorflow:Use customized resize method bilinear

עטפו את הנתונים בפורמט ידידותי ל- Model Maker

כדי להשתמש במערך הנתונים האלה עם Model Maker, הם צריכים להיות במחלקה של ImageClassifierDataLoader.

label_names = ds_info.features['label'].names + ['UNKNOWN']

train_data = ImageClassifierDataLoader(ds_train_with_unknown,
                                       ds_train_with_unknown.cardinality(),
                                       label_names)
validation_data = ImageClassifierDataLoader(ds_validation,
                                            ds_validation.cardinality(),
                                            label_names)
test_data = ImageClassifierDataLoader(ds_test, ds_test.cardinality(),
                                      label_names)
unknown_test_data = ImageClassifierDataLoader(ds_unknown_test,
                                              ds_unknown_test.cardinality(),
                                              label_names)

אימון ריצה

ל- TensorFlow Hub יש דגמים מרובים הזמינים ללימוד העברה.

כאן אתה יכול לבחור אחד ואתה יכול גם להמשיך להתנסות עם אחרים כדי לנסות להשיג תוצאות טובות יותר.

אם אתה רוצה אפילו יותר דגמים לנסות, אתה יכול להוסיף אותם מהאוסף הזה.

בחר דגם בסיס

כדי לכוונן את הדגם, תשתמש ב- Model Maker. זה מקל על הפתרון הכולל שכן לאחר אימון המודל, הוא גם ימיר אותו ל-TFLite.

Model Maker הופך את ההמרה הזו להיות הטובה ביותר האפשרית ועם כל המידע הדרוש כדי לפרוס בקלות את הדגם במכשיר מאוחר יותר.

מפרט הדגם הוא איך אתה אומר ל- Model Maker באיזה דגם בסיס תרצה להשתמש.

image_model_spec = ModelSpec(uri=model_handle)

פרט חשוב אחד כאן הוא הגדרת train_whole_model אשר תהפוך את דגם הבסיס לכוונון עדין במהלך האימון. זה הופך את התהליך לאיטי יותר אבל לדגם הסופי יש דיוק גבוה יותר. הגדרת shuffle תוודא שהמודל רואה את הנתונים בסדר אקראי עירוב, שהוא שיטה מומלצת ללמידת מודל.

model = image_classifier.create(
    train_data,
    model_spec=image_model_spec,
    batch_size=128,
    learning_rate=0.03,
    epochs=5,
    shuffle=True,
    train_whole_model=True,
    validation_data=validation_data)
INFO:tensorflow:Retraining the models...
INFO:tensorflow:Retraining the models...
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 hub_keras_layer_v1v2 (HubKe  (None, 1280)             4226432
 rasLayerV1V2)

 dropout (Dropout)           (None, 1280)              0

 dense (Dense)               (None, 6)                 7686

=================================================================
Total params: 4,234,118
Trainable params: 4,209,718
Non-trainable params: 24,400
_________________________________________________________________
None
Epoch 1/5
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/keras/optimizer_v2/gradient_descent.py:102: UserWarning: The `lr` argument is deprecated, use `learning_rate` instead.
  super(SGD, self).__init__(name, **kwargs)
176/176 [==============================] - 120s 488ms/step - loss: 0.8874 - accuracy: 0.9148 - val_loss: 1.1721 - val_accuracy: 0.7935
Epoch 2/5
176/176 [==============================] - 84s 444ms/step - loss: 0.7907 - accuracy: 0.9532 - val_loss: 1.0761 - val_accuracy: 0.8100
Epoch 3/5
176/176 [==============================] - 85s 441ms/step - loss: 0.7743 - accuracy: 0.9582 - val_loss: 1.0305 - val_accuracy: 0.8444
Epoch 4/5
176/176 [==============================] - 79s 409ms/step - loss: 0.7653 - accuracy: 0.9611 - val_loss: 1.0166 - val_accuracy: 0.8422
Epoch 5/5
176/176 [==============================] - 75s 402ms/step - loss: 0.7534 - accuracy: 0.9665 - val_loss: 0.9988 - val_accuracy: 0.8555

הערכת מודל על פיצול מבחן

model.evaluate(test_data)
59/59 [==============================] - 10s 81ms/step - loss: 0.9956 - accuracy: 0.8594
[0.9956456422805786, 0.8594164252281189]

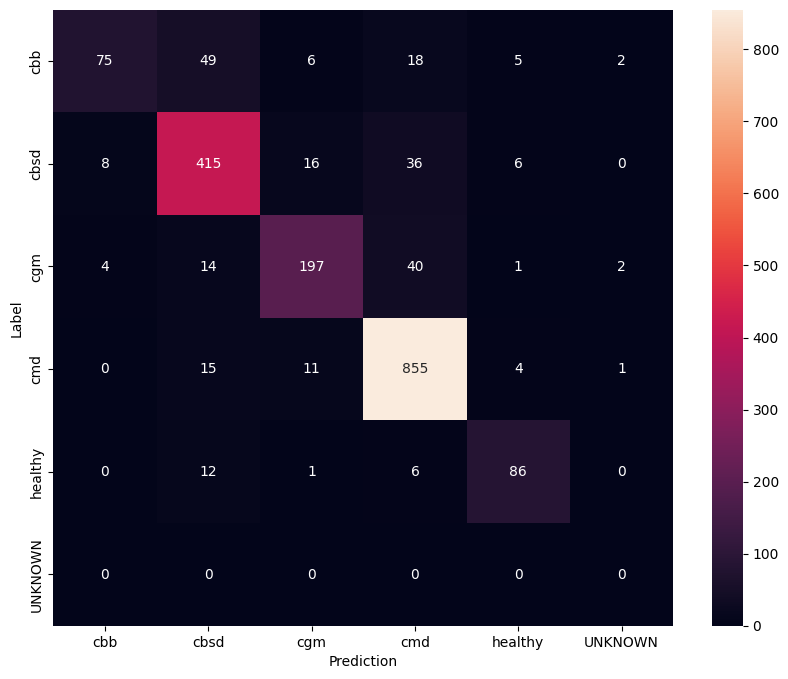

כדי לקבל הבנה טובה עוד יותר של המודל המכוונן עדין, כדאי לנתח את מטריצת הבלבול. זה יראה באיזו תדירות מחלקה אחת צפויה כאחרת.

def predict_class_label_number(dataset):
  """Runs inference and returns predictions as class label numbers."""
  rev_label_names = {l: i for i, l in enumerate(label_names)}
  return [
      rev_label_names[o[0][0]]
      for o in model.predict_top_k(dataset, batch_size=128)
  ]

def show_confusion_matrix(cm, labels):
  plt.figure(figsize=(10, 8))
  sns.heatmap(cm, xticklabels=labels, yticklabels=labels,
              annot=True, fmt='g')
  plt.xlabel('Prediction')
  plt.ylabel('Label')
  plt.show()
confusion_mtx = tf.math.confusion_matrix(
    list(ds_test.map(lambda x, y: y)),
    predict_class_label_number(test_data),
    num_classes=len(label_names))

show_confusion_matrix(confusion_mtx, label_names)

png

הערכת מודל על נתוני בדיקה לא ידועים

בהערכה זו אנו מצפים שלמודל יהיה דיוק של כמעט 1. כל התמונות שהמודל נבדק עליהן אינן קשורות למערך הנתונים הרגיל ולכן אנו מצפים מהמודל לחזות את תווית המחלקה "לא ידוע".

model.evaluate(unknown_test_data)
259/259 [==============================] - 36s 127ms/step - loss: 0.6777 - accuracy: 0.9996
[0.677702784538269, 0.9996375441551208]

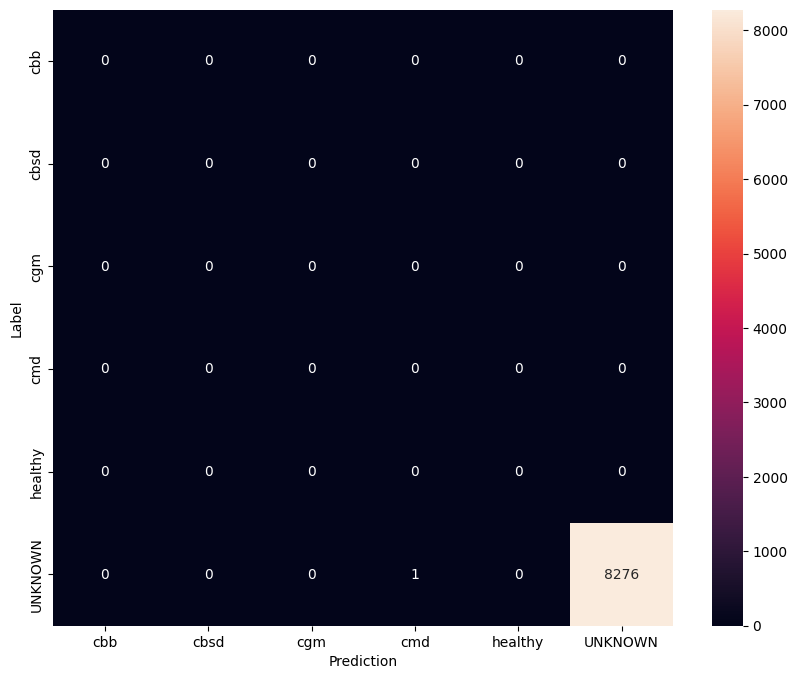

הדפס את מטריצת הבלבול.

unknown_confusion_mtx = tf.math.confusion_matrix(
    list(ds_unknown_test.map(lambda x, y: y)),
    predict_class_label_number(unknown_test_data),
    num_classes=len(label_names))

show_confusion_matrix(unknown_confusion_mtx, label_names)

png

ייצא את המודל בתור TFLite ו- SavedModel

כעת אנו יכולים לייצא את המודלים המאומנים בפורמטים TFLite ו- SavedModel לפריסה במכשיר ושימוש להסקת מסקנות ב- TensorFlow.

tflite_filename = f'{TFLITE_NAME_PREFIX}_model_{model_name}.tflite'
model.export(export_dir='.', tflite_filename=tflite_filename)
2022-01-26 12:25:57.742415: W tensorflow/python/util/util.cc:368] Sets are not currently considered sequences, but this may change in the future, so consider avoiding using them.
INFO:tensorflow:Assets written to: /tmp/tmppliqmyki/assets
INFO:tensorflow:Assets written to: /tmp/tmppliqmyki/assets
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/lite/python/convert.py:746: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
  warnings.warn("Statistics for quantized inputs were expected, but not "
2022-01-26 12:26:07.247752: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:357] Ignored output_format.
2022-01-26 12:26:07.247806: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:360] Ignored drop_control_dependency.
INFO:tensorflow:Label file is inside the TFLite model with metadata.
fully_quantize: 0, inference_type: 6, input_inference_type: 3, output_inference_type: 3
INFO:tensorflow:Label file is inside the TFLite model with metadata.
INFO:tensorflow:Saving labels in /tmp/tmp_k_gr9mu/labels.txt
INFO:tensorflow:Saving labels in /tmp/tmp_k_gr9mu/labels.txt
INFO:tensorflow:TensorFlow Lite model exported successfully: ./cassava_model_mobilenet_v3_large_100_224.tflite
INFO:tensorflow:TensorFlow Lite model exported successfully: ./cassava_model_mobilenet_v3_large_100_224.tflite
# Export saved model version.
model.export(export_dir='.', export_format=ExportFormat.SAVED_MODEL)
INFO:tensorflow:Assets written to: ./saved_model/assets
INFO:tensorflow:Assets written to: ./saved_model/assets

הצעדים הבאים

הדגם שזה עתה אימנתם יכול לשמש במכשירים ניידים ואף לפרוס אותו בשטח!

כדי להוריד את הדגם, לחץ על סמל התיקייה עבור תפריט הקבצים בצד שמאל של ה-Colab, ובחר באפשרות ההורדה.

אותה טכניקה המשמשת כאן יכולה להיות מיושמת על משימות אחרות של מחלות צמחים שעשויות להתאים יותר למקרה השימוש שלך או לכל סוג אחר של משימת סיווג תמונה. אם ברצונך לעקוב ולפרוס באפליקציית אנדרואיד, תוכל להמשיך במדריך ההתחלה המהירה של אנדרואיד .
