Cách đối sánh hình ảnh bằng DELF và TensorFlow Hub

Xem trên TensorFlow.org Chạy trong Google Colab Xem trên GitHub Tải xuống sổ ghi chép Xem mô hình TF Hub

TensorFlow Hub (TF-Hub) là một nền tảng để chia sẻ kinh nghiệm học máy đóng gói trong các nguồn tài nguyên tái sử dụng, đặc biệt là các module trước được đào tạo.

Trong colab này, chúng tôi sẽ sử dụng một mô-đun mà gói các DELF mạng nơron và logic để xử lý hình ảnh để xác định keypoint và mô tả của họ. Các trọng số của mạng neural được tập huấn về hình ảnh những địa danh như mô tả trong bài viết này .

Thành lập

pip install scikit-image
from absl import logging

import matplotlib.pyplot as plt
import numpy as np
from PIL import Image, ImageOps
from scipy.spatial import cKDTree
from skimage.feature import plot_matches
from skimage.measure import ransac
from skimage.transform import AffineTransform
from six import BytesIO

import tensorflow as tf

import tensorflow_hub as hub
from six.moves.urllib.request import urlopen

Dữ liệu

Trong ô tiếp theo, chúng tôi chỉ định URL của hai hình ảnh mà chúng tôi muốn xử lý bằng DELF để khớp và so sánh chúng.

Chọn hình ảnh

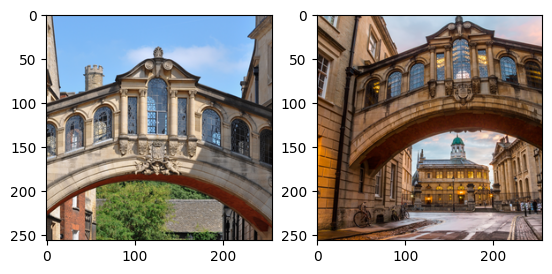

Tải xuống, thay đổi kích thước, lưu và hiển thị hình ảnh.

def download_and_resize(name, url, new_width=256, new_height=256):
  path = tf.keras.utils.get_file(url.split('/')[-1], url)
  image = Image.open(path)
  image = ImageOps.fit(image, (new_width, new_height), Image.ANTIALIAS)
  return image
image1 = download_and_resize('image_1.jpg', IMAGE_1_URL)
image2 = download_and_resize('image_2.jpg', IMAGE_2_URL)

plt.subplot(1,2,1)
plt.imshow(image1)
plt.subplot(1,2,2)
plt.imshow(image2)
Downloading data from https://upload.wikimedia.org/wikipedia/commons/2/28/Bridge_of_Sighs%2C_Oxford.jpg
7020544/7013850 [==============================] - 0s 0us/step
7028736/7013850 [==============================] - 0s 0us/step
Downloading data from https://upload.wikimedia.org/wikipedia/commons/c/c3/The_Bridge_of_Sighs_and_Sheldonian_Theatre%2C_Oxford.jpg
14172160/14164194 [==============================] - 1s 0us/step
14180352/14164194 [==============================] - 1s 0us/step
<matplotlib.image.AxesImage at 0x7f333b5e2d10>

png

Áp dụng mô-đun DELF vào dữ liệu

Mô-đun DELF lấy một hình ảnh làm đầu vào và sẽ mô tả các điểm đáng chú ý bằng các vectơ. Ô sau chứa cốt lõi của logic của cột này.

delf = hub.load('https://tfhub.dev/google/delf/1').signatures['default']
def run_delf(image):
  np_image = np.array(image)
  float_image = tf.image.convert_image_dtype(np_image, tf.float32)

  return delf(
      image=float_image,
      score_threshold=tf.constant(100.0),
      image_scales=tf.constant([0.25, 0.3536, 0.5, 0.7071, 1.0, 1.4142, 2.0]),
      max_feature_num=tf.constant(1000))
result1 = run_delf(image1)
result2 = run_delf(image2)

Sử dụng các vị trí và vectơ mô tả để khớp với hình ảnh

TensorFlow không cần thiết cho quá trình xử lý hậu kỳ và trực quan hóa này

def match_images(image1, image2, result1, result2):
  distance_threshold = 0.8

  # Read features.
  num_features_1 = result1['locations'].shape[0]
  print("Loaded image 1's %d features" % num_features_1)

  num_features_2 = result2['locations'].shape[0]
  print("Loaded image 2's %d features" % num_features_2)

  # Find nearest-neighbor matches using a KD tree.
  d1_tree = cKDTree(result1['descriptors'])
  _, indices = d1_tree.query(
      result2['descriptors'],
      distance_upper_bound=distance_threshold)

  # Select feature locations for putative matches.
  locations_2_to_use = np.array([
      result2['locations'][i,]
      for i in range(num_features_2)
      if indices[i] != num_features_1
  ])
  locations_1_to_use = np.array([
      result1['locations'][indices[i],]
      for i in range(num_features_2)
      if indices[i] != num_features_1
  ])

  # Perform geometric verification using RANSAC.
  _, inliers = ransac(
      (locations_1_to_use, locations_2_to_use),
      AffineTransform,
      min_samples=3,
      residual_threshold=20,
      max_trials=1000)

  print('Found %d inliers' % sum(inliers))

  # Visualize correspondences.
  _, ax = plt.subplots()
  inlier_idxs = np.nonzero(inliers)[0]
  plot_matches(
      ax,
      image1,
      image2,
      locations_1_to_use,
      locations_2_to_use,
      np.column_stack((inlier_idxs, inlier_idxs)),
      matches_color='b')
  ax.axis('off')
  ax.set_title('DELF correspondences')
match_images(image1, image2, result1, result2)
Loaded image 1's 233 features
Loaded image 2's 262 features
Found 49 inliers

png
