Bu öğretici, otomatik kodlayıcıları üç örnekle tanıtır: temel bilgiler, görüntü gürültü giderme ve anormallik algılama.
Otomatik kodlayıcı, girdisini çıktısına kopyalamak üzere eğitilmiş özel bir sinir ağı türüdür. Örneğin, elle yazılmış bir rakamın görüntüsü verildiğinde, bir otomatik kodlayıcı önce görüntüyü daha düşük boyutlu bir gizli gösterime kodlar, ardından gizli gösterimin kodunu tekrar bir görüntüye dönüştürür. Bir otomatik kodlayıcı, yeniden yapılandırma hatasını en aza indirirken verileri sıkıştırmayı öğrenir.
Otomatik kodlayıcılar hakkında daha fazla bilgi edinmek için lütfen Ian Goodfellow, Yoshua Bengio ve Aaron Courville tarafından yazılan Derin Öğrenme'nin 14. bölümünü okuyun.
TensorFlow ve diğer kitaplıkları içe aktarın
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import tensorflow as tf
from sklearn.metrics import accuracy_score, precision_score, recall_score
from sklearn.model_selection import train_test_split
from tensorflow.keras import layers, losses
from tensorflow.keras.datasets import fashion_mnist
from tensorflow.keras.models import Model
Veri kümesini yükleyin
Başlamak için, Fashion MNIST veri setini kullanarak temel otomatik kodlayıcıyı eğiteceksiniz. Bu veri kümesindeki her görüntü 28x28 pikseldir.
(x_train, _), (x_test, _) = fashion_mnist.load_data()
x_train = x_train.astype('float32') / 255.
x_test = x_test.astype('float32') / 255.
print (x_train.shape)
print (x_test.shape)
Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/train-labels-idx1-ubyte.gz 32768/29515 [=================================] - 0s 0us/step 40960/29515 [=========================================] - 0s 0us/step Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/train-images-idx3-ubyte.gz 26427392/26421880 [==============================] - 0s 0us/step 26435584/26421880 [==============================] - 0s 0us/step Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/t10k-labels-idx1-ubyte.gz 16384/5148 [===============================================================================================] - 0s 0us/step Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/t10k-images-idx3-ubyte.gz 4423680/4422102 [==============================] - 0s 0us/step 4431872/4422102 [==============================] - 0s 0us/step (60000, 28, 28) (10000, 28, 28)
İlk örnek: Temel otomatik kodlayıcı
İki Yoğun katmana sahip bir otomatik kodlayıcı tanımlayın: görüntüleri 64 boyutlu bir gizli vektöre sıkıştıran bir encoder ve gizli alandan orijinal görüntüyü yeniden oluşturan bir decoder .
Modelinizi tanımlamak için Keras Model Alt Sınıflandırma API'sini kullanın.
latent_dim = 64
class Autoencoder(Model):
def __init__(self, latent_dim):
super(Autoencoder, self).__init__()
self.latent_dim = latent_dim
self.encoder = tf.keras.Sequential([
layers.Flatten(),
layers.Dense(latent_dim, activation='relu'),
])
self.decoder = tf.keras.Sequential([
layers.Dense(784, activation='sigmoid'),
layers.Reshape((28, 28))
])
def call(self, x):
encoded = self.encoder(x)
decoded = self.decoder(encoded)
return decoded
autoencoder = Autoencoder(latent_dim)
autoencoder.compile(optimizer='adam', loss=losses.MeanSquaredError())
Modeli hem girdi hem de hedef olarak x_train kullanarak eğitin. encoder , veri kümesini 784 boyuttan gizli alana sıkıştırmayı öğrenecek ve decoder , orijinal görüntüleri yeniden yapılandırmayı öğrenecek. .
autoencoder.fit(x_train, x_train,
epochs=10,
shuffle=True,
validation_data=(x_test, x_test))
Epoch 1/10 1875/1875 [==============================] - 4s 2ms/step - loss: 0.0243 - val_loss: 0.0140 Epoch 2/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0116 - val_loss: 0.0106 Epoch 3/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0100 - val_loss: 0.0098 Epoch 4/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0094 - val_loss: 0.0094 Epoch 5/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0092 - val_loss: 0.0092 Epoch 6/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0090 - val_loss: 0.0091 Epoch 7/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0090 - val_loss: 0.0090 Epoch 8/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0089 - val_loss: 0.0090 Epoch 9/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0088 - val_loss: 0.0089 Epoch 10/10 1875/1875 [==============================] - 3s 2ms/step - loss: 0.0088 - val_loss: 0.0089 <keras.callbacks.History at 0x7ff1d35df550>

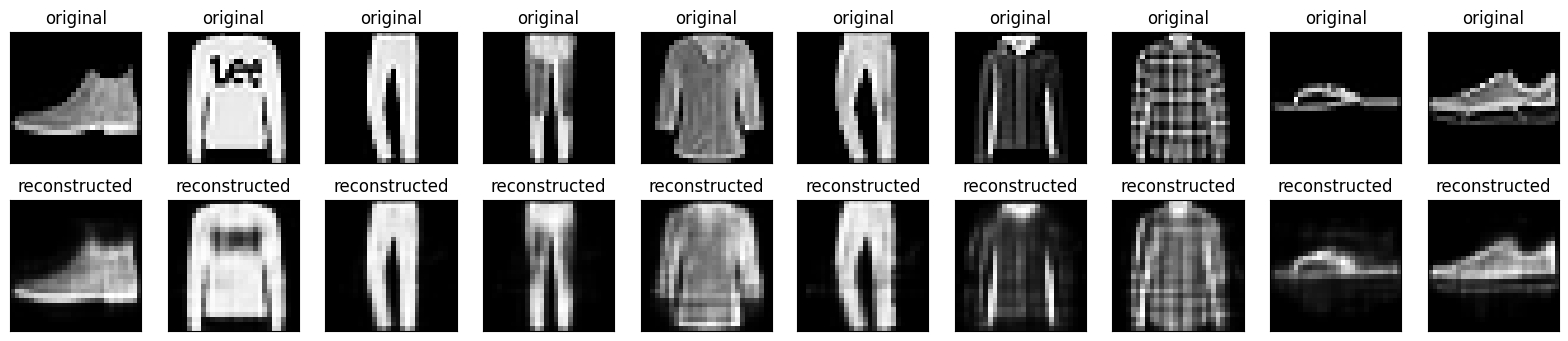

Artık model eğitildiğine göre, test setinden görüntüleri kodlayarak ve kodunu çözerek test edelim.
encoded_imgs = autoencoder.encoder(x_test).numpy()
decoded_imgs = autoencoder.decoder(encoded_imgs).numpy()
n = 10
plt.figure(figsize=(20, 4))
for i in range(n):
# display original
ax = plt.subplot(2, n, i + 1)
plt.imshow(x_test[i])
plt.title("original")
plt.gray()
ax.get_xaxis().set_visible(False)
ax.get_yaxis().set_visible(False)
# display reconstruction
ax = plt.subplot(2, n, i + 1 + n)
plt.imshow(decoded_imgs[i])
plt.title("reconstructed")
plt.gray()
ax.get_xaxis().set_visible(False)
ax.get_yaxis().set_visible(False)
plt.show()
İkinci örnek: Görüntü gürültü giderme
Bir otomatik kodlayıcı, görüntülerden paraziti çıkarmak için de eğitilebilir. Aşağıdaki bölümde, her bir görüntüye rastgele gürültü uygulayarak Fashion MNIST veri setinin gürültülü bir versiyonunu oluşturacaksınız. Ardından, giriş olarak gürültülü görüntüyü ve hedef olarak orijinal görüntüyü kullanarak bir otomatik kodlayıcı eğiteceksiniz.
Daha önce yapılan değişiklikleri atlamak için veri kümesini yeniden içe aktaralım.
(x_train, _), (x_test, _) = fashion_mnist.load_data()
x_train = x_train.astype('float32') / 255.
x_test = x_test.astype('float32') / 255.
x_train = x_train[..., tf.newaxis]
x_test = x_test[..., tf.newaxis]
print(x_train.shape)
(60000, 28, 28, 1)
Resimlere rastgele gürültü ekleme
noise_factor = 0.2
x_train_noisy = x_train + noise_factor * tf.random.normal(shape=x_train.shape)
x_test_noisy = x_test + noise_factor * tf.random.normal(shape=x_test.shape)
x_train_noisy = tf.clip_by_value(x_train_noisy, clip_value_min=0., clip_value_max=1.)
x_test_noisy = tf.clip_by_value(x_test_noisy, clip_value_min=0., clip_value_max=1.)

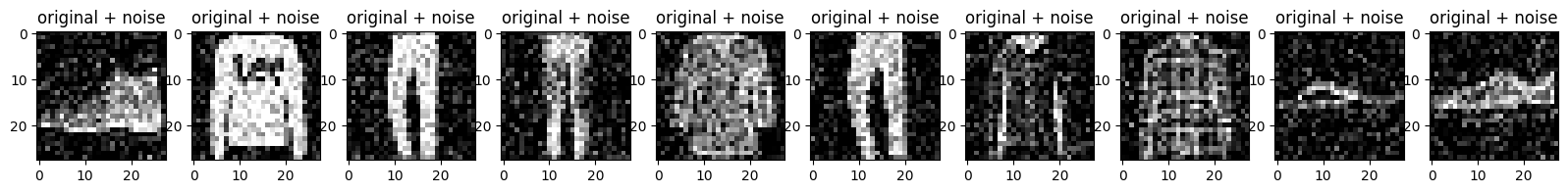

Gürültülü görüntüleri çizin.
n = 10
plt.figure(figsize=(20, 2))
for i in range(n):
ax = plt.subplot(1, n, i + 1)
plt.title("original + noise")
plt.imshow(tf.squeeze(x_test_noisy[i]))
plt.gray()
plt.show()
Bir evrişimli otomatik kodlayıcı tanımlayın
Bu örnekte, encoder Conv2D katmanlarını ve decoder Conv2DTranspose katmanlarını kullanarak bir evrişimli otomatik kodlayıcıyı eğiteceksiniz.
class Denoise(Model):
def __init__(self):
super(Denoise, self).__init__()
self.encoder = tf.keras.Sequential([
layers.Input(shape=(28, 28, 1)),
layers.Conv2D(16, (3, 3), activation='relu', padding='same', strides=2),
layers.Conv2D(8, (3, 3), activation='relu', padding='same', strides=2)])
self.decoder = tf.keras.Sequential([
layers.Conv2DTranspose(8, kernel_size=3, strides=2, activation='relu', padding='same'),
layers.Conv2DTranspose(16, kernel_size=3, strides=2, activation='relu', padding='same'),
layers.Conv2D(1, kernel_size=(3, 3), activation='sigmoid', padding='same')])
def call(self, x):
encoded = self.encoder(x)
decoded = self.decoder(encoded)
return decoded
autoencoder = Denoise()
autoencoder.compile(optimizer='adam', loss=losses.MeanSquaredError())
autoencoder.fit(x_train_noisy, x_train,
epochs=10,
shuffle=True,
validation_data=(x_test_noisy, x_test))
Epoch 1/10 1875/1875 [==============================] - 8s 3ms/step - loss: 0.0169 - val_loss: 0.0107 Epoch 2/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0095 - val_loss: 0.0086 Epoch 3/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0082 - val_loss: 0.0080 Epoch 4/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0078 - val_loss: 0.0077 Epoch 5/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0076 - val_loss: 0.0075 Epoch 6/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0074 - val_loss: 0.0074 Epoch 7/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0073 - val_loss: 0.0073 Epoch 8/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0072 - val_loss: 0.0072 Epoch 9/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0071 - val_loss: 0.0071 Epoch 10/10 1875/1875 [==============================] - 6s 3ms/step - loss: 0.0070 - val_loss: 0.0071 <keras.callbacks.History at 0x7ff1c45a31d0>
Kodlayıcının bir özetine bir göz atalım. Görüntülerin 28x28'den 7x7'ye nasıl altörneklendiğine dikkat edin.
autoencoder.encoder.summary()
Model: "sequential_2"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
conv2d (Conv2D) (None, 14, 14, 16) 160
conv2d_1 (Conv2D) (None, 7, 7, 8) 1160
=================================================================
Total params: 1,320
Trainable params: 1,320
Non-trainable params: 0
_________________________________________________________________
Kod çözücü, görüntüleri 7x7'den 28x28'e yükseltir.
autoencoder.decoder.summary()
Model: "sequential_3"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
conv2d_transpose (Conv2DTra (None, 14, 14, 8) 584
nspose)
conv2d_transpose_1 (Conv2DT (None, 28, 28, 16) 1168
ranspose)
conv2d_2 (Conv2D) (None, 28, 28, 1) 145
=================================================================
Total params: 1,897
Trainable params: 1,897
Non-trainable params: 0
_________________________________________________________________

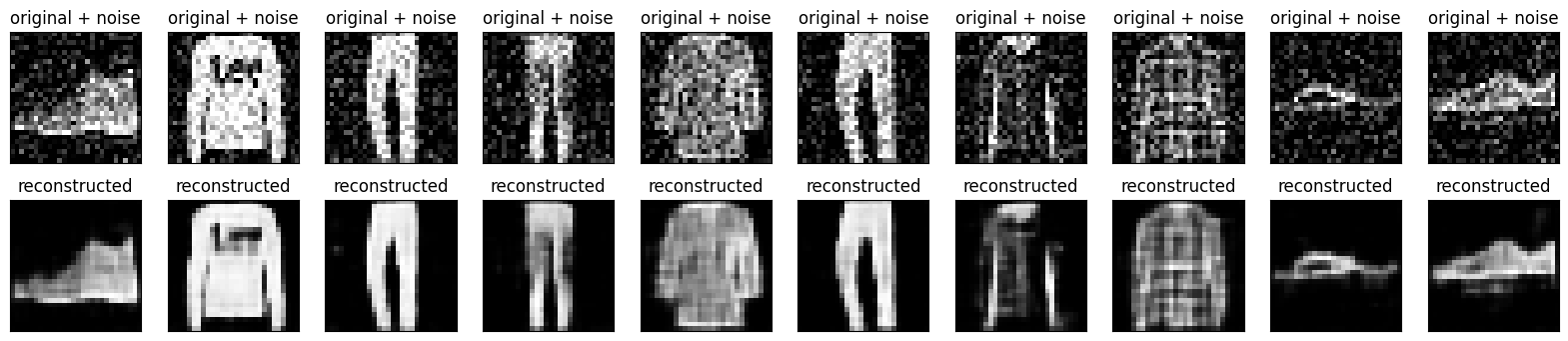

Otomatik kodlayıcı tarafından üretilen hem gürültülü görüntülerin hem de gürültü giderilmiş görüntülerin çizilmesi.
encoded_imgs = autoencoder.encoder(x_test).numpy()
decoded_imgs = autoencoder.decoder(encoded_imgs).numpy()
n = 10
plt.figure(figsize=(20, 4))
for i in range(n):
# display original + noise
ax = plt.subplot(2, n, i + 1)
plt.title("original + noise")
plt.imshow(tf.squeeze(x_test_noisy[i]))
plt.gray()
ax.get_xaxis().set_visible(False)
ax.get_yaxis().set_visible(False)
# display reconstruction
bx = plt.subplot(2, n, i + n + 1)
plt.title("reconstructed")
plt.imshow(tf.squeeze(decoded_imgs[i]))
plt.gray()
bx.get_xaxis().set_visible(False)
bx.get_yaxis().set_visible(False)
plt.show()
Üçüncü örnek: Anormallik algılama
genel bakış
Bu örnekte, ECG5000 veri kümesindeki anormallikleri algılamak için bir otomatik kodlayıcı eğiteceksiniz. Bu veri seti, her biri 140 veri noktasına sahip 5.000 Elektrokardiyogram içerir. Her örneğin 0 (anormal bir ritme karşılık gelir) veya 1 (normal bir ritme karşılık gelir) olarak etiketlendiği, veri kümesinin basitleştirilmiş bir sürümünü kullanacaksınız. Anormal ritimleri tanımlamakla ilgileniyorsunuz.
Bir otomatik kodlayıcı kullanarak anormallikleri nasıl tespit edeceksiniz? Bir otomatik kodlayıcının yeniden yapılandırma hatasını en aza indirecek şekilde eğitildiğini hatırlayın. Bir otomatik kodlayıcıyı yalnızca normal ritimler üzerinde eğitecek, ardından tüm verileri yeniden oluşturmak için kullanacaksınız. Hipotezimiz, anormal ritimlerin daha yüksek yeniden yapılandırma hatasına sahip olacağıdır. Daha sonra, yeniden yapılandırma hatası sabit bir eşiği aşarsa, bir ritmi anormallik olarak sınıflandırırsınız.
EKG verilerini yükle
Kullanacağınız veri kümesi, timeseriesclassification.com'dan bir veri kümesine dayanmaktadır.
# Download the dataset
dataframe = pd.read_csv('http://storage.googleapis.com/download.tensorflow.org/data/ecg.csv', header=None)
raw_data = dataframe.values
dataframe.head()
# The last element contains the labels
labels = raw_data[:, -1]
# The other data points are the electrocadriogram data
data = raw_data[:, 0:-1]
train_data, test_data, train_labels, test_labels = train_test_split(
data, labels, test_size=0.2, random_state=21
)
Verileri [0,1] olarak normalleştirin.
min_val = tf.reduce_min(train_data)
max_val = tf.reduce_max(train_data)
train_data = (train_data - min_val) / (max_val - min_val)
test_data = (test_data - min_val) / (max_val - min_val)
train_data = tf.cast(train_data, tf.float32)
test_data = tf.cast(test_data, tf.float32)
Otomatik kodlayıcıyı yalnızca bu veri kümesinde 1 olarak etiketlenen normal ritimleri kullanarak eğiteceksiniz. Normal ritimleri anormal ritimlerden ayırın.
train_labels = train_labels.astype(bool)
test_labels = test_labels.astype(bool)
normal_train_data = train_data[train_labels]
normal_test_data = test_data[test_labels]
anomalous_train_data = train_data[~train_labels]
anomalous_test_data = test_data[~test_labels]

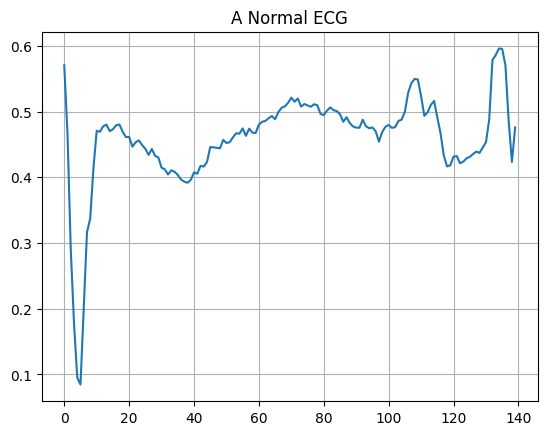

Normal bir EKG çizin.
plt.grid()
plt.plot(np.arange(140), normal_train_data[0])
plt.title("A Normal ECG")
plt.show()
Anormal bir EKG çizin.
plt.grid()
plt.plot(np.arange(140), anomalous_train_data[0])
plt.title("An Anomalous ECG")
plt.show()
Modeli oluşturun
class AnomalyDetector(Model):
def __init__(self):
super(AnomalyDetector, self).__init__()
self.encoder = tf.keras.Sequential([
layers.Dense(32, activation="relu"),
layers.Dense(16, activation="relu"),
layers.Dense(8, activation="relu")])
self.decoder = tf.keras.Sequential([
layers.Dense(16, activation="relu"),
layers.Dense(32, activation="relu"),
layers.Dense(140, activation="sigmoid")])
def call(self, x):
encoded = self.encoder(x)
decoded = self.decoder(encoded)
return decoded
autoencoder = AnomalyDetector()
autoencoder.compile(optimizer='adam', loss='mae')
Otomatik kodlayıcının yalnızca normal EKG'ler kullanılarak eğitildiğine, ancak tam test seti kullanılarak değerlendirildiğine dikkat edin.
history = autoencoder.fit(normal_train_data, normal_train_data,
epochs=20,
batch_size=512,
validation_data=(test_data, test_data),
shuffle=True)
Epoch 1/20 5/5 [==============================] - 1s 33ms/step - loss: 0.0576 - val_loss: 0.0531 Epoch 2/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0552 - val_loss: 0.0514 Epoch 3/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0519 - val_loss: 0.0499 Epoch 4/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0483 - val_loss: 0.0475 Epoch 5/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0445 - val_loss: 0.0451 Epoch 6/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0409 - val_loss: 0.0432 Epoch 7/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0377 - val_loss: 0.0415 Epoch 8/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0348 - val_loss: 0.0401 Epoch 9/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0319 - val_loss: 0.0388 Epoch 10/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0293 - val_loss: 0.0378 Epoch 11/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0273 - val_loss: 0.0369 Epoch 12/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0259 - val_loss: 0.0361 Epoch 13/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0249 - val_loss: 0.0354 Epoch 14/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0239 - val_loss: 0.0346 Epoch 15/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0230 - val_loss: 0.0340 Epoch 16/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0222 - val_loss: 0.0335 Epoch 17/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0215 - val_loss: 0.0331 Epoch 18/20 5/5 [==============================] - 0s 9ms/step - loss: 0.0211 - val_loss: 0.0331 Epoch 19/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0208 - val_loss: 0.0329 Epoch 20/20 5/5 [==============================] - 0s 8ms/step - loss: 0.0206 - val_loss: 0.0327yer tutucu34 l10n-yer
plt.plot(history.history["loss"], label="Training Loss")
plt.plot(history.history["val_loss"], label="Validation Loss")
plt.legend()
<matplotlib.legend.Legend at 0x7ff1d339b790>

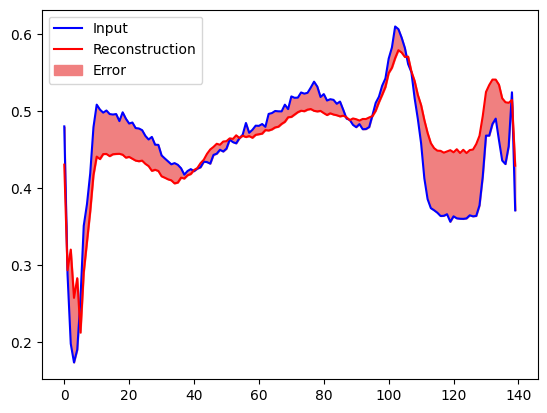

Yeniden yapılandırma hatası normal eğitim örneklerinden bir standart sapmadan büyükse, yakında bir EKG'yi anormal olarak sınıflandıracaksınız. İlk olarak, eğitim setinden normal bir EKG çizelim, otomatik kodlayıcı tarafından kodlanıp kodu çözüldükten sonra yeniden yapılandırma ve yeniden oluşturma hatası.
encoded_data = autoencoder.encoder(normal_test_data).numpy()
decoded_data = autoencoder.decoder(encoded_data).numpy()
plt.plot(normal_test_data[0], 'b')
plt.plot(decoded_data[0], 'r')
plt.fill_between(np.arange(140), decoded_data[0], normal_test_data[0], color='lightcoral')
plt.legend(labels=["Input", "Reconstruction", "Error"])
plt.show()

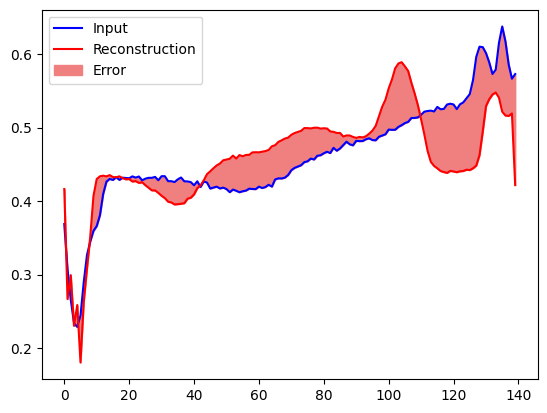

Bu sefer anormal bir test örneği için benzer bir arsa oluşturun.
encoded_data = autoencoder.encoder(anomalous_test_data).numpy()
decoded_data = autoencoder.decoder(encoded_data).numpy()
plt.plot(anomalous_test_data[0], 'b')
plt.plot(decoded_data[0], 'r')
plt.fill_between(np.arange(140), decoded_data[0], anomalous_test_data[0], color='lightcoral')
plt.legend(labels=["Input", "Reconstruction", "Error"])
plt.show()
Anormallikleri tespit edin
Yeniden yapılandırma kaybının sabit bir eşikten büyük olup olmadığını hesaplayarak anormallikleri tespit edin. Bu öğreticide, eğitim kümesinden normal örnekler için ortalama hatayı hesaplayacak, ardından yeniden yapılandırma hatası eğitim kümesinden bir standart sapmadan yüksekse gelecekteki örnekleri anormal olarak sınıflandıracaksınız.
Eğitim setinden normal EKG'lerde yeniden yapılandırma hatasını çizin
reconstructions = autoencoder.predict(normal_train_data)
train_loss = tf.keras.losses.mae(reconstructions, normal_train_data)
plt.hist(train_loss[None,:], bins=50)
plt.xlabel("Train loss")
plt.ylabel("No of examples")
plt.show()
Ortalamanın bir standart sapma üzerinde olan bir eşik değeri seçin.
threshold = np.mean(train_loss) + np.std(train_loss)
print("Threshold: ", threshold)
Threshold: 0.03241627
Test setindeki anormal örnekler için yeniden oluşturma hatasını incelerseniz, çoğunun eşikten daha büyük yeniden yapılandırma hatası olduğunu fark edeceksiniz. Eşiği değiştirerek, sınıflandırıcınızın kesinliğini ve geri çağrılmasını ayarlayabilirsiniz.
reconstructions = autoencoder.predict(anomalous_test_data)
test_loss = tf.keras.losses.mae(reconstructions, anomalous_test_data)
plt.hist(test_loss[None, :], bins=50)
plt.xlabel("Test loss")
plt.ylabel("No of examples")
plt.show()
Yeniden yapılandırma hatası eşikten büyükse bir EKG'yi anomali olarak sınıflandırın.
def predict(model, data, threshold):
reconstructions = model(data)
loss = tf.keras.losses.mae(reconstructions, data)
return tf.math.less(loss, threshold)
def print_stats(predictions, labels):
print("Accuracy = {}".format(accuracy_score(labels, predictions)))
print("Precision = {}".format(precision_score(labels, predictions)))
print("Recall = {}".format(recall_score(labels, predictions)))
preds = predict(autoencoder, test_data, threshold)
print_stats(preds, test_labels)
Accuracy = 0.944 Precision = 0.9921875 Recall = 0.9071428571428571
Sonraki adımlar
Otomatik kodlayıcılarla anormallik algılama hakkında daha fazla bilgi edinmek için Victor Dibia tarafından TensorFlow.js ile oluşturulmuş bu mükemmel etkileşimli örneğe göz atın. Gerçek dünyadaki bir kullanım örneği için, Airbus'ın TensorFlow kullanarak ISS Telemetri Verilerindeki Anomalileri nasıl Algıladığını öğrenebilirsiniz. Temel bilgiler hakkında daha fazla bilgi edinmek için François Chollet'in bu blog gönderisini okumayı düşünün. Daha fazla ayrıntı için Ian Goodfellow, Yoshua Bengio ve Aaron Courville tarafından yazılan Derin Öğrenme'nin 14. bölümüne bakın.
