การไล่ระดับสีแบบบูรณาการ

ดูใน TensorFlow.org เรียกใช้ใน Google Colab ดูบน GitHub ดาวน์โหลดสมุดบันทึก ดูโมเดล TF Hub

บทช่วยสอนนี้แสดงให้เห็นถึงวิธีการใช้ Integrated Gradients (IG) ซึ่งเป็นเทคนิค AI ที่ อธิบายได้ซึ่งนำมาใช้ในเอกสาร Axiomatic Attribution สำหรับ Deep Networks IG มีวัตถุประสงค์เพื่ออธิบายความสัมพันธ์ระหว่างการคาดการณ์ของโมเดลในแง่ของคุณสมบัติ มีกรณีการใช้งานมากมายรวมถึงการทำความเข้าใจการนำเข้าคุณลักษณะการระบุการบิดเบือนข้อมูลและการแก้ไขข้อบกพร่องประสิทธิภาพของโมเดล

IG กลายเป็นเทคนิคการตีความที่ได้รับความนิยมเนื่องจากสามารถนำไปใช้กับแบบจำลองที่แตกต่างกันได้ (เช่นรูปภาพข้อความข้อมูลที่มีโครงสร้าง) ความสะดวกในการนำไปใช้เหตุผลเชิงทฤษฎีและประสิทธิภาพในการคำนวณเมื่อเทียบกับแนวทางอื่นที่ช่วยให้สามารถปรับขนาดไปยังเครือข่ายและคุณลักษณะขนาดใหญ่ ช่องว่างเช่นรูปภาพ

ในบทช่วยสอนนี้คุณจะอธิบายถึงการใช้งาน IG ทีละขั้นตอนเพื่อทำความเข้าใจการนำเข้าคุณลักษณะพิกเซลของตัวจำแนกรูปภาพ ตัวอย่างเช่นพิจารณา ภาพ เรือดับเพลิงที่พ่นน้ำ คุณจะจัดประเภทภาพนี้เป็นเรือไฟและอาจเน้นพิกเซลที่ประกอบขึ้นเป็นเรือและปืนใหญ่น้ำว่ามีความสำคัญต่อการตัดสินใจของคุณ โมเดลของคุณจะจัดประเภทภาพนี้เป็นเรือไฟในบทช่วยสอนนี้ด้วย อย่างไรก็ตามมันเน้นพิกเซลเดียวกันกับความสำคัญเมื่ออธิบายการตัดสินใจหรือไม่?

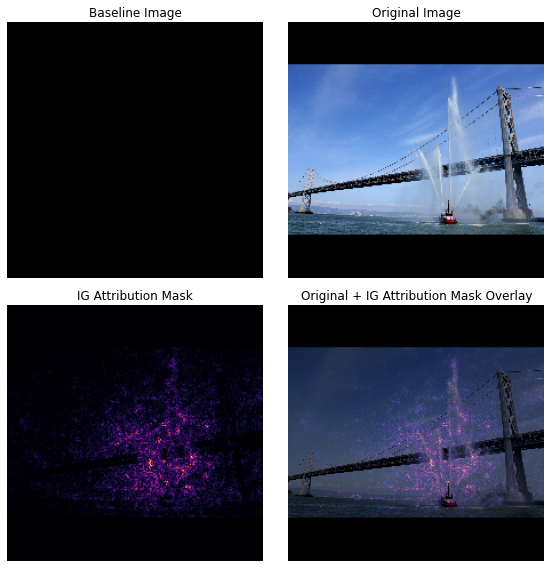

ในภาพด้านล่างที่มีชื่อว่า "IG Attribution Mask" และ "Original + IG Mask Overlay" คุณจะเห็นว่าแบบจำลองของคุณจะเน้น (เป็นสีม่วง) พิกเซลที่ประกอบไปด้วยปืนฉีดน้ำของเรือและหัวฉีดน้ำว่ามีความสำคัญมากกว่าตัวเรือ การตัดสินใจของมัน โมเดลของคุณจะอธิบายถึงเรือดับเพลิงใหม่อย่างไร แล้วเรือดับเพลิงที่ไม่มีหัวฉีดน้ำล่ะ? อ่านต่อเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับการทำงานของ IG และวิธีใช้ IG กับโมเดลของคุณเพื่อทำความเข้าใจความสัมพันธ์ระหว่างการคาดการณ์และคุณสมบัติพื้นฐาน

ภาพที่ส่งออก 1

ติดตั้ง

import matplotlib.pylab as plt
import numpy as np
import tensorflow as tf
import tensorflow_hub as hub

ดาวน์โหลดตัวจำแนกรูปภาพที่กำหนดไว้ล่วงหน้าจาก TF-Hub

IG สามารถนำไปใช้กับโมเดลที่แตกต่างกันได้ ด้วยจิตวิญญาณของกระดาษต้นฉบับคุณจะใช้ Inception V1 รุ่นที่ผ่านการฝึกอบรมล่วงหน้าซึ่งคุณจะดาวน์โหลดจาก TensorFlow Hub

model = tf.keras.Sequential([
    hub.KerasLayer(
        name='inception_v1',
        handle='https://tfhub.dev/google/imagenet/inception_v1/classification/4',
        trainable=False),
])
model.build([None, 224, 224, 3])
model.summary()
Model: "sequential"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
inception_v1 (KerasLayer)    (None, 1001)              6633209
=================================================================
Total params: 6,633,209
Trainable params: 0
Non-trainable params: 6,633,209
_________________________________________________________________

จากหน้าโมดูลคุณต้องคำนึงถึงสิ่งต่อไปนี้เกี่ยวกับ Inception V1:

อินพุต : รูปร่างอินพุตที่คาดไว้สำหรับโมเดลคือ (None, 224, 224, 3) นี่คือเทนเซอร์ 4 มิติที่หนาแน่นของ dtype float32 และรูปร่าง (batch_size, height, width, RGB channels) ซึ่งองค์ประกอบคือค่าสี RGB ของพิกเซลที่ปรับให้เป็นมาตรฐานในช่วง [0, 1] องค์ประกอบแรกคือ None เพื่อระบุว่าโมเดลสามารถใช้ขนาดแบตช์จำนวนเต็มเท่าใดก็ได้

เอาท์พุต : A tf.Tensor ของล็อกในรูปแบบของ (batch_size, 1001) แต่ละแถวแสดงคะแนนที่คาดการณ์ของโมเดลสำหรับแต่ละคลาส 1,001 จาก ImageNet สำหรับดัชนีคลาสที่คาดการณ์สูงสุดของโมเดลคุณสามารถใช้ tf.argmax(predictions, axis=-1) นอกจากนี้คุณยังสามารถแปลง logit output ของโมเดลเป็นค่าความน่าจะเป็นที่คาดการณ์ไว้ในทุกคลาสโดยใช้ tf.nn.softmax(predictions, axis=-1) เพื่อหาจำนวนความไม่แน่นอนของแบบจำลองรวมทั้งสำรวจคลาสที่คาดการณ์ที่คล้ายกันสำหรับการดีบัก

def load_imagenet_labels(file_path):
  labels_file = tf.keras.utils.get_file('ImageNetLabels.txt', file_path)
  with open(labels_file) as reader:
    f = reader.read()
    labels = f.splitlines()
  return np.array(labels)
imagenet_labels = load_imagenet_labels('https://storage.googleapis.com/download.tensorflow.org/data/ImageNetLabels.txt')

โหลดและประมวลผลภาพล่วงหน้าด้วย tf.image

คุณจะแสดงภาพ IG โดยใช้ภาพสองภาพจาก Wikimedia Commons ได้แก่ Fireboat และ Giant Panda

def read_image(file_name):
  image = tf.io.read_file(file_name)
  image = tf.image.decode_jpeg(image, channels=3)
  image = tf.image.convert_image_dtype(image, tf.float32)
  image = tf.image.resize_with_pad(image, target_height=224, target_width=224)
  return image
img_url = {
    'Fireboat': 'http://storage.googleapis.com/download.tensorflow.org/example_images/San_Francisco_fireboat_showing_off.jpg',
    'Giant Panda': 'http://storage.googleapis.com/download.tensorflow.org/example_images/Giant_Panda_2.jpeg',
}

img_paths = {name: tf.keras.utils.get_file(name, url) for (name, url) in img_url.items()}
img_name_tensors = {name: read_image(img_path) for (name, img_path) in img_paths.items()}
Downloading data from http://storage.googleapis.com/download.tensorflow.org/example_images/San_Francisco_fireboat_showing_off.jpg
3956736/3954129 [==============================] - 0s 0us/step
Downloading data from http://storage.googleapis.com/download.tensorflow.org/example_images/Giant_Panda_2.jpeg
811008/802859 [==============================] - 0s 0us/step

plt.figure(figsize=(8, 8))
for n, (name, img_tensors) in enumerate(img_name_tensors.items()):
  ax = plt.subplot(1, 2, n+1)
  ax.imshow(img_tensors)
  ax.set_title(name)
  ax.axis('off')
plt.tight_layout()

png

จำแนกภาพ

เริ่มต้นด้วยการจำแนกรูปภาพเหล่านี้และแสดงการคาดการณ์ที่มั่นใจที่สุด 3 อันดับแรก ต่อไปนี้เป็นฟังก์ชั่นยูทิลิตี้เพื่อดึงป้ายกำกับและความน่าจะเป็นที่คาดคะเน k อันดับต้น ๆ

def top_k_predictions(img, k=3):
  image_batch = tf.expand_dims(img, 0)
  predictions = model(image_batch)
  probs = tf.nn.softmax(predictions, axis=-1)
  top_probs, top_idxs = tf.math.top_k(input=probs, k=k)
  top_labels = imagenet_labels[tuple(top_idxs)]
  return top_labels, top_probs[0]
for (name, img_tensor) in img_name_tensors.items():
  plt.imshow(img_tensor)
  plt.title(name, fontweight='bold')
  plt.axis('off')
  plt.show()

  pred_label, pred_prob = top_k_predictions(img_tensor)
  for label, prob in zip(pred_label, pred_prob):
    print(f'{label}: {prob:0.1%}')

png

fireboat: 32.6%
pier: 12.7%
suspension bridge: 5.7%

png

giant panda: 89.4%
teddy: 0.3%
gibbon: 0.3%

คำนวณการไล่ระดับสีแบบรวม

แบบจำลองของคุณ Inception V1 เป็นฟังก์ชันที่เรียนรู้ซึ่งอธิบายการแมประหว่างพื้นที่คุณลักษณะอินพุตของคุณค่าพิกเซลภาพและพื้นที่เอาต์พุตที่กำหนดโดยค่าความน่าจะเป็นของคลาส ImageNet ระหว่าง 0 ถึง 1 วิธีการตีความในช่วงต้นสำหรับเครือข่ายประสาทที่กำหนดคะแนนความสำคัญของคุณลักษณะโดยใช้ การไล่ระดับสีซึ่งจะบอกให้คุณทราบว่าพิกเซลใดมีความชันมากที่สุดเมื่อเทียบกับการคาดคะเนของโมเดลของคุณ ณ จุดที่กำหนดตามฟังก์ชันการคาดคะเนของโมเดลของคุณ อย่างไรก็ตามการไล่ระดับสีเพียงอธิบายการเปลี่ยนแปลงในท้องถิ่นในฟังก์ชั่นการทำนายรูปแบบของคุณด้วยความเคารพต่อค่าพิกเซลและไม่เต็มที่อธิบายฟังก์ชันการทำนายรูปแบบทั้งหมดของคุณ ในขณะที่โมเดลของคุณ "เรียนรู้" ความสัมพันธ์ระหว่างช่วงของแต่ละพิกเซลกับคลาส ImageNet ที่ถูกต้องอย่างสมบูรณ์การไล่ระดับสีของพิกเซลนี้จะ อิ่มตัว ซึ่งหมายถึงมีขนาดเล็กมากขึ้นเรื่อย ๆ และถึงศูนย์ พิจารณาฟังก์ชันโมเดลอย่างง่ายด้านล่าง:

def f(x):
  """A simplified model function."""
  return tf.where(x < 0.8, x, 0.8)

def interpolated_path(x):
  """A straight line path."""
  return tf.zeros_like(x)

x = tf.linspace(start=0.0, stop=1.0, num=6)
y = f(x)
fig = plt.figure(figsize=(12, 5))
ax0 = fig.add_subplot(121)
ax0.plot(x, f(x), marker='o')
ax0.set_title('Gradients saturate over F(x)', fontweight='bold')
ax0.text(0.2, 0.5, 'Gradients > 0 = \n x is important')
ax0.text(0.7, 0.85, 'Gradients = 0 \n x not important')
ax0.set_yticks(tf.range(0, 1.5, 0.5))
ax0.set_xticks(tf.range(0, 1.5, 0.5))
ax0.set_ylabel('F(x) - model true class predicted probability')
ax0.set_xlabel('x - (pixel value)')

ax1 = fig.add_subplot(122)
ax1.plot(x, f(x), marker='o')
ax1.plot(x, interpolated_path(x), marker='>')
ax1.set_title('IG intuition', fontweight='bold')
ax1.text(0.25, 0.1, 'Accumulate gradients along path')
ax1.set_ylabel('F(x) - model true class predicted probability')
ax1.set_xlabel('x - (pixel value)')
ax1.set_yticks(tf.range(0, 1.5, 0.5))
ax1.set_xticks(tf.range(0, 1.5, 0.5))
ax1.annotate('Baseline', xy=(0.0, 0.0), xytext=(0.0, 0.2),
             arrowprops=dict(facecolor='black', shrink=0.1))
ax1.annotate('Input', xy=(1.0, 0.0), xytext=(0.95, 0.2),
             arrowprops=dict(facecolor='black', shrink=0.1))
plt.show();

png

  • ซ้าย : การไล่ระดับสีของโมเดลสำหรับพิกเซล x เป็นค่าบวกระหว่าง 0.0 ถึง 0.8 แต่ไปที่ 0.0 ระหว่าง 0.8 ถึง 1.0 Pixel x มีผลอย่างชัดเจนในการผลักดันโมเดลของคุณไปสู่ความน่าจะเป็นที่คาดการณ์ไว้ 80% ในคลาสจริง มันสมเหตุสมผลไหมที่ความสำคัญของพิกเซล x เล็กหรือไม่ต่อเนื่อง?

  • ถูกต้อง : สัญชาตญาณเบื้องหลัง IG คือการสะสมการไล่ระดับสีในพื้นที่ของพิกเซล x และระบุความสำคัญของมันเป็นคะแนนสำหรับจำนวนที่เพิ่มหรือลบให้กับความน่าจะเป็นของคลาสเอาต์พุตโดยรวมของโมเดลของคุณ คุณสามารถแยกย่อยและคำนวณ IG ได้ 3 ส่วน:

    1. สอดแทรกขั้นตอนเล็ก ๆ ตามเส้นตรงในช่องว่างระหว่าง 0 (เส้นฐานหรือจุดเริ่มต้น) และ 1 (ค่าพิกเซลอินพุต)
    2. คำนวณการไล่ระดับสีในแต่ละขั้นตอนระหว่างการคาดคะเนของแบบจำลองของคุณตามแต่ละขั้นตอน
    3. ประมาณค่าอินทิกรัลระหว่างพื้นฐานและอินพุตของคุณโดยการสะสม (ค่าเฉลี่ยสะสม) การไล่ระดับในท้องถิ่นเหล่านี้

เพื่อเสริมสร้างสัญชาตญาณนี้คุณจะได้เรียนรู้ทั้ง 3 ส่วนนี้โดยใช้ IG กับตัวอย่างภาพ "เรือไฟ" ด้านล่าง

สร้างพื้นฐาน

พื้นฐานคือภาพอินพุตที่ใช้เป็นจุดเริ่มต้นในการคำนวณความสำคัญของคุณลักษณะ โดยสังหรณ์ใจคุณสามารถนึกถึงบทบาทในการอธิบายพื้นฐานในการแสดงผลกระทบของการไม่มีพิกเซลแต่ละพิกเซลในการทำนาย "เรือดับเพลิง" เพื่อเปรียบเทียบกับผลกระทบของแต่ละพิกเซลที่มีต่อการคาดคะเน "เรือดับเพลิง" เมื่ออยู่ในภาพอินพุต ด้วยเหตุนี้การเลือกเส้นฐานจึงมีบทบาทสำคัญในการตีความและการแสดงภาพการนำเข้าคุณลักษณะพิกเซล สำหรับการอภิปรายเพิ่มเติมเกี่ยวกับการเลือกพื้นฐานโปรดดูแหล่งข้อมูลในส่วน "ขั้นตอนถัดไป" ที่ด้านล่างของบทช่วยสอนนี้ ที่นี่คุณจะใช้ภาพสีดำที่มีค่าพิกเซลเป็นศูนย์ทั้งหมด

ตัวเลือกอื่น ๆ ที่คุณสามารถทดลอง ได้แก่ ภาพสีขาวทั้งหมดหรือภาพสุ่มซึ่งคุณสามารถสร้างด้วย tf.random.uniform(shape=(224,224,3), minval=0.0, maxval=1.0)

baseline = tf.zeros(shape=(224,224,3))
plt.imshow(baseline)
plt.title("Baseline")
plt.axis('off')
plt.show()

png

แกะสูตรเป็นรหัส

สูตรสำหรับการไล่ระดับสีแบบรวมมีดังนี้:

$ IntegratedGradients_ {i} (x) :: = (x_ {i} - x '_ {i}) \ times \ int _ {\ alpha = 0} ^ 1 \ frac {\ partial F (x' + \ alpha \ times (x - x '))} {\ partial x_i} {d \ alpha} $

ที่ไหน:

คุณลักษณะ $ _ {i} $ =
$ x $ = อินพุต
$ x '$ = พื้นฐาน
$ \ alpha $ = ค่าคงที่การแก้ไขต่อคุณลักษณะที่เกี่ยวข้องโดย

ในทางปฏิบัติการคำนวณอินทิกรัลที่แน่นอนไม่สามารถเป็นตัวเลขได้เสมอไปและอาจมีค่าใช้จ่ายในการคำนวณดังนั้นคุณจะคำนวณการประมาณเชิงตัวเลขต่อไปนี้:

$ IntegratedGrads ^ {ประมาณ} _ {i} (x) :: = (x_ {i} -x '_ {i}) \ times \ sum_ {k = 1} ^ {m} \ frac {\ partial F (x '+ \ frac {k} {m} \ times (x - x'))} {\ partial x_ {i}} \ times \ frac {1} {m} $

ที่ไหน:

$ _ {i} $ = คุณลักษณะ (แต่ละพิกเซล)
$ x $ = อินพุต (เทนเซอร์ภาพ)
$ x '$ = พื้นฐาน (เทนเซอร์ภาพ)
$ k $ = ค่าคงที่อัตราการรบกวนของคุณลักษณะที่ปรับขนาด
$ m $ = จำนวนขั้นตอนในการประมาณผลรวมของ Riemann ของอินทิกรัล
$ (x_ {i} -x '_ {i}) $ = คำศัพท์สำหรับความแตกต่างจากค่าพื้นฐาน สิ่งนี้จำเป็นในการปรับขนาดการไล่ระดับสีแบบรวมและคงไว้ในรูปแบบของภาพต้นฉบับ เส้นทางจากภาพพื้นฐานไปยังอินพุตอยู่ในพื้นที่พิกเซล เนื่องจาก IG คุณกำลังรวมเป็นเส้นตรง (การแปลงเชิงเส้น) สิ่งนี้จึงเทียบเท่ากับระยะอินทิกรัลของอนุพันธ์ของฟังก์ชันภาพที่ถูกสอดแทรกโดยเทียบกับ $ \ alpha $ โดยมีขั้นตอนเพียงพอ อินทิกรัลจะรวมการไล่ระดับสีของแต่ละพิกเซลคูณกับการเปลี่ยนแปลงของพิกเซลตามเส้นทาง ง่ายกว่าในการใช้การรวมนี้เป็นขั้นตอนเดียวกันจากภาพหนึ่งไปยังอีกภาพหนึ่งโดยแทนที่ $ x: = (x '+ \ alpha (xx')) $ ดังนั้นการเปลี่ยนแปลงของตัวแปรจะทำให้ $ dx = (xx ') d \ alpha $ เงื่อนไข $ (xx ') $ เป็นค่าคงที่และแยกตัวประกอบออกจากอินทิกรัล

สลับภาพ

$ IntegratedGrads ^ {ประมาณ} _ {i} (x) :: = (x_ {i} -x '_ {i}) \ times \ sum_ {k = 1} ^ {m} \ frac {\ partial F (\ overbrace {x '+ \ frac {k} {m} \ times (x - x')} ^ \ text {สอดแทรกรูปภาพ m ที่ช่วงเวลา k})} {\ partial x_ {i}} \ times \ frac {1} {m} $

ขั้นแรกคุณจะสร้างการ แก้ไขเชิงเส้น ระหว่างเส้นฐานและภาพต้นฉบับ คุณสามารถคิดว่าภาพที่ถูกแก้ไขเป็นขั้นตอนเล็ก ๆ ในช่องว่างระหว่างข้อมูลพื้นฐานและอินพุตของคุณซึ่งแสดงด้วย $ \ alpha $ ในสมการดั้งเดิม

m_steps=50
alphas = tf.linspace(start=0.0, stop=1.0, num=m_steps+1) # Generate m_steps intervals for integral_approximation() below.
def interpolate_images(baseline,
                       image,
                       alphas):
  alphas_x = alphas[:, tf.newaxis, tf.newaxis, tf.newaxis]
  baseline_x = tf.expand_dims(baseline, axis=0)
  input_x = tf.expand_dims(image, axis=0)
  delta = input_x - baseline_x
  images = baseline_x +  alphas_x * delta
  return images

ลองใช้ฟังก์ชันด้านบนเพื่อสร้างภาพที่ถูกสอดแทรกตามเส้นทางเชิงเส้นในช่วงเวลาอัลฟาระหว่างภาพพื้นฐานสีดำและภาพตัวอย่าง "Fireboat"

interpolated_images = interpolate_images(
    baseline=baseline,
    image=img_name_tensors['Fireboat'],
    alphas=alphas)

ลองนึกภาพภาพที่ถูกสอดแทรก หมายเหตุ: อีกวิธีหนึ่งในการคิดเกี่ยวกับค่าคงที่ $ \ alpha $ ก็คือการเพิ่มความเข้มของภาพที่ถูกแก้ไขแต่ละภาพ

fig = plt.figure(figsize=(20, 20))

i = 0
for alpha, image in zip(alphas[0::10], interpolated_images[0::10]):
  i += 1
  plt.subplot(1, len(alphas[0::10]), i)
  plt.title(f'alpha: {alpha:.1f}')
  plt.imshow(image)
  plt.axis('off')

plt.tight_layout();

png

คำนวณการไล่ระดับสี

ตอนนี้เรามาดูวิธีการคำนวณการไล่ระดับสีเพื่อวัดความสัมพันธ์ระหว่างการเปลี่ยนแปลงคุณลักษณะและการเปลี่ยนแปลงในการคาดคะเนของแบบจำลอง ในกรณีของรูปภาพการไล่ระดับสีจะบอกให้เราทราบว่าพิกเซลใดมีผลมากที่สุดต่อโมเดลที่คาดการณ์ความน่าจะเป็นของคลาส

$ IntegratedGrads ^ {ประมาณ} _ {i} (x) :: = (x_ {i} -x '_ {i}) \ times \ sum_ {k = 1} ^ {m} \ frac {\ overbrace {\ partial F (\ text {interpolated images})} ^ \ text {compute gradients}} {\ partial x_ {i}} \ times \ frac {1} {m} $

ที่ไหน:
$ F () $ = ฟังก์ชันการคาดคะเนของโมเดลของคุณ
$ \ frac {\ partial {F}} {\ partial {x_i}} $ = gradient (เวกเตอร์ของอนุพันธ์บางส่วน $ \ partial $) ของฟังก์ชันการคาดคะเนของโมเดล F เทียบกับคุณลักษณะแต่ละอย่าง $ x_i $

TensorFlow ทำให้การไล่ระดับสีของคอมพิวเตอร์เป็นเรื่องง่ายสำหรับคุณด้วย tf.GradientTape

def compute_gradients(images, target_class_idx):
  with tf.GradientTape() as tape:
    tape.watch(images)
    logits = model(images)
    probs = tf.nn.softmax(logits, axis=-1)[:, target_class_idx]
  return tape.gradient(probs, images)

ลองคำนวณการไล่ระดับสีสำหรับแต่ละภาพตามเส้นทางการแก้ไขตามผลลัพธ์ที่ถูกต้อง จำได้ว่าแบบจำลองของคุณส่งคืน Tensor มีรูปร่าง (1, 1001) พร้อมกับบันทึกที่คุณแปลงเป็นความน่าจะเป็นที่คาดการณ์ไว้สำหรับแต่ละคลาส คุณต้องส่งดัชนีคลาสเป้าหมาย ImageNet ที่ถูกต้องไปยังฟังก์ชัน compute_gradients สำหรับรูปภาพของคุณ

path_gradients = compute_gradients(
    images=interpolated_images,
    target_class_idx=555)

สังเกตรูปร่างผลลัพธ์ของ (n_interpolated_images, img_height, img_width, RGB) ซึ่งทำให้เรามีการไล่ระดับสีสำหรับทุกพิกเซลของทุกภาพตามเส้นทางการแก้ไข คุณสามารถคิดว่าการไล่ระดับสีเหล่านี้เป็นการวัดการเปลี่ยนแปลงในการคาดการณ์ของแบบจำลองของคุณสำหรับแต่ละขั้นตอนเล็ก ๆ ในพื้นที่คุณลักษณะ

print(path_gradients.shape)
(51, 224, 224, 3)

แสดงภาพความอิ่มตัวของการไล่ระดับสี

โปรดจำไว้ว่าการไล่ระดับสีที่คุณเพิ่งคำนวณข้างต้นอธิบายการเปลี่ยนแปลง ในท้องถิ่น ของความน่าจะเป็น "เรือดับเพลิง" ที่คาดการณ์ไว้ของโมเดลของคุณและอาจทำให้ อิ่มตัว ได้

แนวคิดเหล่านี้แสดงให้เห็นโดยใช้การไล่ระดับสีที่คุณคำนวณไว้ข้างต้นใน 2 พล็อตด้านล่าง

pred = model(interpolated_images)
pred_proba = tf.nn.softmax(pred, axis=-1)[:, 555]

plt.figure(figsize=(10, 4))
ax1 = plt.subplot(1, 2, 1)
ax1.plot(alphas, pred_proba)
ax1.set_title('Target class predicted probability over alpha')
ax1.set_ylabel('model p(target class)')
ax1.set_xlabel('alpha')
ax1.set_ylim([0, 1])

ax2 = plt.subplot(1, 2, 2)
# Average across interpolation steps
average_grads = tf.reduce_mean(path_gradients, axis=[1, 2, 3])
# Normalize gradients to 0 to 1 scale. E.g. (x - min(x))/(max(x)-min(x))
average_grads_norm = (average_grads-tf.math.reduce_min(average_grads))/(tf.math.reduce_max(average_grads)-tf.reduce_min(average_grads))
ax2.plot(alphas, average_grads_norm)
ax2.set_title('Average pixel gradients (normalized) over alpha')
ax2.set_ylabel('Average pixel gradients')
ax2.set_xlabel('alpha')
ax2.set_ylim([0, 1]);
(0.0, 1.0)

png

  • ซ้าย : พล็อตนี้แสดงให้เห็นว่าความเชื่อมั่นของโมเดลของคุณในคลาส "Fireboat" นั้นแตกต่างกันไปอย่างไร สังเกตว่าการไล่ระดับสีหรือความลาดชันของเส้นส่วนใหญ่แบนหรืออิ่มตัวระหว่าง 0.6 ถึง 1.0 ก่อนที่จะตกลงที่ "Fireboat" สุดท้ายที่คาดการณ์ความน่าจะเป็นประมาณ 40%

  • ขวา : พล็อตด้านขวาจะแสดงขนาดของการไล่ระดับสีเฉลี่ยเหนืออัลฟาโดยตรงมากขึ้น สังเกตว่าค่าเข้าใกล้อย่างรวดเร็วและลดลงต่ำกว่าศูนย์ได้อย่างไร ในความเป็นจริงโมเดลของคุณ "เรียนรู้" มากที่สุดจากการไล่ระดับสีที่ค่าอัลฟาต่ำกว่าก่อนที่จะอิ่มตัว โดยสังหรณ์ใจคุณสามารถคิดได้ว่าสิ่งนี้เนื่องจากแบบจำลองของคุณได้เรียนรู้พิกเซลเช่นปืนฉีดน้ำเพื่อทำการทำนายที่ถูกต้องโดยส่งการไล่ระดับพิกเซลเหล่านี้ไปที่ศูนย์ แต่ก็ยังค่อนข้างไม่แน่นอนและมุ่งเน้นไปที่พิกเซลสะพานปลอมหรือจุดดำน้ำเนื่องจากค่าอัลฟาเข้าใกล้ ภาพอินพุตต้นฉบับ

เพื่อให้แน่ใจว่าพิกเซลปืนใหญ่น้ำที่สำคัญเหล่านี้สะท้อนให้เห็นว่ามีความสำคัญต่อการทำนาย "เรือดับเพลิง" คุณจะดำเนินการต่อด้านล่างเพื่อเรียนรู้วิธีสะสมการไล่ระดับสีเหล่านี้เพื่อประมาณว่าแต่ละพิกเซลส่งผลต่อความน่าจะเป็นที่คาดการณ์ไว้ใน "เรือดับเพลิง" อย่างถูกต้อง

สะสมการไล่ระดับสี (การประมาณเชิงปริพันธ์)

มีหลายวิธีที่คุณสามารถใช้เกี่ยวกับการคำนวณค่าประมาณเชิงตัวเลขของอินทิกรัลสำหรับ IG ที่มีการแลกเปลี่ยนความแม่นยำและการบรรจบกันในฟังก์ชันต่างๆ วิธีการที่เป็นที่นิยมเรียกว่า ผลรวมของ Riemann ที่นี่คุณจะใช้กฎรูปสี่เหลี่ยมคางหมู (คุณสามารถค้นหาโค้ดเพิ่มเติมเพื่อสำรวจวิธีการประมาณค่าต่างๆได้ในตอนท้ายของบทช่วยสอนนี้)

$ IntegratedGrads ^ {ประมาณ} _ {i} (x) :: = (x_ {i} -x '_ {i}) \ times \ overbrace {\ sum_ {k = 1} ^ {m}} ^ \ text { Sum m local gradients} \ text {gradients (interpolated images)} \ times \ overbrace {\ frac {1} {m}} ^ \ text {Divide by m steps} $

จากสมการคุณจะเห็นว่าคุณกำลังรวมกับการไล่ระดับสี m และหารด้วยขั้นตอน m คุณสามารถใช้การดำเนินการสองอย่างร่วมกันสำหรับส่วนที่ 3 โดยเป็น ค่าเฉลี่ยของการไล่ระดับสีในพื้นที่ของการคาดคะเนที่สอดแทรก m และภาพอินพุต

def integral_approximation(gradients):
  # riemann_trapezoidal
  grads = (gradients[:-1] + gradients[1:]) / tf.constant(2.0)
  integrated_gradients = tf.math.reduce_mean(grads, axis=0)
  return integrated_gradients

ฟังก์ชัน integral_approximation ใช้การไล่ระดับสีของความน่าจะเป็นที่คาดการณ์ไว้ของคลาสเป้าหมายที่เกี่ยวข้องกับภาพที่ถูกแทรกระหว่างเส้นฐานและภาพต้นฉบับ

ig = integral_approximation(
    gradients=path_gradients)

คุณสามารถยืนยันได้ว่าค่าเฉลี่ยของการไล่ระดับสีของภาพที่มีการแทรกสอด m จะส่งกลับค่าเทนเซอร์ไล่ระดับสีในตัวที่มีรูปร่างเหมือนกับภาพ "แพนด้ายักษ์" ดั้งเดิม

print(ig.shape)
(224, 224, 3)

วางมันทั้งหมดเข้าด้วยกัน

ตอนนี้คุณจะรวม 3 ส่วนทั่วไปก่อนหน้านี้เข้าด้วยกันเป็นฟังก์ชัน IntegratedGradients และใช้มัณฑนากร @ tf.function เพื่อรวบรวมเป็นกราฟ TensorFlow ที่เรียกได้ประสิทธิภาพสูง สิ่งนี้ดำเนินการเป็น 5 ขั้นตอนเล็ก ๆ ด้านล่าง:

$ IntegratedGrads ^ {ประมาณ} _ {i} (x) :: = \ overbrace {(x_ {i} -x '_ {i})} ^ \ text {5.} \ times \ overbrace {\ sum_ {k = 1} ^ {m}} ^ \ text {4.} \ frac {\ partial \ overbrace {F (\ overbrace {x '+ \ overbrace {\ frac {k} {m}} ^ \ text {1.} \ ครั้ง (x - x '))} ^ \ text {2.}} ^ \ text {3.}} {\ partial x_ {i}} \ times \ overbrace {\ frac {1} {m}} ^ \ text {4.} $

  1. สร้างอัลฟา $ \ alpha $

  2. สร้างภาพที่ถูกแก้ไข = $ (x '+ \ frac {k} {m} \ times (x - x')) $

  3. คำนวณการไล่ระดับสีระหว่างโมเดล $ F $ การคาดคะเนเอาต์พุตที่เกี่ยวกับคุณสมบัติอินพุต = $ \ frac {\ partial F (\ text {interpolated path inputs})} {\ partial x_ {i}} $

  4. การประมาณเชิงปริพันธ์ผ่านการไล่ระดับสีเฉลี่ย = $ \ sum_ {k = 1} ^ m \ text {gradients} \ times \ frac {1} {m} $

  5. ปรับขนาดการไล่ระดับสีแบบรวมตามภาพต้นฉบับ = $ (x_ {i} -x '_ {i}) \ times \ text {integrated gradients} $ เหตุผลที่จำเป็นต้องทำขั้นตอนนี้คือการตรวจสอบให้แน่ใจว่าค่าการระบุแหล่งที่มาที่สะสมในรูปภาพที่มีการแก้ไขหลายภาพอยู่ในหน่วยเดียวกันและแสดงถึงการนำเข้าพิกเซลบนรูปภาพต้นฉบับอย่างแท้จริง

@tf.function
def integrated_gradients(baseline,
                         image,
                         target_class_idx,
                         m_steps=50,
                         batch_size=32):
  # 1. Generate alphas.
  alphas = tf.linspace(start=0.0, stop=1.0, num=m_steps+1)

  # Initialize TensorArray outside loop to collect gradients.
  gradient_batches = tf.TensorArray(tf.float32, size=m_steps+1)

  # Iterate alphas range and batch computation for speed, memory efficiency, and scaling to larger m_steps.
  for alpha in tf.range(0, len(alphas), batch_size):
    from_ = alpha
    to = tf.minimum(from_ + batch_size, len(alphas))
    alpha_batch = alphas[from_:to]

    # 2. Generate interpolated inputs between baseline and input.
    interpolated_path_input_batch = interpolate_images(baseline=baseline,
                                                       image=image,
                                                       alphas=alpha_batch)

    # 3. Compute gradients between model outputs and interpolated inputs.
    gradient_batch = compute_gradients(images=interpolated_path_input_batch,
                                       target_class_idx=target_class_idx)

    # Write batch indices and gradients to extend TensorArray.
    gradient_batches = gradient_batches.scatter(tf.range(from_, to), gradient_batch)

  # Stack path gradients together row-wise into single tensor.
  total_gradients = gradient_batches.stack()

  # 4. Integral approximation through averaging gradients.
  avg_gradients = integral_approximation(gradients=total_gradients)

  # 5. Scale integrated gradients with respect to input.
  integrated_gradients = (image - baseline) * avg_gradients

  return integrated_gradients
ig_attributions = integrated_gradients(baseline=baseline,
                                       image=img_name_tensors['Fireboat'],
                                       target_class_idx=555,
                                       m_steps=240)

ตรวจสอบอีกครั้งว่าคุณลักษณะของ IG มีรูปร่างเหมือนกับภาพ "Fireboat" ที่ป้อน

print(ig_attributions.shape)
(224, 224, 3)

กระดาษแสดงจำนวนขั้นตอนในช่วงระหว่าง 20 ถึง 300 ขึ้นอยู่กับตัวอย่าง (แม้ว่าในทางปฏิบัติอาจสูงกว่าใน 1,000 วินาทีเพื่อประมาณอินทิกรัลได้อย่างแม่นยำ) คุณสามารถค้นหาโค้ดเพิ่มเติมเพื่อตรวจสอบจำนวนขั้นตอนที่เหมาะสมได้ในแหล่งข้อมูล "ขั้นตอนถัดไป" ที่ท้ายบทแนะนำนี้

เห็นภาพการระบุแหล่งที่มา

คุณพร้อมที่จะเห็นภาพการระบุแหล่งที่มาและวางซ้อนบนภาพต้นฉบับ โค้ดด้านล่างจะรวมค่าสัมบูรณ์ของการไล่ระดับสีในช่องสีเพื่อสร้างรูปแบบการระบุแหล่งที่มา วิธีการลงจุดนี้รวบรวมผลกระทบสัมพัทธ์ของพิกเซลต่อการคาดคะเนของโมเดล

def plot_img_attributions(baseline,
                          image,
                          target_class_idx,
                          m_steps=50,
                          cmap=None,
                          overlay_alpha=0.4):

  attributions = integrated_gradients(baseline=baseline,
                                      image=image,
                                      target_class_idx=target_class_idx,
                                      m_steps=m_steps)

  # Sum of the attributions across color channels for visualization.
  # The attribution mask shape is a grayscale image with height and width
  # equal to the original image.
  attribution_mask = tf.reduce_sum(tf.math.abs(attributions), axis=-1)

  fig, axs = plt.subplots(nrows=2, ncols=2, squeeze=False, figsize=(8, 8))

  axs[0, 0].set_title('Baseline image')
  axs[0, 0].imshow(baseline)
  axs[0, 0].axis('off')

  axs[0, 1].set_title('Original image')
  axs[0, 1].imshow(image)
  axs[0, 1].axis('off')

  axs[1, 0].set_title('Attribution mask')
  axs[1, 0].imshow(attribution_mask, cmap=cmap)
  axs[1, 0].axis('off')

  axs[1, 1].set_title('Overlay')
  axs[1, 1].imshow(attribution_mask, cmap=cmap)
  axs[1, 1].imshow(image, alpha=overlay_alpha)
  axs[1, 1].axis('off')

  plt.tight_layout()
  return fig

เมื่อดูการระบุแหล่งที่มาในภาพ "เรือดับเพลิง" คุณจะเห็นแบบจำลองที่ระบุว่าปืนใหญ่น้ำและพวยกามีส่วนช่วยในการทำนายที่ถูกต้อง

_ = plot_img_attributions(image=img_name_tensors['Fireboat'],
                          baseline=baseline,
                          target_class_idx=555,
                          m_steps=240,
                          cmap=plt.cm.inferno,
                          overlay_alpha=0.4)

png

ในภาพ "แพนด้ายักษ์" การระบุแหล่งที่มาจะเน้นที่พื้นผิวจมูกและขนของใบหน้าของแพนด้า

_ = plot_img_attributions(image=img_name_tensors['Giant Panda'],
                          baseline=baseline,
                          target_class_idx=389,
                          m_steps=55,
                          cmap=plt.cm.viridis,
                          overlay_alpha=0.5)

png

การใช้งานและข้อ จำกัด

ใช้กรณี

  • การใช้เทคนิคเช่นการไล่ระดับสีแบบรวมก่อนที่จะทำให้โมเดลของคุณใช้งานได้จะช่วยให้คุณพัฒนาสัญชาตญาณว่ามันทำงานอย่างไรและทำไม คุณสมบัติที่เน้นโดยเทคนิคนี้ตรงกับสัญชาตญาณของคุณหรือไม่? หากไม่เป็นเช่นนั้นอาจบ่งบอกถึงข้อบกพร่องในโมเดลหรือชุดข้อมูลของคุณหรือใส่อุปกรณ์มากเกินไป

ข้อ จำกัด

  • การไล่ระดับสีแบบรวมให้การนำเข้าคุณลักษณะในแต่ละตัวอย่างอย่างไรก็ตามไม่ได้ให้การนำเข้าคุณลักษณะทั่วโลกในชุดข้อมูลทั้งหมด

  • การไล่ระดับสีแบบรวมให้การนำเข้าคุณลักษณะแต่ละรายการ แต่ไม่ได้อธิบายการโต้ตอบและชุดค่าผสมของคุณลักษณะ

ขั้นตอนถัดไป

บทช่วยสอนนี้นำเสนอการใช้งานพื้นฐานของการไล่ระดับสีแบบรวม ในขั้นตอนต่อไปคุณสามารถใช้สมุดบันทึกนี้เพื่อลองใช้เทคนิคนี้กับโมเดลและรูปภาพต่างๆด้วยตัวคุณเอง

สำหรับผู้อ่านที่สนใจมีบทช่วยสอนนี้ในเวอร์ชันที่ยาวกว่านี้ (ซึ่งรวมถึงโค้ดสำหรับเส้นฐานต่างๆเพื่อคำนวณการประมาณค่าอินทิกรัลและกำหนดจำนวนขั้นตอนที่เพียงพอ) ซึ่งคุณสามารถดูได้ ที่นี่

หากต้องการทำความเข้าใจให้ลึกซึ้งยิ่งขึ้นโปรดดูเอกสาร Axiomatic Attribution สำหรับ Deep Networks และที่ เก็บ Github ซึ่งมีการนำไปใช้งานใน TensorFlow เวอร์ชันก่อนหน้า คุณยังสามารถสำรวจการระบุแหล่งที่มาของคุณลักษณะและผลกระทบของเส้นฐานต่างๆได้ใน distill.pub

สนใจที่จะรวม IG เข้ากับเวิร์กโฟลว์การเรียนรู้ของเครื่องการผลิตของคุณสำหรับการนำเข้าคุณลักษณะการวิเคราะห์ข้อผิดพลาดของโมเดลและการตรวจสอบข้อมูลเอียงหรือไม่? ดูผลิตภัณฑ์ AI ที่อธิบายได้ ของ Google Cloud ที่รองรับการระบุแหล่งที่มาของ IG กลุ่มวิจัย Google AI PAIR ยังเปิดแหล่งที่มาของ เครื่องมือ What-if ซึ่งสามารถใช้สำหรับการดีบักแบบจำลองรวมถึงการแสดงคุณลักษณะของคุณลักษณะ IG
